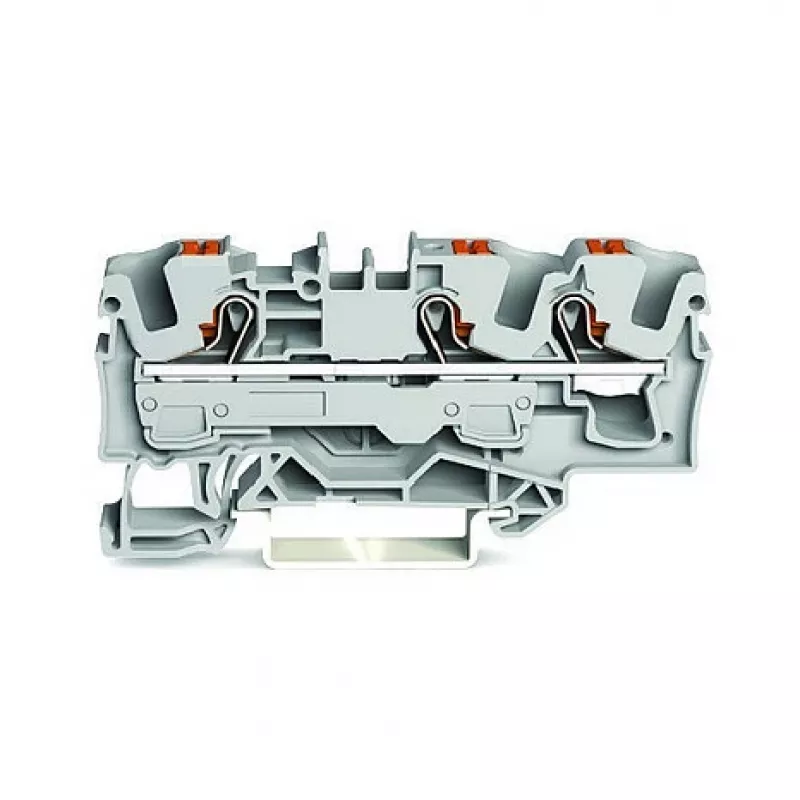

WAGO 2206-1301 3-dzīslu caurlaides spaiļu bloks ar spiedpogu, 6 mm², pelēks

Paneļu būvētāji un mašīnu OEM ražotāji paļaujas uz WAGO 2206-1301, lai ātri un bez instrumentiem veiktu vadu savienošanu vadības skapjos un sadales kārbās. Šis pelēkais 3-dzīslu caurlaides spaiļu bloks izmanto CAGE CLAMP® ar spiedpogu, lai nostiprinātu cietos, savītos un smalko dzīslu vadus no 0,5 līdz 6 mm² bez uzgaļiem. Uzstādiet to uz standarta DIN sliedes TS 35 un pievienojiet līdz sešiem vadiem vienā potenciālā — ideāli blīvām, lielas strāvas ķēdēm līdz 41 A.

Galvenās specifikācijas

• 3-dzīslu caurlaides spaiļu bloks, pelēks
• Savienojums: CAGE CLAMP® ar spiedpogu (saderīgs ar PUSH WIRE®)
• Nominālais šķērsgriezums: 0,5–10 mm² cietie/savītie, 0,5–6 mm² smalko dzīslu
• Nominālais spriegums/strāva (IEC): 800 V / 41 A
• Nominālais spriegums/strāva (UL): 600 V / 30 A
• Montāža: DIN sliede TS 35, vadu pievadīšana no sāniem
• Izolācija: poliamīds (PA 66), UL94 V-0
• Noņemšanas garums: 12–14 mm
• Apstiprinājumi: ENEC, UL, CSA, KEMA

Kāpēc izvēlēties

Spiedpogas darbība samazina iespiešanas spēku un paātrina vadu savienošanu, īpaši smalko dzīslu vadiem. Kompaktais 6 mm korpuss ietaupa vietu uz sliedes, savukārt augstais strāvas nomināls un 800 V izolācija padara to piemērotu rūpnieciskai elektroenerģijas sadalei. Pelēkā krāsa saskan ar standarta skapju komponentiem, un UL94 V-0 materiāls atbilst stingrām ugunsdrošības prasībām.

Ideāli lietošanas gadījumi

• Vadības paneļu elektroenerģijas sadale un caurlaides savienojumi
• Mašīnbūve un automatizācijas sistēmas
• Ēku instalācijas un HVAC vadības skapji
• Modernizācijas projekti, kuros nepieciešami DIN sliedes spaiļu bloki

Noderīga informācija

Spaiļu bloks atbalsta gan cietos, gan savītos vadus bez uzgaļiem, bet smalko dzīslu vadiem ieteicams izmantot uzgali, lai nodrošinātu optimālu uzticamību. Tas ir daļa no WAGO TOPJOB® S sērijas, kas pazīstama ar darbību bez instrumentiem un augstu vibrācijas izturību. Pirms uzstādīšanas vienmēr pārbaudiet vietējos elektriskos noteikumus.
