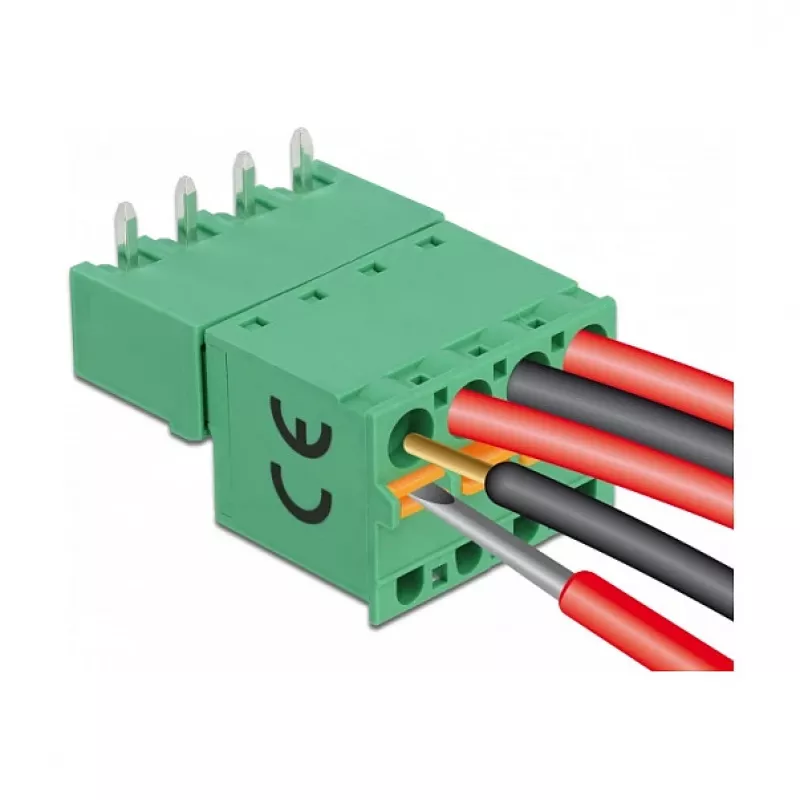

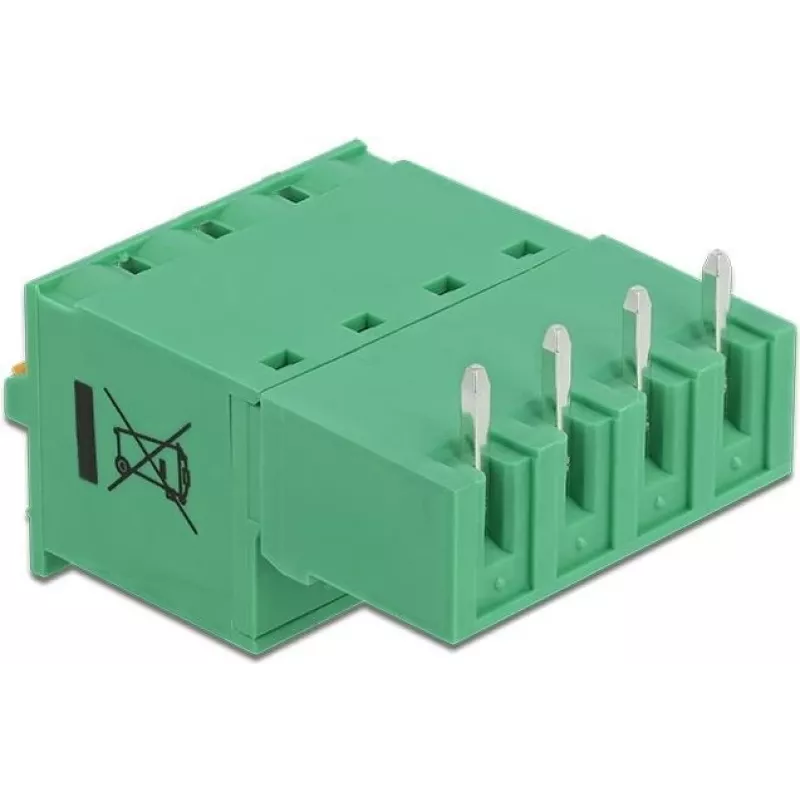

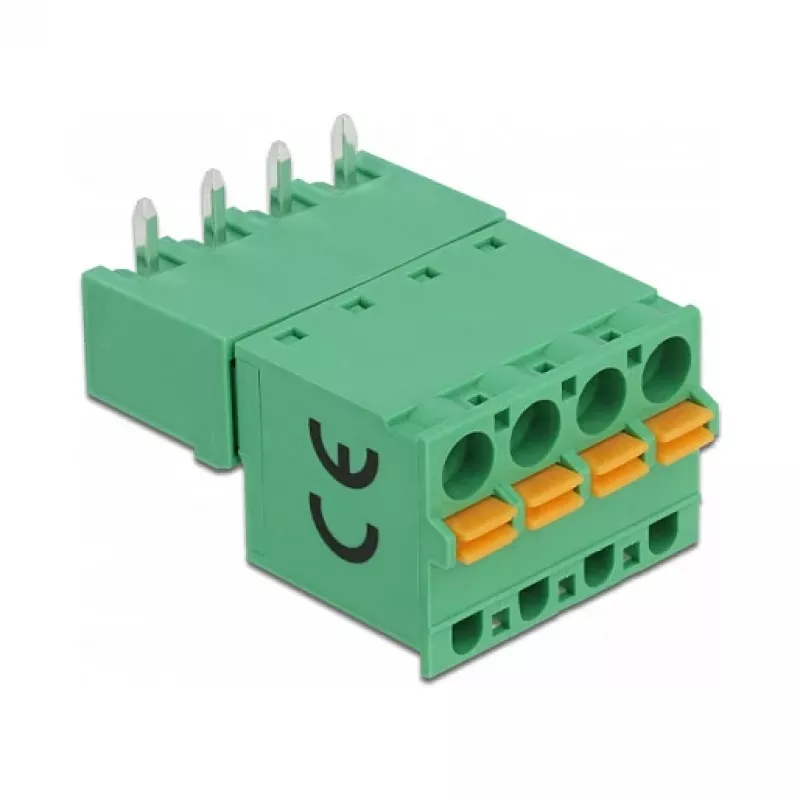

Delock spaiļu bloka komplekts PCB 4 kontaktu 5,08 mm solis horizontāls 66506

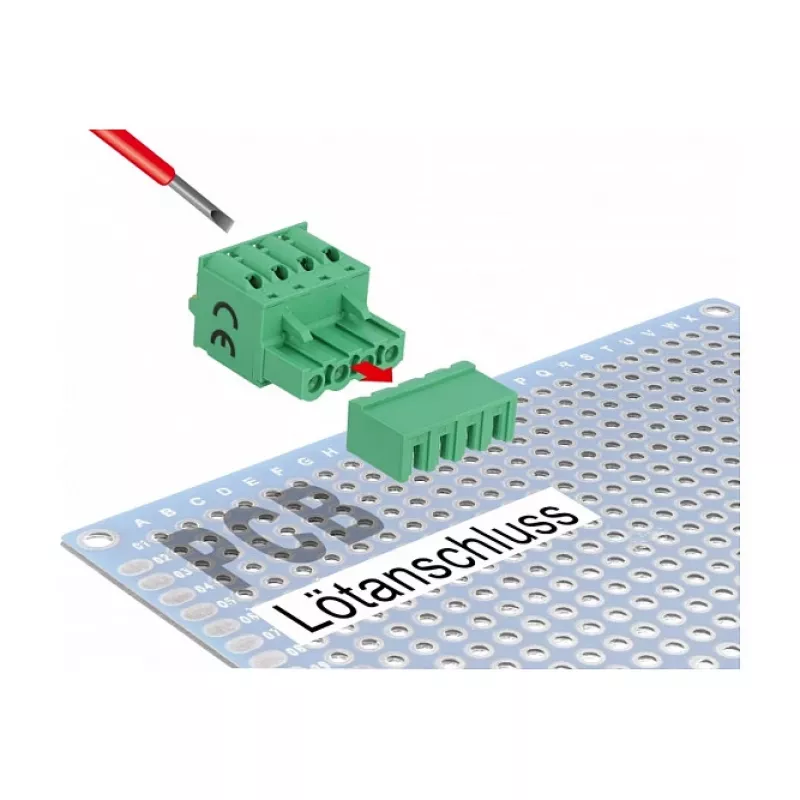

Kad nepieciešams uzticams vadu savienojums ar iespiedshēmas platē, šis Delock spaiļu bloka komplekts nodrošina vienkāršu risinājumu ar skrūvju spailēm. Tas ietver gan vīrišķo, gan sievišķo 4 kontaktu savienotāju ar 5,08 mm soli, ļaujot izveidot drošu horizontālu savienojumu bez lodēšanas.

Kam paredzēts

Šis komplekts ir paredzēts elektronikas entuziastiem, tehniķiem un inženieriem, kuriem nepieciešams savienot vadus ar PCB noņemamā veidā. Tas ir piemērots prototipēšanai, remontam vai nelieliem ražošanas apjomiem, kur nepieciešams izturīgs un atkārtoti lietojams savienojums.

Galvenās iezīmes

• 4 kontaktu spaiļu bloka komplekts ar 5,08 mm soli
• Horizontāla orientācija zemprofila PCB montāžai
• Savienojuma metode ar skrūvju spailēm – nav nepieciešama lodēšana
• Nominālā strāva 10 A un spriegums 300 V
• Pieņem viendzīslu vai daudzdzīslu vadu no 24 līdz 12 AWG
• Darba temperatūras diapazons: -40 °C līdz 105 °C
• Korpusa materiāls: PA66, uzliesmojamības klase UL94V-0
• Kontakti: misiņš, alvots; skrūves: tērauds, cinkots
• Krāsa: zaļa

Specifikācijas

• Savienotāja tips: spaiļu bloka komplekts
• Kontaktu skaits: 4
• Solis: 5,08 mm
• Orientācija: horizontāla
• Montāžas tips: PCB
• Savienojuma metode: skrūvju spaile
• Nominālā strāva: 10 A
• Nominālais spriegums: 300 V
• Vada šķērsgriezums (viendzīslu): 24 - 12 AWG
• Vada šķērsgriezums (daudzdzīslu): 24 - 12 AWG
• Izolācijas noņemšanas garums: 7 - 8 mm
• Darba temperatūra: -40 °C līdz 105 °C
• Korpusa materiāls: PA66
• Kontaktu materiāls: misiņš, alvots
• Skrūvju materiāls: tērauds, cinkots
• Krāsa: zaļa
• Uzliesmojamības klase: UL94V-0
• Komplekta saturs: 1x vīrišķais savienotājs, 1x sievišķais savienotājs

Padomi

Pirms ievietošanas pārliecinieties, ka vads ir noņemts ieteicamajā garumā 7-8 mm. Stingri pievelciet skrūves, lai nostiprinātu vadu, bet nepārspīlējiet, lai nesabojātu vadu vai spaili.
