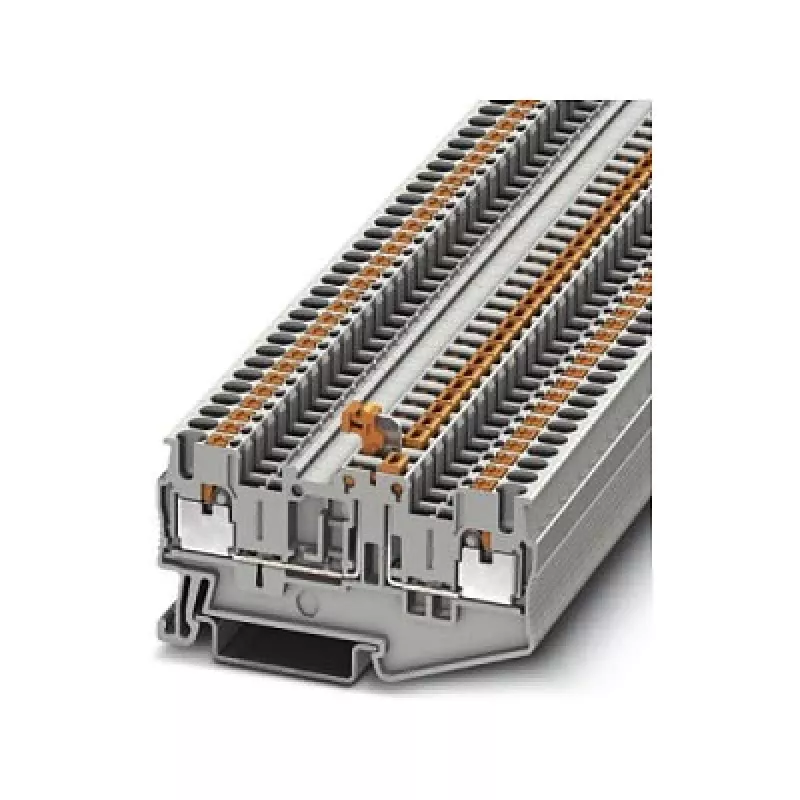

Phoenix Contact PT 2,5-MTB griezējatvienotāja spaiļu bloks

Phoenix Contact PT 2,5-MTB griezējatvienotāja spaiļu bloks nodrošina kompaktu push-in savienojuma sistēmu DIN sliedes montāžai, ļaujot veikt bezinstrumentu vadu savienošanu un uzticamu ķēdes izolāciju rūpnieciskajos vadības paneļos. Tā griezējatvienotāja mehānisms ļauj ātri un droši atvienot ķēdes testēšanai un apkopei, nenoņemot vadus.

Priekšrocības

Push-in tehnoloģija samazina vadu savienošanas laiku līdz pat 50%, salīdzinot ar skrūvju savienojumiem, pieņemot cietus un elastīgus vadus ar uzgaļiem. Griezējatvienotājs nodrošina skaidru vizuālo stāvokļa indikāciju, un to var darbināt ar standarta skrūvgriezi. Spaiļu bloks ir izgatavots no liesmu slāpējoša poliamīda (UL 94 V0) uzlabotai drošībai, un tā kompaktais 5,2 mm platums ietaupa vietu uz DIN sliedes.

Piemērots

• Rūpnieciskie vadības paneļi un sadales iekārtas
• Signālu un vadības ķēžu izolācija
• Testēšanas un mērīšanas iestatījumi, kuriem nepieciešama bieža atvienošana
• Lietojumi ar vibrāciju, kur skrūvju savienojumi var atslābt
• DIN sliedes montāžas automatizācijas un procesa vadības sistēmās

Galvenās specifikācijas

• Savienojuma tehnoloģija: Push-in
• Nominālais šķērsgriezums: 2,5 mm²
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 20 A
• Savienojumu skaits: 2
• Montāžas veids: DIN sliede NS 35/7,5 vai NS 35/15
• Atvienošanas veids: Griezējatvienotājs
• Krāsa: Pelēka
• Izolācijas materiāls: Poliamīds (PA)
• Noņemšanas garums: 10 mm
• Vada šķērsgriezums (ciets): 0,14–4 mm²
• Vada šķērsgriezums (elastīgs): 0,14–2,5 mm²
• AWG diapazons: 26–12
• Darba temperatūra: -60 °C līdz 105 °C
• Uzliesmojamības klase: UL 94 V0
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet uzgaļus elastīgiem vadiem, lai garantētu uzticamu push-in savienojumu. Pārliecinieties, ka DIN sliedes veids atbilst NS 35/7,5 vai NS 35/15. Pirms griezējatvienotāja darbināšanas vienmēr atslēdziet ķēdi no sprieguma. Savienojiet ar Phoenix Contact gala kronšteiniem un starpsienām, lai iegūtu pilnīgu instalāciju.
