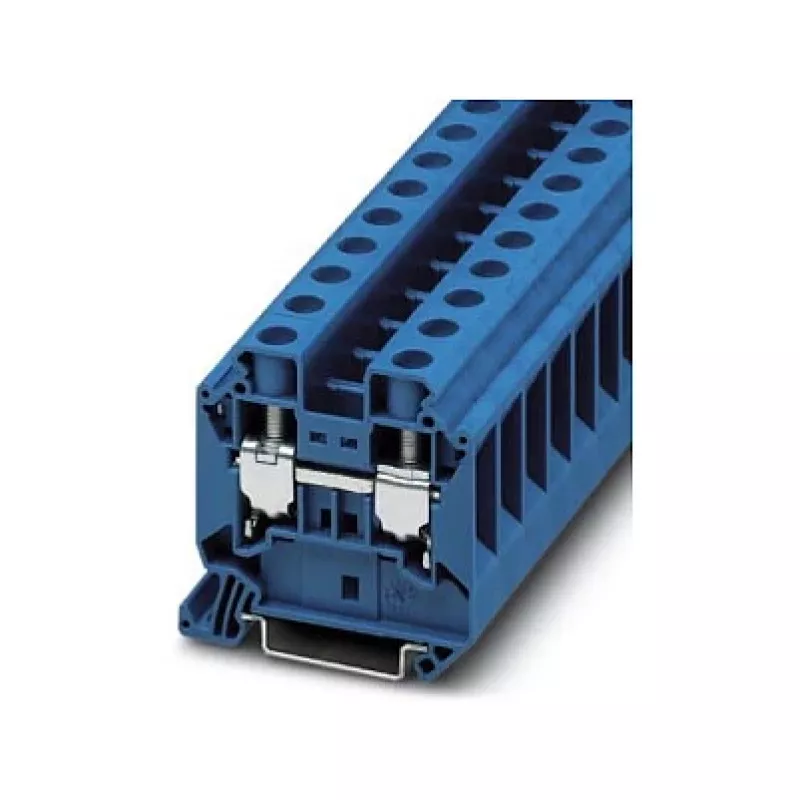

Phoenix 3044209 UT 16 BU Caurlaides spaiļu bloks, skrūvju savienojums, 16 mm², zils

Rūpnieciskajos vadības paneļos un sadales skapjos elektriķi paļaujas uz Phoenix 3044209 UT 16 BU caurlaides spaiļu bloku, lai izveidotu drošus, lielstrāvas savienojumus. Šis zilais spaiļu bloks nodrošina vadītāju līdz 16 mm² pieslēgšanu, izmantojot izturīgu skrūvju savienojumu, garantējot uzticamu elektroenerģijas sadali prasīgās vidēs.

Galvenās specifikācijas

• Nominālais šķērsgriezums: 16 mm²
• Savienojuma metode: Skrūvju savienojums
• Savienojumu skaits: 2
• Pozīciju skaits: 1
• Nominālais spriegums (IEC): 1000 V
• Nominālā strāva (IEC): 76 A
• Nominālais pārspriegums: 8 kV
• Izolācijas materiāls: Poliamīds (PA)
• Montāžas veids: DIN sliede NS 35/7,5 vai NS 35/15
• Noņemšanas garums: 18 mm
• Skrūves vītne: M5
• Pievelkšanas griezes moments: 2,5 Nm - 3 Nm
• Vadītāja šķērsgriezums (ciets): 0,5 mm² - 25 mm²
• Vadītāja šķērsgriezums (dzīslu): 0,5 mm² - 16 mm²
• Vadītāja šķērsgriezums AWG: 20 - 4 AWG
• Darba temperatūra: -60 °C līdz 105 °C
• Piesārņojuma pakāpe: 3
• Uzliesmojamības klase: UL 94 V0

Kāpēc izvēlēties to

UT 16 BU piedāvā kompaktu dizainu ar augstu strāvas kapacitāti, padarot to ideāli piemērotu vietas ierobežotām instalācijām. Tā skrūvju savienojums nodrošina vibrācijas izturīgu un bezapkopes savienojumu, savukārt poliamīda korpuss garantē izturību un lielisku izolāciju. Zilā krāsa ļauj viegli identificēt sarežģītās elektroinstalācijas shēmās.

Ideāli lietošanas gadījumi

• Elektroenerģijas sadale rūpnieciskajos vadības paneļos
• Motoru vadības centri
• Ēku automatizācijas sistēmas
• Dzelzceļa signalizācijas iekārtas
• Atjaunojamās enerģijas iekārtas

Noderīgi zināt

Spaiļu bloks ir paredzēts lietošanai ar vara vadītājiem un ir piemērots gan cietiem, gan dzīslu vadiem. To var montēt uz standarta 35 mm DIN sliedēm, nodrošinot saderību ar plašu korpusu klāstu. Plašais darba temperatūras diapazons padara to piemērotu skarbām vidēm.
