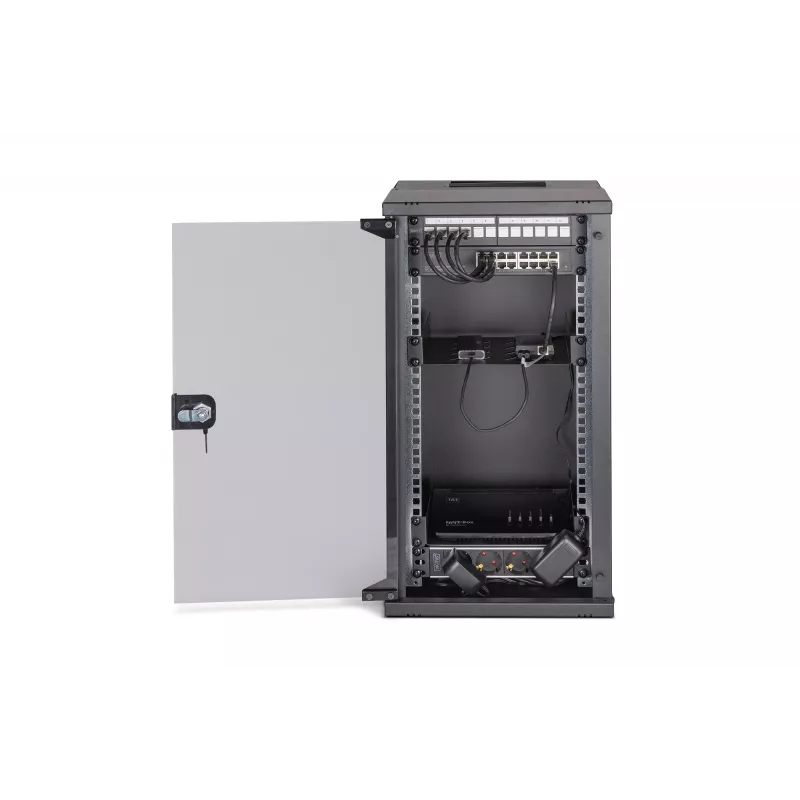

Wall mounted rack Digitus DN-49105-SET 12U 60 kg IP20

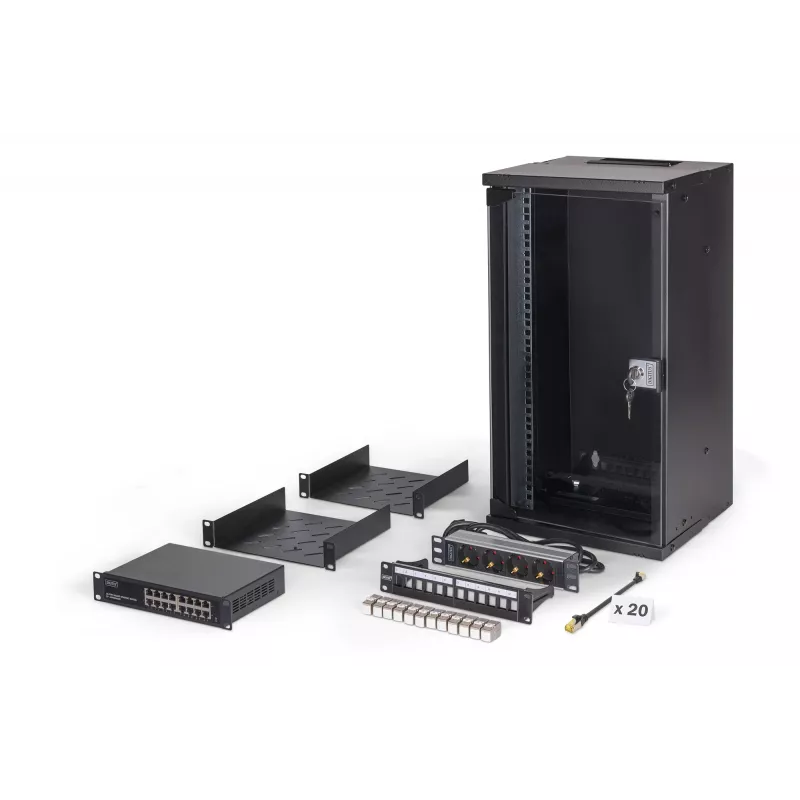

Pilns komplekts kompakta 254 mm (10") tīkla izveidei, ieskaitot pie sienas stiprināmu SOHO PRO korpusu (12U, 595 x 315 x 300 mm), kas tiek piegādāts neizjauktā veidā, divus 1U plauktus, 1U kontaktdakšu sloksni ar zemējuma kontaktu, 16 portu Gigabit Ethernet komutatoru, 12 portu modulāru paneļa paneli, divpadsmit ekranētus CAT 6A keystone moduļus un divdesmit 0,25 m CAT 6A S/FTP komutācijas kabeļus. Komponenti ir saskaņoti ātrai uzstādīšanai un tiek piegādāti kompaktā kartona kastē, lai būtu viegli transportēt un uzglabāt.

Priekšrocības

SOHO Pro 10" risinājums nodrošina vietu taupošu tīkla skapi, kas paredzēts mājām, maziem birojiem vai šauriem sadales apakšrajoniem. Visi galvenie aktīvie un pasīvie komponenti ir iekļauti un iepriekš atlasīti savietojamībai, lai vienkāršotu kabeļu izvilkšanu un samazinātu uzstādīšanas laiku. Korpuss tiek piegādāts neizjauktā veidā, lai ietaupītu transportēšanas vietu, un soli-pa-solim instrukcijas padara montāžu vienkāršu.

Galvenās specifikācijas

• Pie sienas stiprināma korpusa izmēri (A x P x D): 595 x 315 x 300 mm (piegādāts neizjauktā veidā)
• Korpusa augstums: 12U; maksimālā slodze: līdz 60 kg
• Karkasa veids: slēgts; materiāls: tērauds; krāsa: melna
• Kontaktdakšu sloksne: 1U ar 4 iezemētām rozetēm, 250 V maiņstrāva 50/60 Hz, 16 A, 4000 W; barošanas kabelis H05VV-F 3G 1,5 mm², 2 m, ar zemējuma kontakta spraudni
• Komutators: Gigabit Ethernet, 16 porti; atbilst IEEE 802.3, 802.3u, 802.3ab un 802.3x standartiem
• Paneļa panelis: modulārs, 12 portu
• Keystone moduļi: 12 × CAT 6A ekranēti (10GBase-T, 500 MHz), piemēroti PoE/PoE+/4PPoE (IEEE 802.3af/at/bt), GHM-T vadu savienojums
• komutācijas kabeļi: 20 × CAT 6A S/FTP, varš, LSZH, AWG 26/7, garums 0,25 m, krāsa melna

Lietošana

Izņemiet kastē esošos komponentus un sekojiet pievienotajām soli-pa-solim instrukcijām, lai saliktu un uzstādītu pie sienas stiprināmo korpusu. Uzstādiet 1U plauktus un uzmontējiet modulāro 12 portu paneļa paneli vēlamajā augstumā. Ievietojiet ekranētos CAT 6A keystone moduļus paneļa panelī un savienojiet komutācijas kabeļus ar atbilstošajiem portiem uz paneļa paneļa un Gigabit komutatora. Uzstādiet komutatoru skapī un pievienojiet kontaktdakšu sloksni pie barošanas tīkla, izmantojot komplektā esošo 2 m kabeli. Sakārtojiet kabeļus glīti, lai izvairītos no spriedzes, un nodrošiniet ekranēto komponentu pareizu zemējumu.

Ieteikumi

Uzticamai tīkla darbībai izmantojiet ekranētus kabeļus un pārliecinieties, ka korpuss un keystone moduļi ir pareizi iezemēti. Uzstādiet skapi sausā, ventilējamā vietā un nepārslogojiet statni virs tā 60 kg ietilpības. Pirms integrēšanas pārbaudiet komutatora un keystone moduļu programmaparatūras un standartu saderību ar esošo aprīkojumu.
