Water block Alphacool 25057 Melns 34mm x 82mm x 20mm

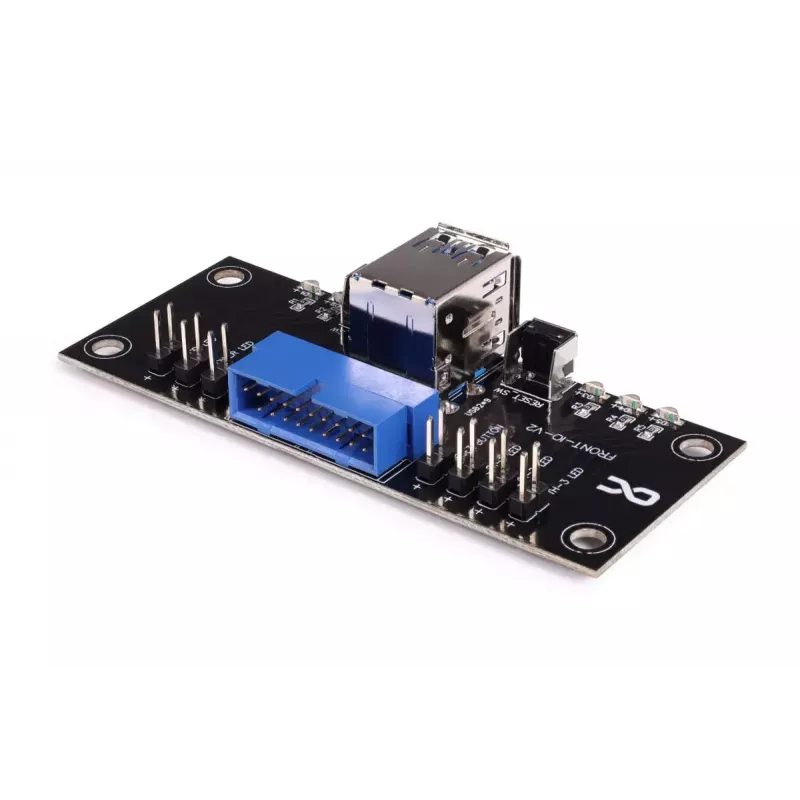

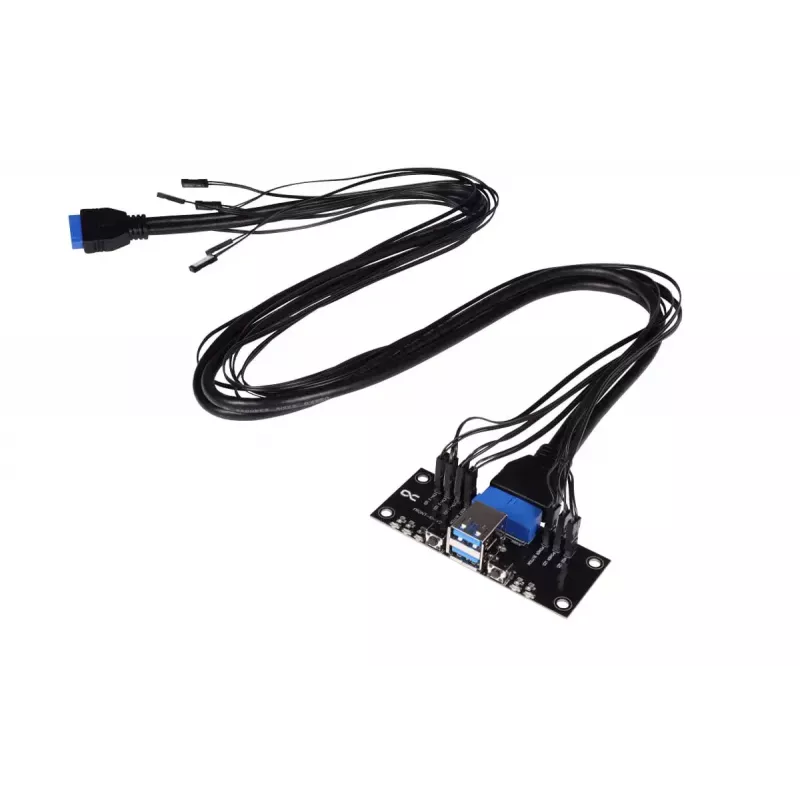

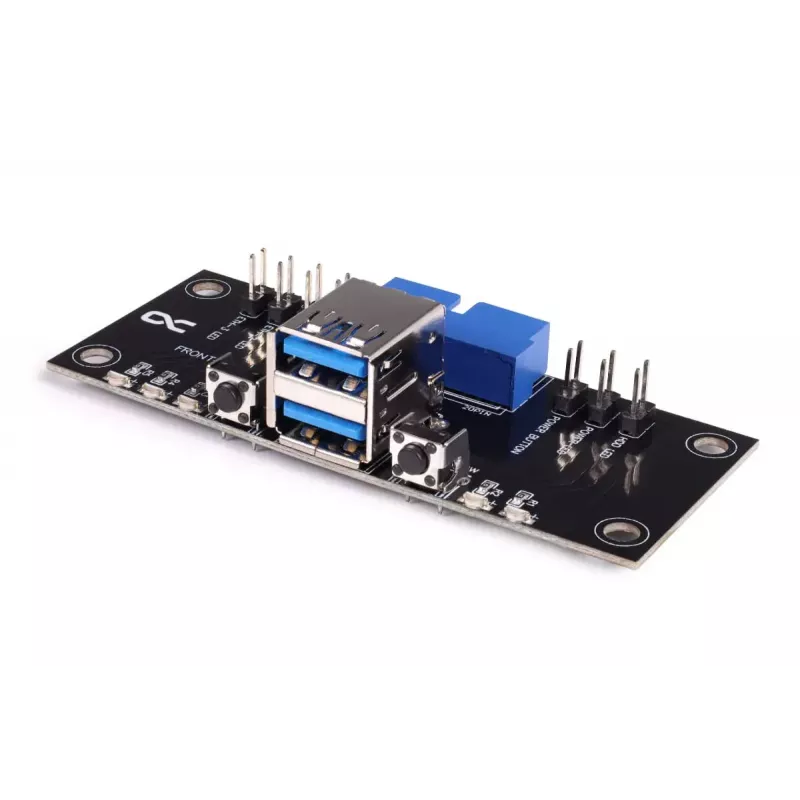

Alphacool I/O ES panelis ar kabeļu komplektu un USB 3.0 ir izgatavots Alphacool serveru korpusiem un nodrošina priekšējo piekļuvi barošanas, atiestatīšanas un diviem USB 3.0 portiem. Komplektā ietilpst priekšējais I/O panelis, kas piemērots 1U līdz 4U serveru korpusiem, un kabeļu komplekts ar astoņiem kabeļiem: septiņi 2‑kontaktu vadi trim tīkla statusa LED, barošanas LED, HDD LED un barošanas un atiestatīšanas slēdžiem, kā arī 19‑kontaktu kabelis USB 3.0.

Priekšrocības

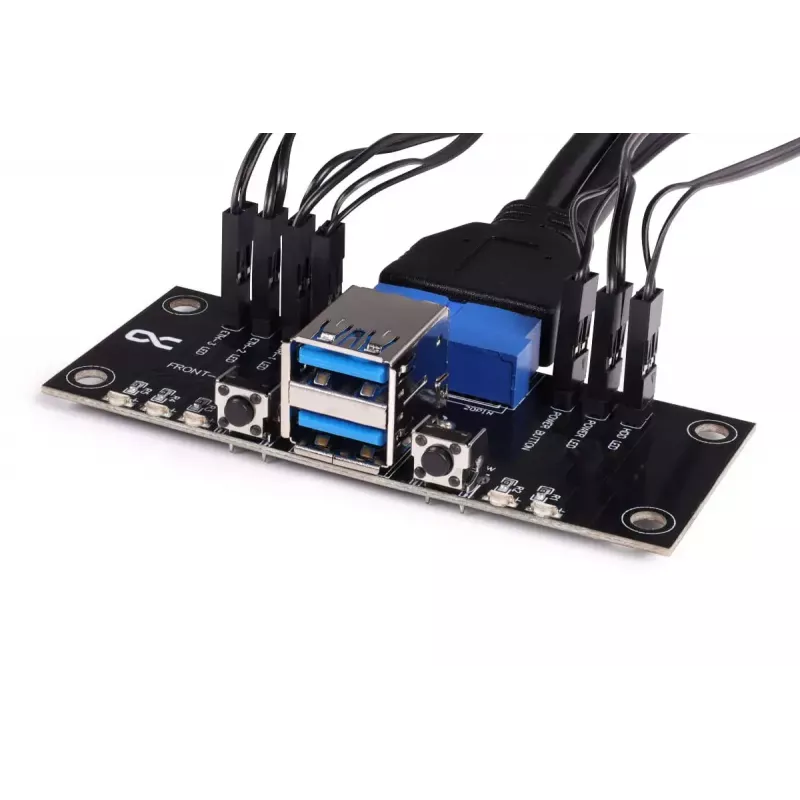

Panelis piedāvā kompaktu priekšējo savienojamību ar diviem USB 3.0 portiem un īpašiem statusa LED tīklam, barošanai un datu nesēja aktivitātei. Visi LED un slēdži izmanto 2‑kontaktu savienotājus vienkāršai vadu pievienošanai, un paneli var nostiprināt ar četrām skrūvēm, izmantojot montāžas atveres ar 3,5 mm iekšējo diametru, kas izvietotas 74 mm x 24 mm taisnstūrī (no centra līdz centram). Iekļautie 80 cm kabeļi nodrošina pietiekamu garumu tipiskām serveru instalācijām.

Piemērots

• Alphacool serveru korpusiem 1HE līdz 4HE formas faktoros
• Plauktiem un šasijām, kam nepieciešama priekšējā USB 3.0 piekļuve
• Sistēmām, kam nepieciešami redzami tīkla, barošanas un HDD statusa indikatori
• Instalācijām, kur nepieciešami kompakti, ar skrūvēm montējami I/O paneļi

Galvenās specifikācijas

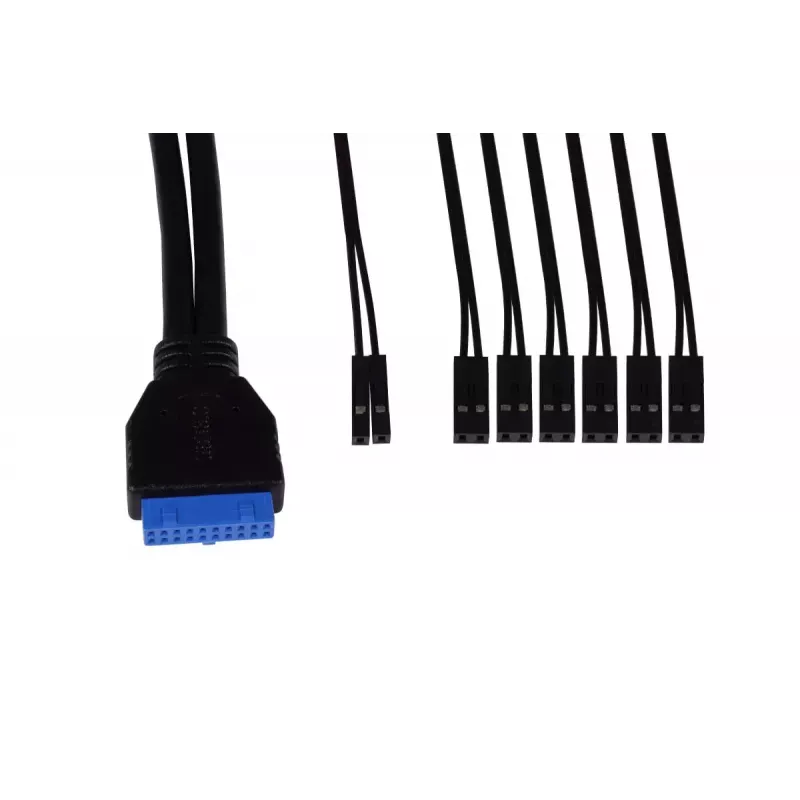

• Iekļautie kabeļi: 8 gabali (septiņi 2‑kontaktu savienotāji + viens 19‑kontaktu USB 3.0 spraudnis)
• Kabeļa garums: 80 cm katram
• USB: divi USB 3.0 porti caur 19‑kontaktu kabeli
• LED: trīs tīkla LED, viens barošanas LED, viens HDD LED (2‑kontaktu savienotāji)
• Slēdži: barošanas un atiestatīšanas (2‑kontaktu savienotāji)
• Montāža: 4 skrūvju atveres, iekšējais diametrs 3,5 mm, atveru izvietojums 74 mm x 24 mm (no centra līdz centram)
• Saderīgi korpusi: 1HE līdz 4HE serveru korpusi

Lietošana

Uzstādiet I/O paneli servera šasijas priekšpusē, izmantojot četras skrūves, kas atbilst 3,5 mm iekšējā diametra atverēm un 74 mm x 24 mm izvietojumam. Pievienojiet katru 2‑kontaktu kabeli attiecīgajam mātesplates vai šasijas spraudnim tīkla LED, barošanas LED, HDD LED un barošanas/atiestatīšanas slēdžiem. Pievienojiet 19‑kontaktu USB 3.0 kabeli mātesplates USB 3.0 spraudnim, lai aktivizētu divus priekšējos USB portus. Uzmanīgi izvietojiet 80 cm kabeļus, lai izvairītos no traucējumiem ar citiem komponentiem, un nostipriniet tos pēc nepieciešamības.

Ieteikumi

Pirms pievienošanas pārbaudiet mātesplates spraudņu kontaktu izvietojumu, lai nodrošinātu pareizu LED un slēdžu orientāciju. Izmantojiet piemērotas skrūves un zemējuma procedūras, uzstādot serveru plauktos. Nespiediet savienotājus ar spēku — uzmanīgi izlīdziniet kontaktus, lai izvairītos no bojājumiem.
