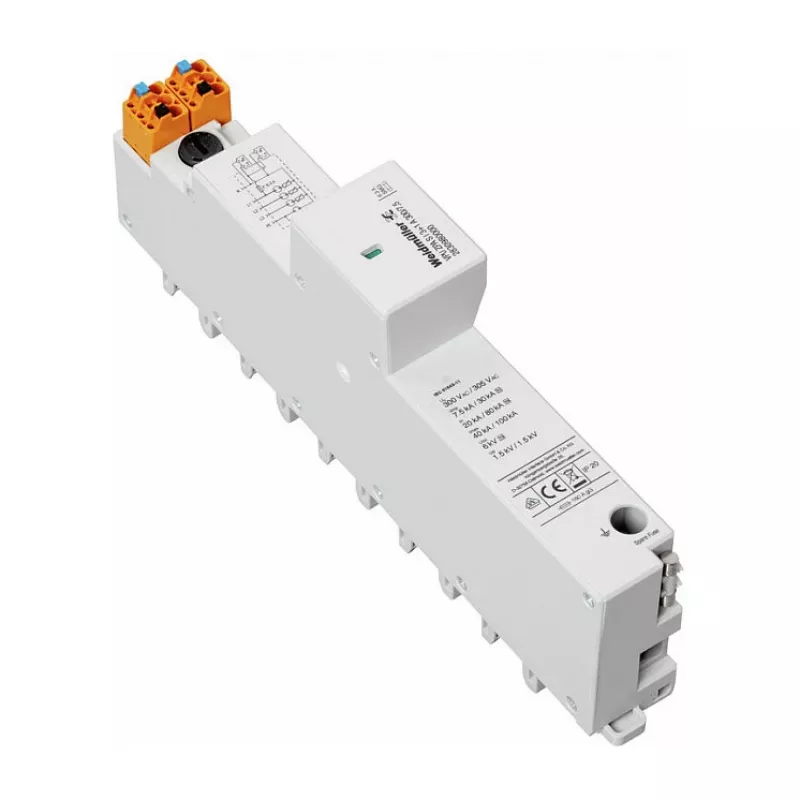

WEI VPU ZPA S I 3+1 RA 300/7.5 Lightning Current Arrester for Power Networks

1. tipa zibens strāvas atvadītājs ar dzirksteļspraugas tehnoloģiju, izstrādāts 3+1 konfigurācijām TN-S un TT elektrotīklos. Tā galvenā priekšrocība ir droša impulsa strāvu līdz 7,5 kA (10/350 µs) novadīšana uz polu, nodrošinot robustu aizsardzību pret tiešiem zibens spērieniem pie elektropadeves ieejas.

Priekšrocības

Dzirksteļspraugas tehnoloģija nodrošina ļoti zemu sprieguma aizsardzības līmeni (≤1,5 kV) un augstu sekojošās strāvas dzēšanas spēju (50 kA rms). Integrēts attālinātās signalizācijas kontakts ļauj veikt proaktīvu uzraudzību, savukārt kompaktais DIN sliedes dizains vienkāršo uzstādīšanu sadales skapjos. Termoplastiskais liesmu slāpējošais korpuss garantē izturību un drošību.

Piemērots

• Galvenie sadales skapji dzīvojamās un komerciālās ēkās
• Rūpnieciskās elektroapgādes sistēmas, kurām nepieciešama 1. tipa pārsprieguma aizsardzība
• TN-S un TT zemējuma sistēmas ar 3+1 ķēdes konfigurāciju
• Lietojumi, kuros nepieciešama attālināta statusa uzraudzība, izmantojot signalizācijas kontaktu

Galvenās specifikācijas

• SPD tips: 1. tips / I klase
• Tīkla konfigurācija: 3+1 (TN-S, TT)
• Maks. nepārtraukts darba spriegums (Uc): 300 V AC
• Nominālā izlādes strāva (In): 20 kA (8/20 µs) uz polu
• Impulsa strāva (Iimp): 7,5 kA (10/350 µs) uz polu
• Kopējā impulsa strāva (Iimp kopā): 30 kA (10/350 µs)
• Sprieguma aizsardzības līmenis (Up): ≤ 1,5 kV
• Sekojošās strāvas dzēšanas spēja (Ifi): 50 kA rms
• Īsslēguma izturība (Isccr): 50 kA rms
• Reakcijas laiks (tA): < 100 ns
• Montāža: DIN sliede 35 mm
• Attālinātās signalizācijas kontakts: Jā
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20
• Korpusa materiāls: Termoplastisks, liesmu slāpējošs
• Standartu atbilstība: IEC 61643-11, EN 61643-11

Ieteikumi

Lai nodrošinātu optimālu aizsardzību, uzstādiet šo atvadītāju galvenajā sadales skapī, pēc iespējas tuvāk ieejas elektropadevei. Nodrošiniet pareizu zemējumu un izmantojiet ārēju rezerves drošinātāju, kas nominēts saskaņā ar vietējiem noteikumiem. Regulāri pārbaudiet statusu, izmantojot attālinātās signalizācijas kontaktu, lai saglabātu sistēmas integritāti.
