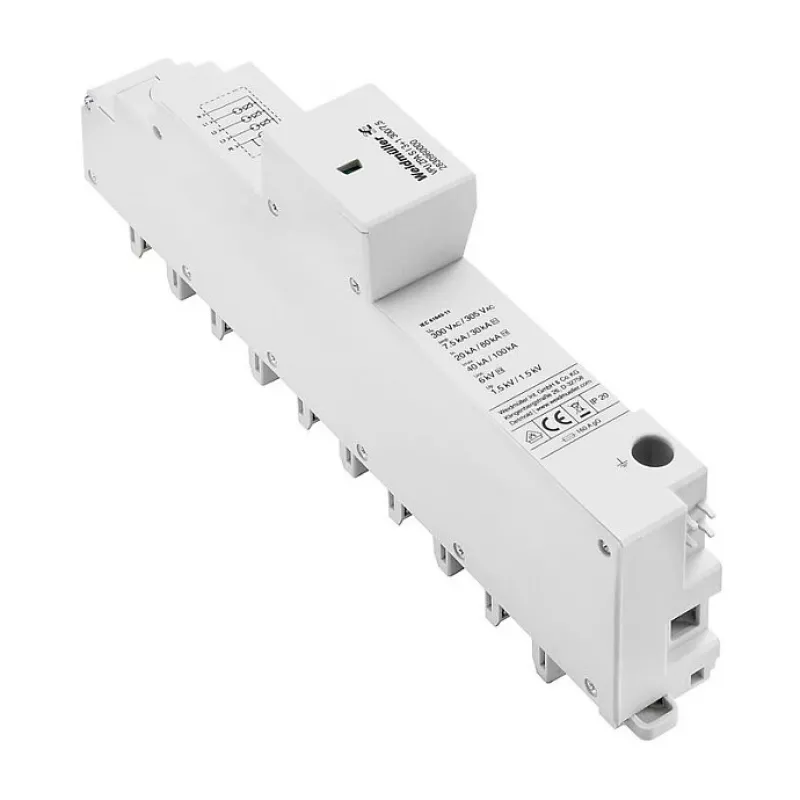

Weidmüller VPU ZPA S I 3+1 300/7.5 1. tipa pārsprieguma aizsardzības ierīce

Ar impulsa strāvas nominālo vērtību 7,5 kA uz polu (10/350 µs) un kopējo izlādes jaudu 30 kA, šī 1. tipa pārsprieguma aizsardzības ierīce nodrošina robustu aizsardzību zemsprieguma sadales sistēmām. Izstrādāta TN-S un TT tīkliem, 3+1 konfigurācija apvieno trīs fāžu vadītājus un vienu neitrāli, nodrošinot visaptverošu aizsardzību pret tiešiem zibens spērieniem un komutācijas pārejas procesiem.

Pārskats

Weidmüller VPU ZPA S I 3+1 300/7.5 ir augstas veiktspējas pārsprieguma slāpētājs, kas paredzēts uzstādīšanai pie ieejas vai galvenā sadales paneļa. Tas izmanto progresīvu dzirksteļspraugas tehnoloģiju, lai droši novadītu augstas enerģijas pārspriegumus uz zemi, aizsargājot lejupējo iekārtu no bojājumiem. Ierīce ir nominēta maksimālajam nepārtrauktam darba spriegumam 300 V maiņstrāvas, padarot to piemērotu plašam rūpniecisko un komerciālo lietojumu klāstam.

Kas izceļas

• Augsta izlādes jauda: 7,5 kA uz polu (10/350 µs) un 30 kA kopējā impulsa strāva
• Zems aizsardzības sprieguma līmenis ≤ 1,5 kV efektīvai iekārtu aizsardzībai
• Ātrs reakcijas laiks mazāks par 25 ns
• Vizuāla statusa indikācija (zaļš/sarkans) ātrai veselības pārbaudei
• Plašs darba temperatūras diapazons no -40 °C līdz +80 °C
• Kompakta montāža uz DIN sliedes TS 35
• Izturīgs termoplastisks korpuss ar UL 94 V-0 degtspējas novērtējumu

Tehniskās detaļas

• SPD tips: 1. tips (I klase) saskaņā ar IEC/EN 61643-11
• Polu skaits: 3+1 (TN-S, TT sistēmām)
• Maksimālais nepārtrauktais darba spriegums (Uc): 300 V maiņstrāvas
• Impulsa strāva (Iimp) uz polu: 7,5 kA (10/350 µs)
• Kopējā impulsa strāva (Iimp kopā): 30 kA (10/350 µs)
• Aizsardzības sprieguma līmenis (Up): ≤ 1,5 kV
• Reakcijas laiks: < 25 ns
• Aizsardzības tehnoloģija: Augstas veiktspējas dzirksteļsprauga
• Montāža: DIN sliede TS 35
• Savienojums: Skrūvju spailes
• Vadītāja šķērsgriezums: 1,5 - 35 mm² (ciets), 1,5 - 25 mm² (elastīgs)
• Maksimālais rezerves drošinātājs: 315 A gG
• Darba temperatūra: -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20
• Statusa indikācija: Vizuāla (zaļš/sarkans)
• Korpusa materiāls: Termoplasts (UL 94 V-0)
• Standarti: IEC 61643-11, EN 61643-11

Mūsu vērtējums

Kritiskām instalācijām, kur dīkstāve nav pieļaujama, šī Weidmüller pārsprieguma aizsardzības ierīce nodrošina izcilu veiktspēju un uzticamību. Tās augstā izlādes jauda un ātrā reakcija padara to par ideālu pirmo aizsardzības līniju pret zibens izraisītiem pārspriegumiem, nodrošinot pievienotās iekārtas ilgmūžību.
