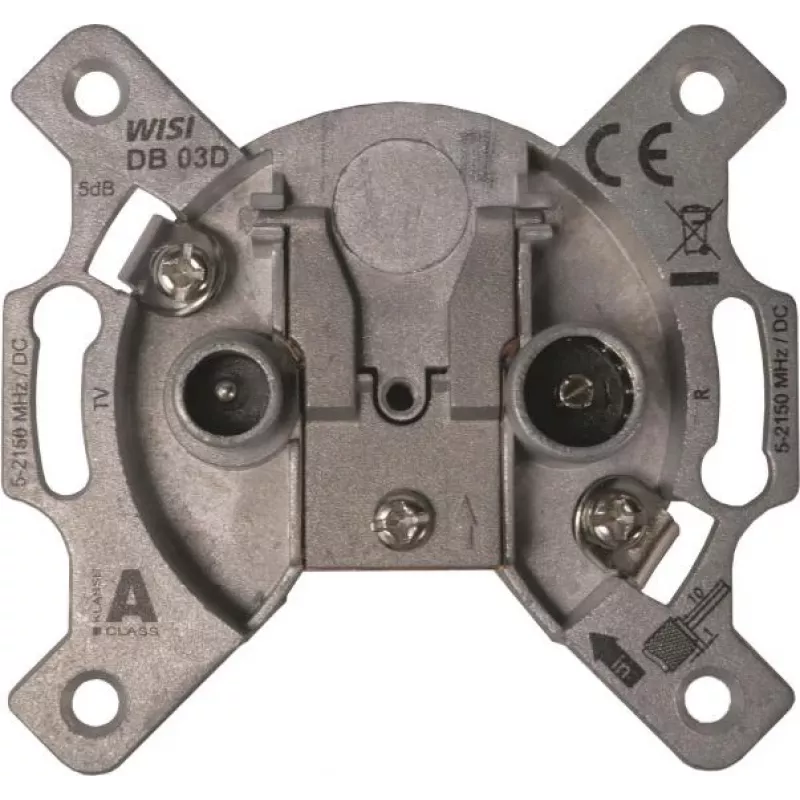

WISI Universālā antenas kontaktligzda DB 03 D 2 caurumu vienvietīga kontaktligzda 5 dB SAT/TV/Radio

WISI DB 03 D ir universāla antenas kontaktligzda, kas paredzēta modernām sienas instalācijām, kur vienam tīram pieslēguma punktam jāapkalpo satelīta, virszemes TV un FM radio. Atšķirībā no vienkāršām kontaktligzdām, kas pārraida tikai vienu joslu, šī vienība apvieno trīs atsevišķas izejas kompaktā 2 caurumu dizainā ar noteiktiem 5 dB atzarojuma zudumiem līdzsvarotai signāla sadalei zvaigžņveida mājas tīklos. Presēta metāla korpuss nodrošina ilgtermiņa ekranējuma stabilitāti, savukārt plastmasas vāks iekļaujas standarta slēdžu rindās.

Galvenās iezīmes

• Trīs neatkarīgas izejas: SAT (F savienotājs), TV (IEC tēviņš) un Radio (IEC mātīte)
• 5 dB vājinājums (atzarojuma zudumi) vienmērīgiem signāla līmeņiem vairākās kontaktligzdās
• Pilns frekvenču diapazons: 47–862 MHz (TV), 87,5–108 MHz (FM), 950–2200 MHz (SAT)
• A klases ekranējums saskaņā ar EN 50083-2 traucējumbrīvai uztveršanai
• Līdzstrāvas pāreja SAT izejā LNB vai multiswitch barošanai
• Iebūvējama uzstādīšana ar standarta 2 caurumu atstatumu (60 mm)
• 75 omu pretestība, atgriešanās zudumi > 10 dB

Ikdienas lietošanā

Uzstādīta aiz televizora vai mediju sienā, DB 03 D uztur kabeļu vadus kārtībā: viens koaksiālais kabelis baro kontaktligzdu, un trīs priekšējie savienotāji ļauj vienlaikus pievienot satelīta uztvērēju, virszemes televizoru un FM uztvērēju. 5 dB atzarojuma zudumi ir ideāli piemēroti dzīvokļiem vai mājām ar vairākām kontaktligzdām, nodrošinot, ka katra telpa saņem atbilstošu signālu, nepārslogojot sadales pastiprinātāju. SAT izeja pārraida līdzstrāvu, tāpēc LNB nav nepieciešams atsevišķs barošanas adapteris. Presētais korpuss un uzspraužamais vāks iztur atkārtotu pievienošanu un tīrīšanu, nepasliktinot ekranējumu.

Pilni tehniskie dati

• Kontaktligzdas tips: Vienvietīga kontaktligzda (Stichdose) ar trim izejām
• Vājinājums (atzarojuma zudumi): 5 dB
• Frekvenču diapazons TV: 47–862 MHz
• Frekvenču diapazons Radio: 87,5–108 MHz
• Frekvenču diapazons SAT: 950–2200 MHz
• Izejas savienotāji: TV IEC tēviņš, Radio IEC mātīte, SAT F savienotājs
• Ekranējuma klase: A klase (EN 50083-2)
• Līdzstrāvas pāreja (SAT): Jā
• Montāžas tips: Iebūvējama (Unterputz)
• Atgriešanās zudumi: > 10 dB
• Pretestība: 75 omi
• Ievades savienojums: Koaksiālā kabeļa skrūvju/spailes terminālis
• Korpusa materiāls: Presēta metāla korpuss, plastmasas vāks
• Pielietojums: DVB-T/T2, FM, DVB-C, DVB-S/S2
• Standarta atbilstība: EN 50083-4

Nobeiguma piezīme

WISI DB 03 D ir profesionālas klases risinājums integrētai satelīta un virszemes sadalei, nodrošinot uzticamu veiktspēju un vienkāršu uzstādīšanu jebkurā modernā mājā vai daudzdzīvokļu ēkā.
