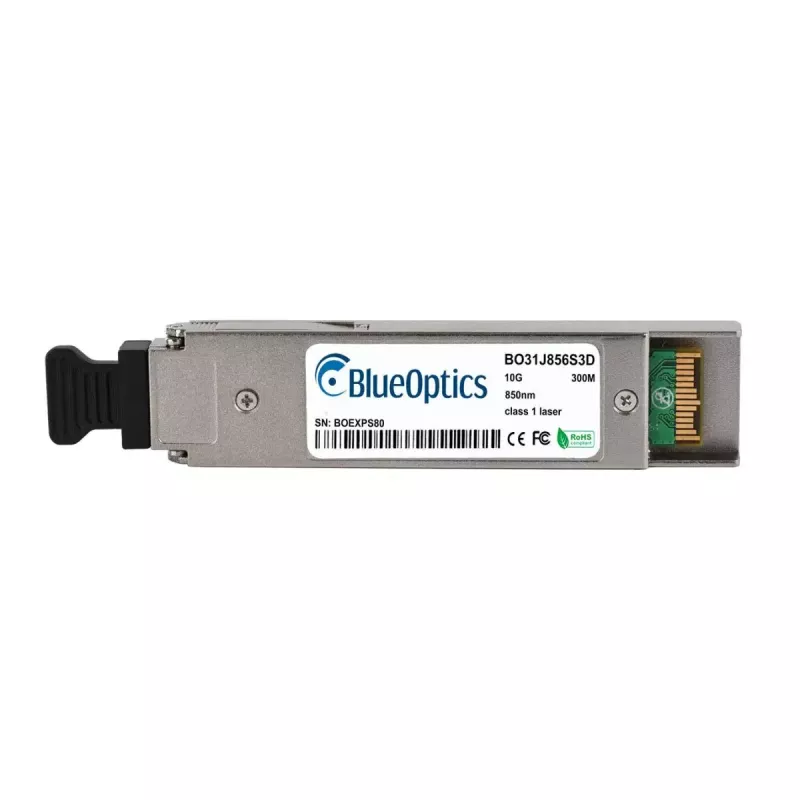

XFP raidītāja modulis BlueOptics 0231A494-BO 10000 Mbit/s

XFP raidītāja modulis BlueOptics 0231A494-BO 10000 Mbit/s ir XFP formas faktora optiskais modulis, kas paredzēts 10G datu pārraides saitēm pa daudzmodu optisko šķiedru. Tas realizē 10GBASE-SR signalizāciju ar 850 nm raidītāju un uztvērēju un izmanto LC dupleksa savienotāju. Modulis ir savietojams ar lielākajām Huawei platformām, kas atbalsta oriģinālo 10GBASE-SR XFP, un ir paredzēts īsa attāluma optiskajiem savienojumiem līdz aptuveni 300 metriem piemērotā daudzmodu optiskajā šķiedrā. Ar hroma apdari un vieglu metāla korpusu (aptuveni 20 g) modulis ir kompakts un vienkārši uzstādāms saderīgās iekārtās.

Priekšrocības

BlueOptics 0231A494-BO nodrošina 10 Gbit/s optisko pārraidi XFP formas faktorā un atbilst MSA noteiktajiem mehāniskajiem un elektriskajiem standartiem, lai nodrošinātu savietojamību ar atbilstošu aparatūru. Būvēts, izmantojot komponentus no atzītiem lāzeru un integrālo shēmu tehnoloģiju piegādātājiem, modulis atbalsta ciparu diagnostikas uzraudzības (DDM/DOM) funkcijas reāllaika barošanas sprieguma, temperatūras, lāzera nobīdes strāvas, raidīšanas jaudas un uztveršanas jaudas uzraudzībai, ja resursdatora sistēma piedāvā šīs funkcijas. Nelielais svars un standarta LC dupleksa savienojamība vienkāršo uzstādīšanu un kabeļu pieslēgšanu datu centru un uzņēmumu vidē.

Piemērots

• 10 Gbit/s Ethernet saitēm (10GBASE-SR) pa daudzmodu optisko šķiedru
• Īsa attāluma datu centru augšupsaitēm un servera–slēdža savienojumiem
• Slēdžiem, maršrutētājiem, uzglabāšanas sistēmām un citām tīkla iekārtām ar XFP slotiem, kas atbalsta 10GBASE-SR
• Vidēm, kur nepieciešami DDM/DOM spējīgi raiduztvērēji attālinātai diagnostikai

Galvenās specifikācijas

• Saskarnes tips: XFP formas faktors
• Datu pārraides ātrums: līdz 10000 Mbit/s (10 Gbit/s)
• Optiskais viļņa garums: 850 nm raidītājs un uztvērējs
• Savienotājs: LC duplekss
• Darbības attālums: līdz ~300 metriem piemērotā daudzmodu optiskajā šķiedrā
• Korpusa svars: aptuveni 0,02 kg
• Krāsa/apdare: hroma metāla korpuss
• Ciparu diagnostika: DDM/DOM atbalsts (ja to atbalsta resursdatora aparatūra)

Kā lietot

Uzstādiet XFP raiduztvērēju saderīgā tīkla ierīces XFP slotā, ievērojot ražotāja karstās nomaiņas un drošības norādījumus. Pievienojiet LC dupleksa daudzmodu optiskās šķiedras komutācijas kabeļus modulim, pārliecinoties par pareizu raidīšanas/uztveršanas orientāciju. Pārbaudiet, vai resursdatora ierīce atpazīst moduli, un, ja nepieciešams, iespējojiet vai pārbaudiet DDM/DOM rādījumus ierīces pārvaldības saskarnē, lai uzraudzītu darbības parametrus. Ievērojiet standarta ESD piesardzības pasākumus, rīkojoties ar moduli, un aizsargājiet optiskās šķiedras galus ar putekļu vāciņiem līdz galīgajam savienojumam.

Ieteikumi

Optimālai savienojuma veiktspējai izmantojiet augstas kvalitātes daudzmodu optisko šķiedru un LC dupleksa komutācijas kabeļus, kas paredzēti 10GBASE-SR, uzturiet savienotāju gala virsmas tīras un nodrošiniet raiduztvērēja atbalstu un programmaparatūras savietojamību mērķa Huawei vai cita ražotāja iekārtā. Apstipriniet, ka resursdatora platforma nodrošina DDM/DOM datus, ja ir nepieciešama attālināta diagnostika. Izvairieties no optiskās šķiedras liekšanas, pārsniedzot tās minimālo lieces rādiusu, un uzglabājiet rezerves moduļus antistatiskā iepakojumā.
