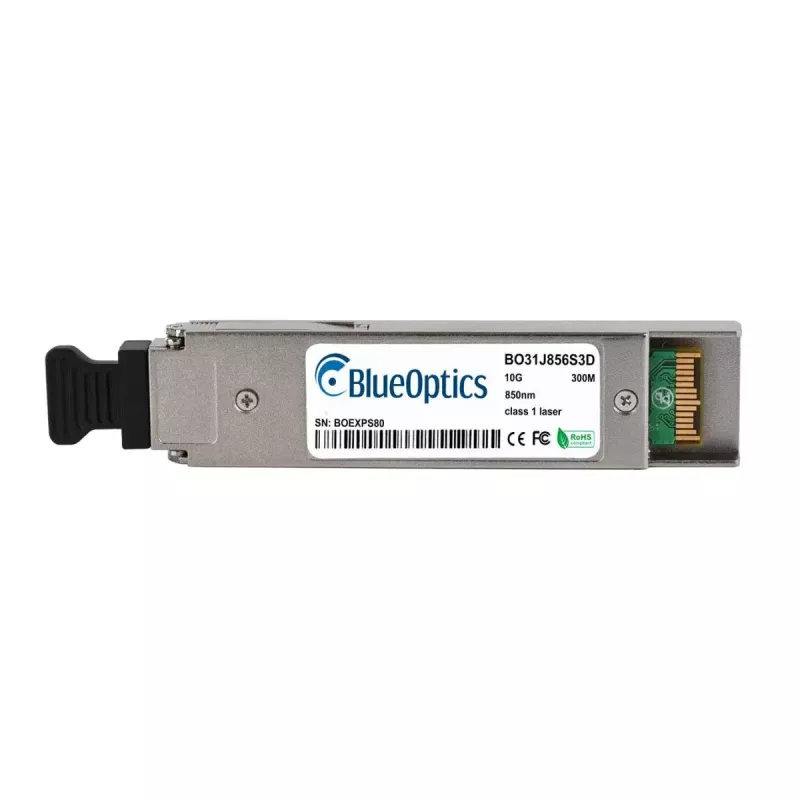

XFP raiduztvērēja modulis BlueOptics SMC10GXFP-SR-BO 10000 Mbit/s 850 nm

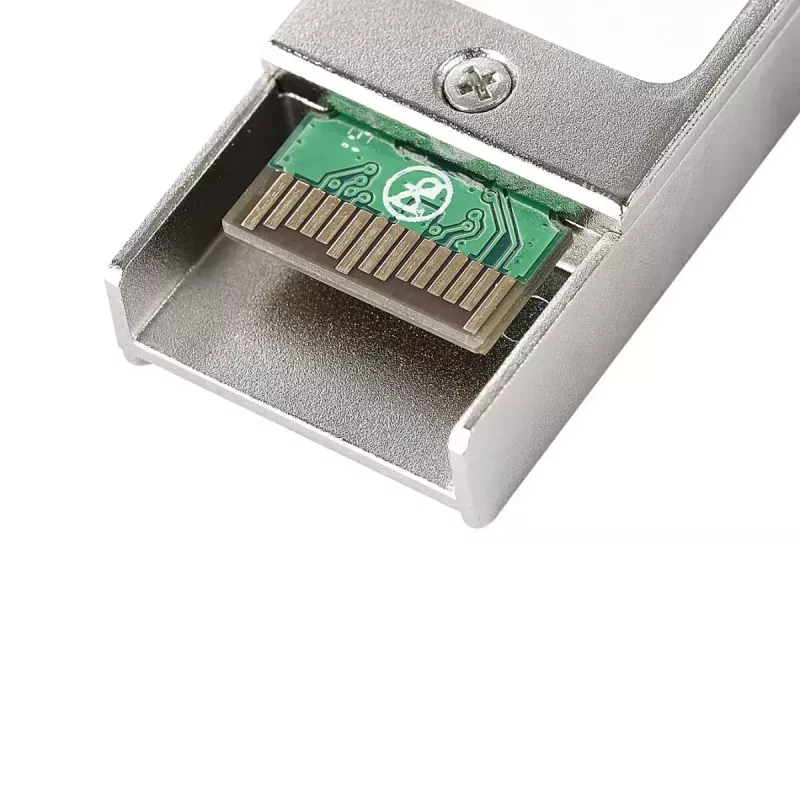

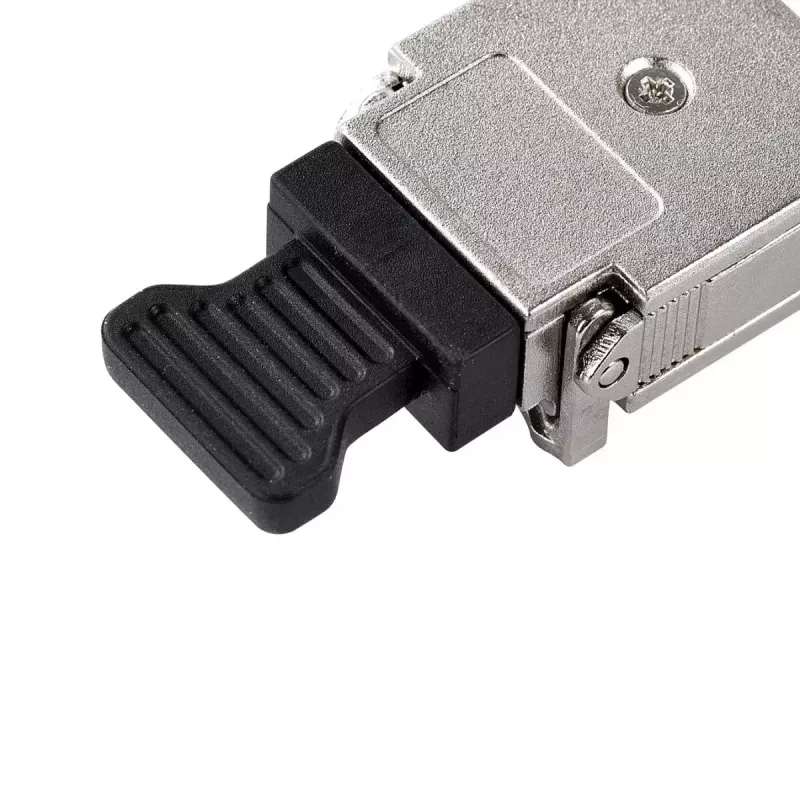

BlueOptics SMC10GXFP-SR-BO ir XFP raiduztvērēja modulis, kas paredzēts 10G optiskajiem savienojumiem, izmantojot daudzmodu optisko šķiedru. Tas atbalsta maksimālo datu pārraides ātrumu 10000 Mbit/s pie 850 nm viļņa garuma, izmanto XFP saskarni un ir ievietots izturīgā metāla korpusā. Modulis darbojas ar 3,3 V ieejas spriegumu, sver aptuveni 2 g un tiek piegādāts sudraba krāsas korpusā. Izstrādāts, lai atbilstu MSA standartiem, un savienojams, izmantojot LC Duplex savienotājus, šis raiduztvērējs ir paredzēts lietošanai tīkla iekārtās, kas pieņem XFP 10GBASE-SR moduļus.

Priekšrocības

Modulis nodrošina savietojamību ar sistēmām, kas atbalsta 10GBASE-SR XFP optiku, un ir ražots atbilstoši MSA saderīgam formas faktoram un elektriskajām specifikācijām. Mazais svars un kompaktais metāla korpuss padara moduli viegli apstrādājamu un uzstādāmu. Ierīce izmanto 850 nm raidītāja un uztvērēja pāri, kas piemērots daudzmodu optiskās šķiedras savienojumiem, un atbalsta izplatītus ātrdarbīgus protokolus, piemēram, Ethernet un Fibre Channel over Ethernet ar ātrumu līdz 10 Gbit/s. Iebūvētā digitālās diagnostikas (DDM/DOM) savietojamība ļauj attālināti uzraudzīt spriegumu, lāzera nobīdes strāvu, raidīšanas jaudu, uztveršanas jaudu un temperatūru, ja resursdatora aparatūra atbalsta šīs funkcijas.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet raiduztvērēju jebkurā saderīgā XFP slotā tīkla komutatoros, maršrutētājos vai datu glabāšanas ierīcēs, ievērojot resursdatora ražotāja norādījumus par ievietošanu un izņemšanu. Pievienojiet LC Duplex daudzmodu optiskās šķiedras pārlāpījuma vadus raiduztvērēja savienotājiem, nodrošinot pareizu raidīšanas/uztveršanas orientāciju. Konfigurējiet resursdatora portu 10G darbībai un pārbaudiet savienojuma statusu ierīces pārvaldības saskarnē. Ja resursdators atbalsta DDM/DOM, uzraugiet sprieguma, lāzera nobīdes, raidīšanas un uztveršanas jaudas un temperatūras vērtības, izmantojot pārvaldības saskarni, lai palīdzētu uzturēšanā un problēmu novēršanā.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet augstas kvalitātes OM3/OM4 daudzmodu optisko šķiedru un LC Duplex pārlāpījuma vadus, pārbaudiet, vai resursdatora aparatūra oficiāli atbalsta trešo pušu XFP moduļus, un nodrošiniet programmaparatūras vai draiveru savietojamību DDM/DOM piekļuvei. Uzturiet savienotājus tīrus un ievērojiet ESD apstrādes procedūras uzstādīšanas laikā.
