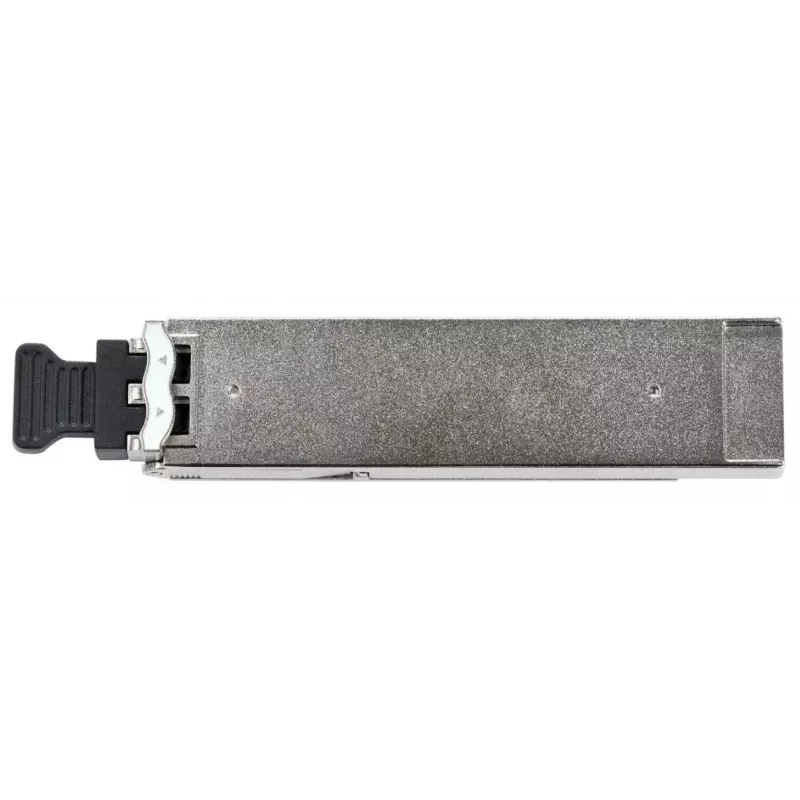

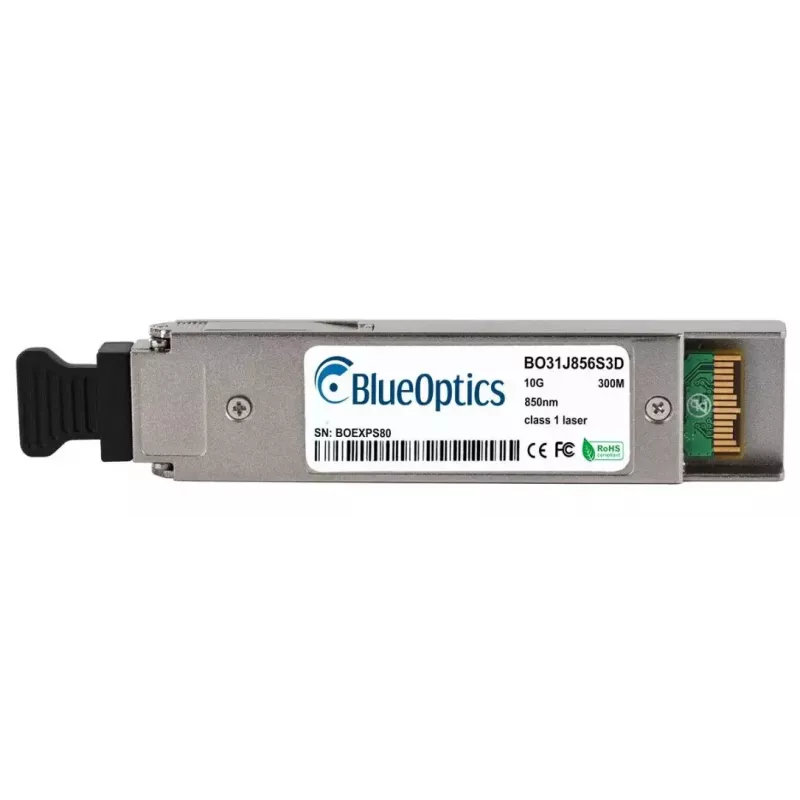

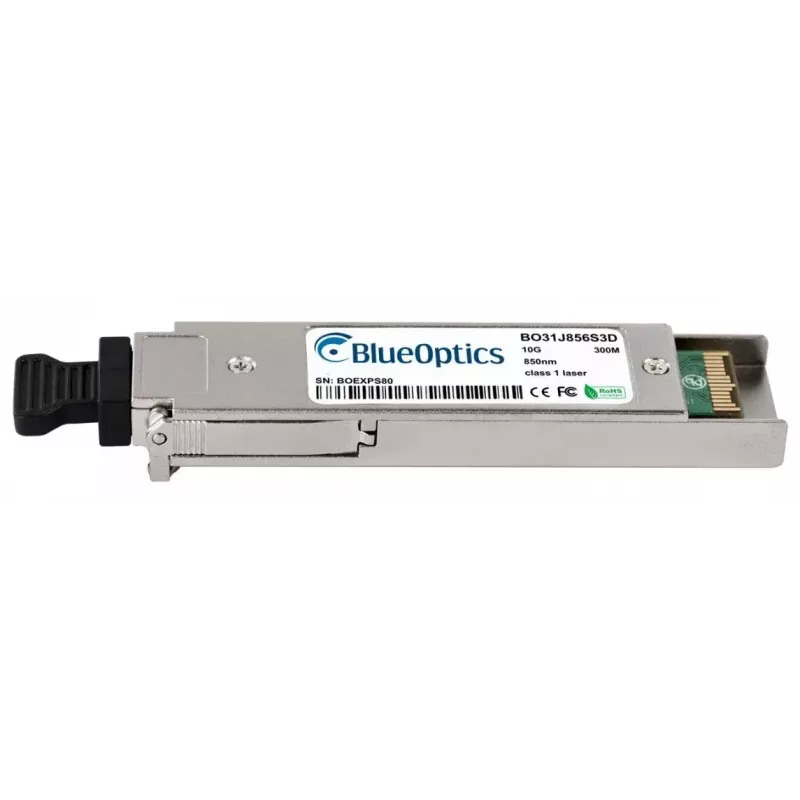

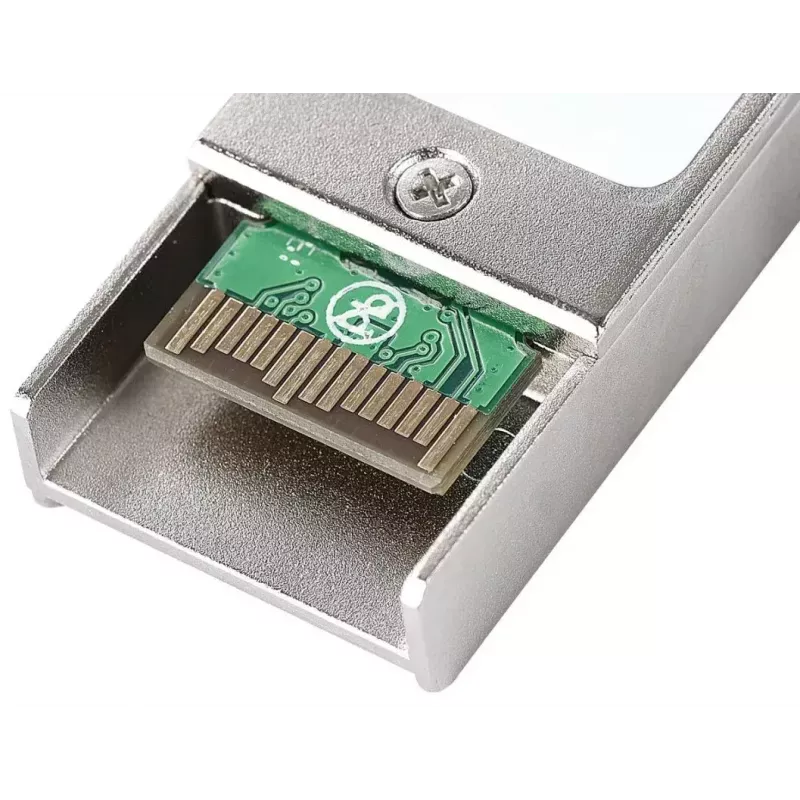

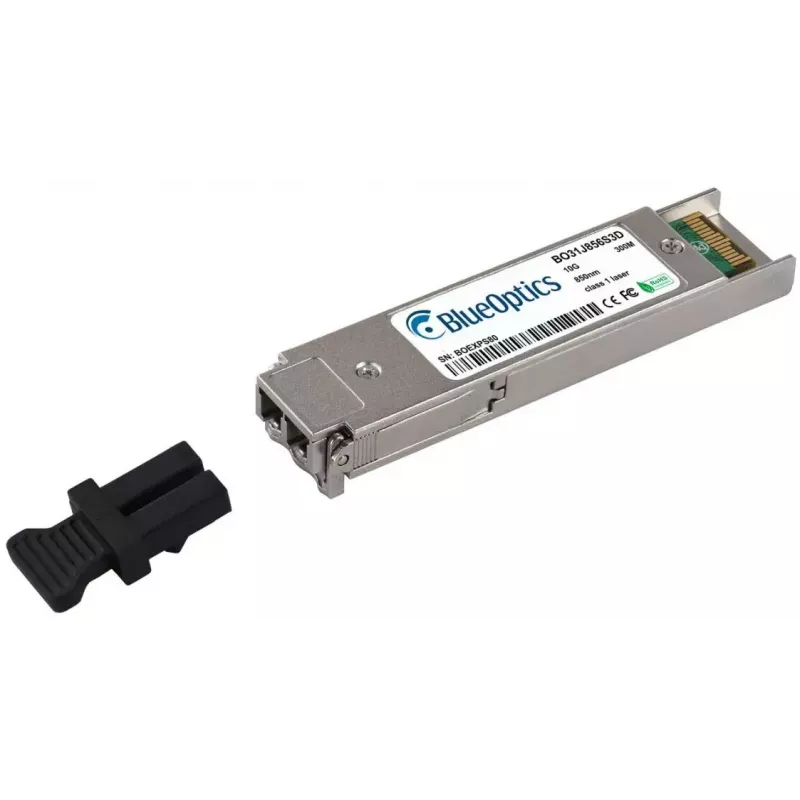

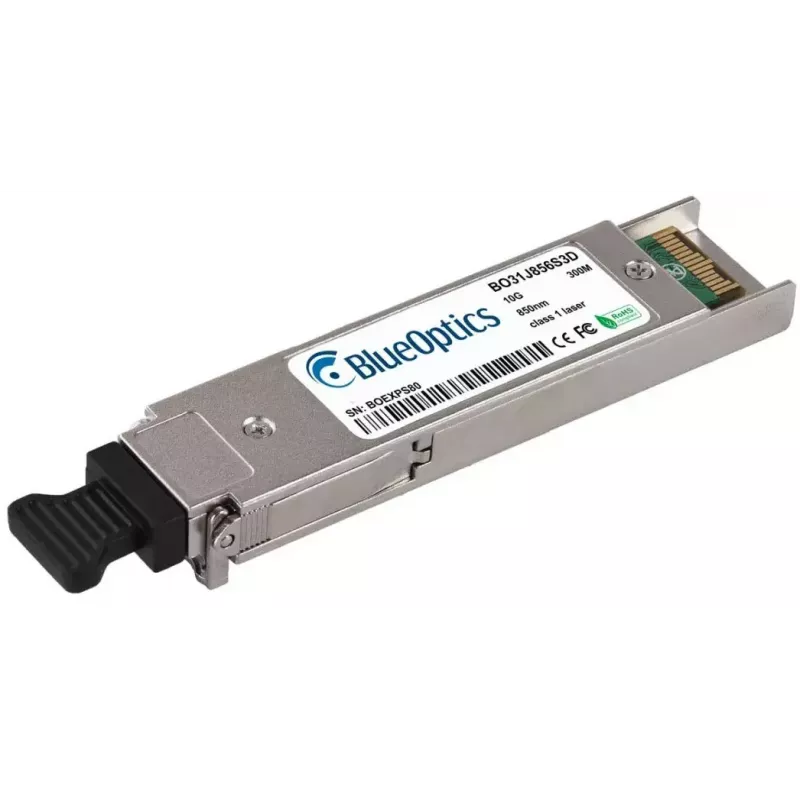

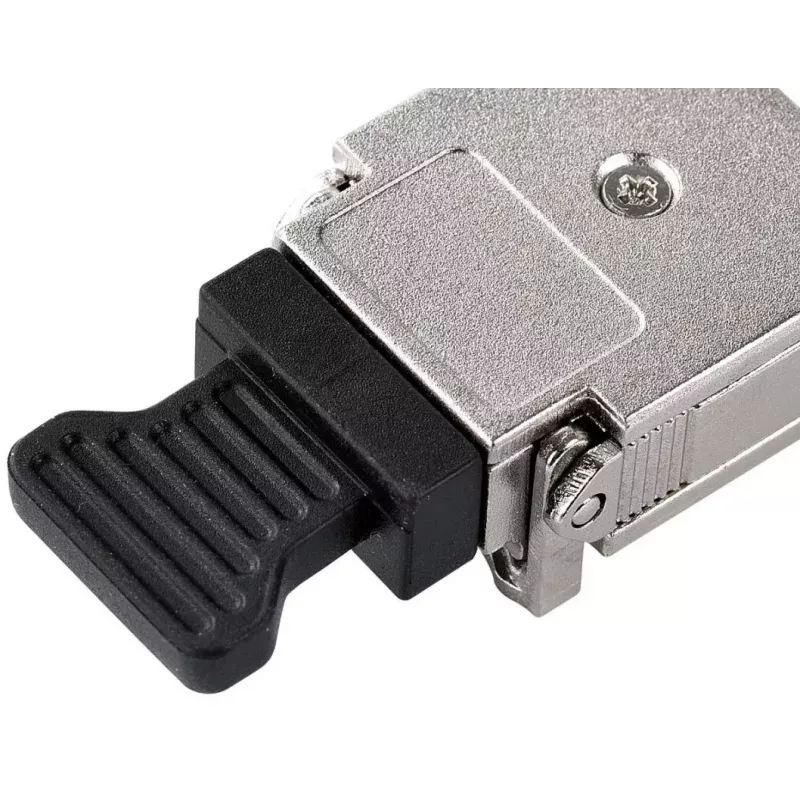

XFP raiduztvērēja modulis BlueOptics SU58BA-BO 10000 Mbit/s 850 nm

BlueOptics SU58BA-BO XFP raiduztvērēja modulis ir kompakts 10G optiskais modulis, paredzēts īsa attāluma daudzmodu šķiedras savienojumiem. Tas atbalsta maksimālo datu pārraides ātrumu 10000 Mbit/s un darbojas ar 850 nm viļņa garumu. Ievietots izturīgā sudraba krāsas metāla korpusā un sver aptuveni 2 g, modulis izmanto XFP saskarni un LC duplekso savienotāju optisko signālu nosūtīšanai un saņemšanai. Raiduztvērējam nepieciešama 3,3 V barošana, un tas ir paredzēts integrēšanai tīkla aparatūrā, kas pieņem XFP moduļus.

Priekšrocības

Modulis nodrošina 10G datu caurlaidspēju pa daudzmodu šķiedru ar mazu, vieglu metāla formas faktoru, kas atvieglo augsta blīvuma instalācijas. Atbilstība XFP formas faktora standartiem nodrošina saderību ar aprīkojumu, kas atbalsta XFP raiduztvērējus un LC dupleksos savienojumus. Ierīces konstrukcija un komponentu izvēle ir vērsta uz stabilu optisko veiktspēju un ilgu darbības mūžu.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet BlueOptics SU58BA-BO pieejamā XFP pieslēgvietā tīkla iekārtā, kas paredzēta XFP raiduztvērēju pieņemšanai. Pārliecinieties, ka resursdatora ierīce atbalsta 10GBASE-SR optiku un LC duplekso savienotāju. Pievienojiet daudzmodu šķiedras ielāpu vadus pie moduļa LC dupleksajām pieslēgvietām, ievērojot pareizo raidīšanas/saņemšanas orientāciju. Barošana tiek piegādāta caur resursdatora sistēmas XFP slotu ar standarta 3,3 V. Pēc ievietošanas pārbaudiet savienojuma statusu un iestatījumus resursdatora ierīcē un ievērojiet resursdatora pārdevēja norādījumus par karstās nomaiņas un apstrādes procedūrām.

Ieteikumi

Izmantojiet augstas kvalitātes daudzmodu LC dupleksos ielāpu vadus un pārbaudiet, vai resursdatora aparatūra atbalsta XFP moduli un jebkādas digitālās diagnostikas (DDM/DOM) funkcijas, kuras plānojat izmantot. Uzturiet optiskos savienotājus tīrus un, rīkojoties ar raiduztvērēju, ievērojiet ESD piesardzības pasākumus. Lai sasniegtu optimālu diapazonu un veiktspēju, saskaņojiet šķiedras veidu un ielāpu vadu specifikācijas ar 850 nm SR pielietojumu.
