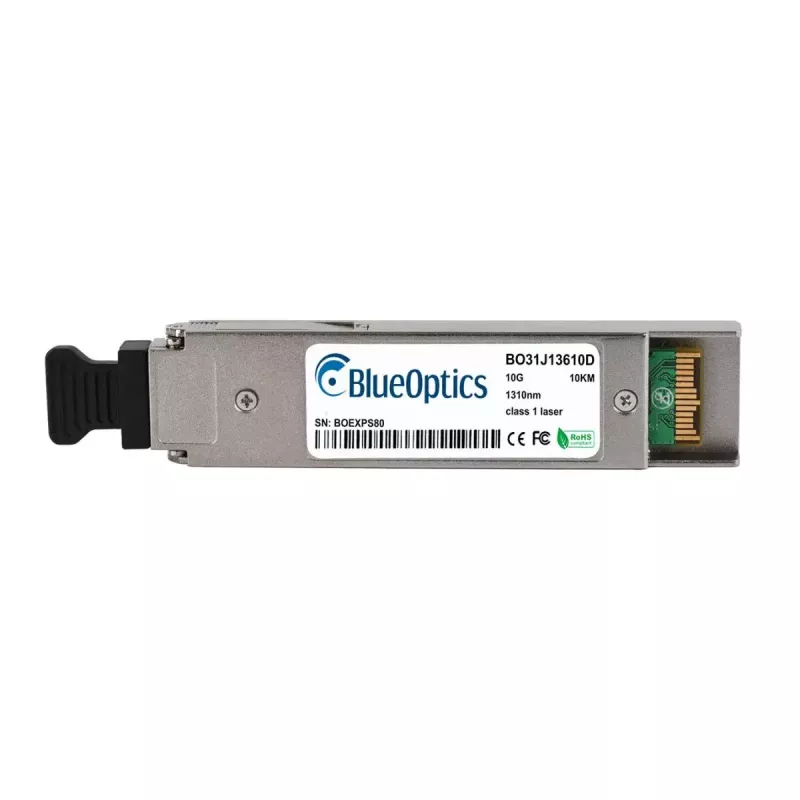

XFP raiduztvērēja modulis BlueOptics XFP-LR-BO 10000 Mbit/s 1310 nm

BlueOptics XFP-LR-BO ir XFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts 10 Gbit/s datu pārraidei pa vienmoda šķiedru. Tas darbojas ar viļņa garumu 1310 nm, atbalsta maksimālo sasniedzamību līdz 10 km un atbilst RoHS prasībām. Modulis ir viegls (apm. 40 g) un pieejams sudraba krāsas korpusā ar LC duplekso optisko saskarni, nodrošinot formas faktoru, kas piemērots tīkla komutatoriem, maršrutētājiem un datu glabāšanas sistēmām, kuras pieņem XFP raiduztvērējus.

Priekšrocības

Modulis apvieno standartizētu XFP saskarni ar 10GBASE-LR veiktspēju, nodrošinot ātrdarbīgus optiskos savienojumus bez elektromagnētiskiem traucējumiem. Tā vienmoda 1310 nm konstrukcija ļauj veikt uzticamu pārraidi lielākos attālumos salīdzinājumā ar daudzmodu risinājumiem. Kompaktais, MSA saderīgais formas faktors un LC dupleksais savienotājs vienkāršo uzstādīšanu un savietojamību ar parasto optisko šķiedru komutācijas un paneļu aprīkojumu. Raiduztvērēja atbilstība RoHS un vieglais metāla korpuss nodrošina gan vides, gan mehāniskās stabilitātes prasības.

Piemērots

Galvenās specifikācijas

Lietošana

Ievietojiet XFP-LR-BO moduli saderīgā XFP slotā tīkla ierīcē saskaņā ar ierīces ražotāja karstās nomaiņas un apstrādes procedūrām. Pievienojiet LC duplekso vienmoda komutācijas kabeli, nodrošinot pareizu raidīšanas/uztveršanas izlīdzināšanu. Pārbaudiet savienojuma statusu resursdatora ierīcē un konfigurējiet nepieciešamos saskarnes iestatījumus (ātrumu, duplekso režīmu, protokolus) ierīces pārvaldības saskarnē. Ja resursdators atbalsta digitālo diagnostiku (DDM/DOM), iespējojiet un uzraugiet pieejamos optiskos parametrus, izmantojot pārvaldības sistēmu.

Ieteikumi

Optimālai veiktspējai izmantojiet vienmoda šķiedru un augstas kvalitātes LC dupleksos komutācijas vadus, ievērojiet pareizu šķiedras apstrādi, lai izvairītos no liekšanas zudumiem, un pārliecinieties, ka mērķa ierīce atbalsta XFP moduļus un 10GBASE-LR profilu. Ja izmantojat digitālo diagnostiku, nodrošiniet resursdatora saderību, lai piekļūtu reāllaika uzraudzībai attiecībā uz barošanas spriegumu, lāzera nobīdes strāvu, raidīšanas jaudu, uztveršanas jaudu un moduļa temperatūru.
