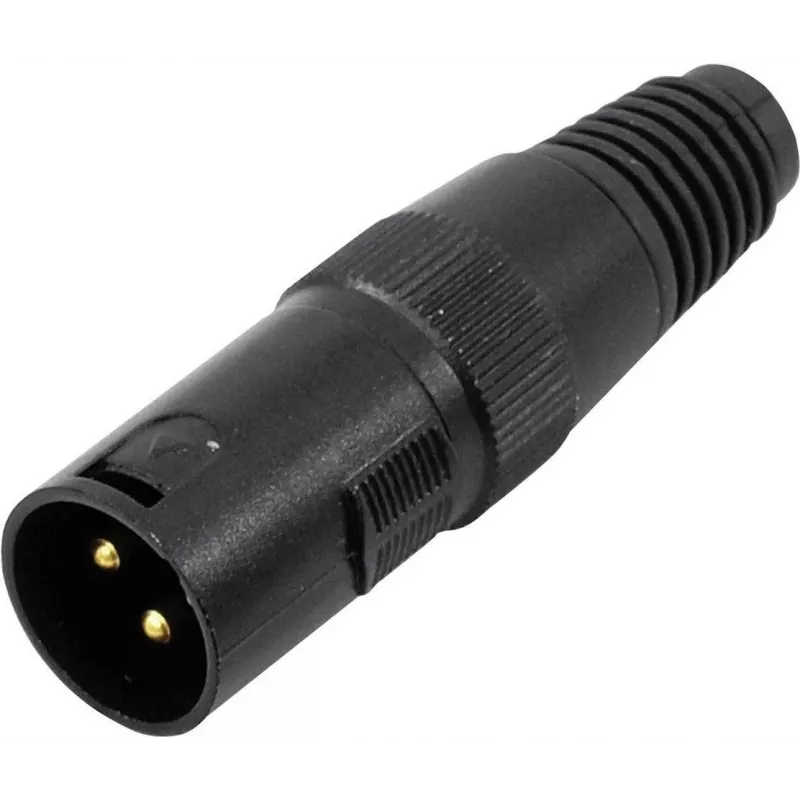

XLR 3 kontaktu savienotājs Omnitronic 30208430 — vīrišķais/sievišķais audio savienotājs, 3 kontakti

Omnitronic 30208430 ir 3 kontaktu XLR audio savienotājs, kas paredzēts balansētiem mikrofona un līnijas līmeņa signālu savienojumiem. Tas ir pieejams vīrišķajā un sievišķajā konfigurācijā un nodrošina drošu metāla korpusu un standarta 3 kontaktu vadu shēmu uzticamam elektriskajam kontaktam un mehāniskai stabilitātei. Savienotājs ir piemērots studijām, dzīvajai skaņai un stacionārām instalācijām, kur nepieciešami profesionāli balansēti audio savienojumi.

Priekšrocības

Omnitronic 30208430 piedāvā standarta XLR 3 kontaktu savietojamību balansētam audio, izturīgu korpusu ilgtermiņa lietošanai un drošu kontaktu, lai samazinātu signāla zudumus un traucējumus. Tā vīrišķais un sievišķais varianti ļauj elastīgi veidot kabeļu un paneļu savienojumus ar nozares standarta kontaktu sadalījumu.

Piemērots

Galvenie tehniskie parametri

Kā lietot

Noņemiet kabeļa dzīslu izolāciju atbilstošā garumā, pielodējiet vai saspiediet vadus pie attiecīgajiem XLR kontaktiem, ievērojot standarta kontaktu sadalījumu (1. kontakts = zeme/ekrāns, 2. kontakts = karstais/+, 3. kontakts = aukstais/-), salieciet savienotāja korpusu un nostipriniet stiepes atslogošanas elementu. Uz paneļa montējamiem sievišķajiem savienotājiem vispirms piestipriniet un nostipriniet pie paneļa, pēc tam veiciet vadu pievienošanu saskaņā ar aprīkojuma izkārtojumu.

Ieteikumi

Izmantojiet Omnitronic 30208430 ar pareizi balansētiem kabeļiem un ievērojiet standarta XLR kontaktu sadalījumu, lai saglabātu signāla integritāti. Pārliecinieties, ka lodējumi vai saspiedumi ir tīri un ir uzstādīts stiepes atslogošanas elements, lai novērstu kabeļa nogurumu stacionārās instalācijās.
