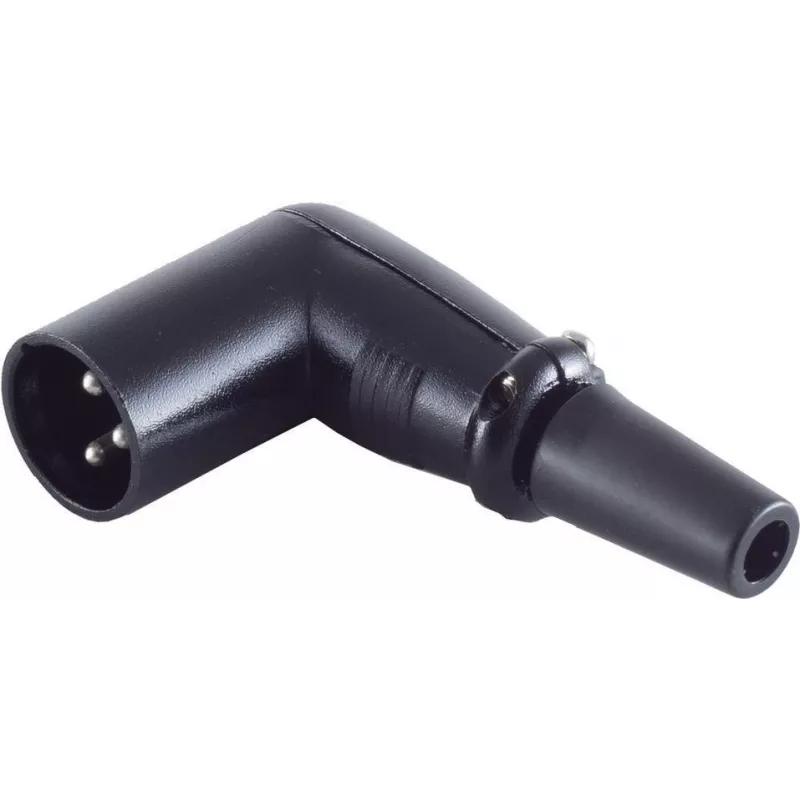

XLR leņķa savienotājs ShiverPeaks BS55006 — 3 kontaktu taisnleņķa mikrofona/kabeļa savienotājs, melns

ShiverPeaks BS55006 ir 3 kontaktu taisnleņķa XLR savienotājs melnā krāsā, paredzēts mikrofonu un balansēto audio kabeļu terminēšanai. Kompaktais taisnleņķa korpuss novieto kabeli tuvu iekārtas virsmām, samazina izvirzījumu un palīdz novērst pārmērīgu liekšanos savienojuma vietā. Savienotājs ir izstrādāts lietošanai vietās, kur nepieciešama izturīga vīrišķā vai sievišķā XLR saskarne ierobežotās telpās, piemēram, uz skatuvēm, statīvos un pārnēsājamās audio ierīcēs.

Priekšrocības

Leņķa dizains samazina kabeļa izejas profilu un mehānisko slodzi uz kabeļa vadiem un lodējuma punktiem. Izturīgs metāla korpuss un drošs bloķēšanas mehānisms nodrošina uzticamu elektrisko kontaktu un atkārtotu savienošanas ciklu izturību. Melnā apdare nodrošina diskrētu izskatu, kas iekļaujas kopējā skatuves un studijas aprīkojumā. Konstrukcija, kas piemērota balansētiem audio signāliem, atbalsta skaidru mikrofona un līnijas līmeņa pārraidi.

Piemērots

• Skatuves un dzīvās skaņas iestatījumiem, kur nepieciešami zema profila savienojumi
• Studijas instalācijām ar ierobežotu statīvu vai ielāpu paneļu dziļumu
• Pārnēsājamām ierakstu iekārtām un lauka mikrofoniem
• Skaņas pastiprināšanas sistēmām un audio ierīcēm, kur vajadzīgas izturīgas XLR terminācijas

Galvenās specifikācijas

• Savienotāja tips: 3 kontaktu XLR, taisnleņķa konfigurācija
• Kontaktu dzimums: piemērots vīrišķa vai sievišķa XLR terminēšanai atkarībā no versijas
• Apdare: melns korpuss zemas redzamības integrācijai
• Signālu saderība: balansēts audio mikrofona un līnijas līmeņa signāliem
• Korpusa materiāls: metāla korpuss mehāniskai izturībai
• Kabeļa vilces samazinājums: integrēts dizains, lai mazinātu liekšanas slodzi savienojuma vietā

Lietošana

Sagatavojiet mikrofona vai audio kabeli, noņemot ārējo apvalku un atsedzot ekrānu un iekšējos vadus saskaņā ar kabeļa ražotāja norādījumiem. Pielodējiet vai saspiediet iekšējos vadus pie atbilstošajiem XLR kontaktiem, ievērojot standarta shēmu (1. kontakts = zeme/ekrāns, 2. kontakts = karstais, 3. kontakts = aukstais), un salieciet savienotāja korpusu, lai nostiprinātu termināciju. Ievietojiet pabeigto savienotāju atbilstošajā XLR ligzdā, līdz fiksators nofiksējas, nodrošinot uzticamu kontaktu. Lai atvienotu, nospiediet atbrīvošanas fiksatoru un velciet savienotāju taisni ārā, lai izvairītos no kabeļa sagriešanas.

Ieteikumi

Ilgstošai uzticamībai izvairieties no asiem līkumiem taisnleņķa izejas tuvumā un izmantojiet papildu kabeļa balstus vai skavas, izvadot to gar skatuves malām vai statīviem. Regulāri pārbaudiet lodējuma punktus vai saspiedumus un bloķēšanas mehānismu, vai nav nodiluma biežas lietošanas gadījumā. Izvēlieties atbilstošo vīrišķo vai sievišķo versiju, lai tā atbilstu jūsu aprīkojumam, un pārbaudiet vadu polaritāti, lai saglabātu balansētā audio veiktspēju.
