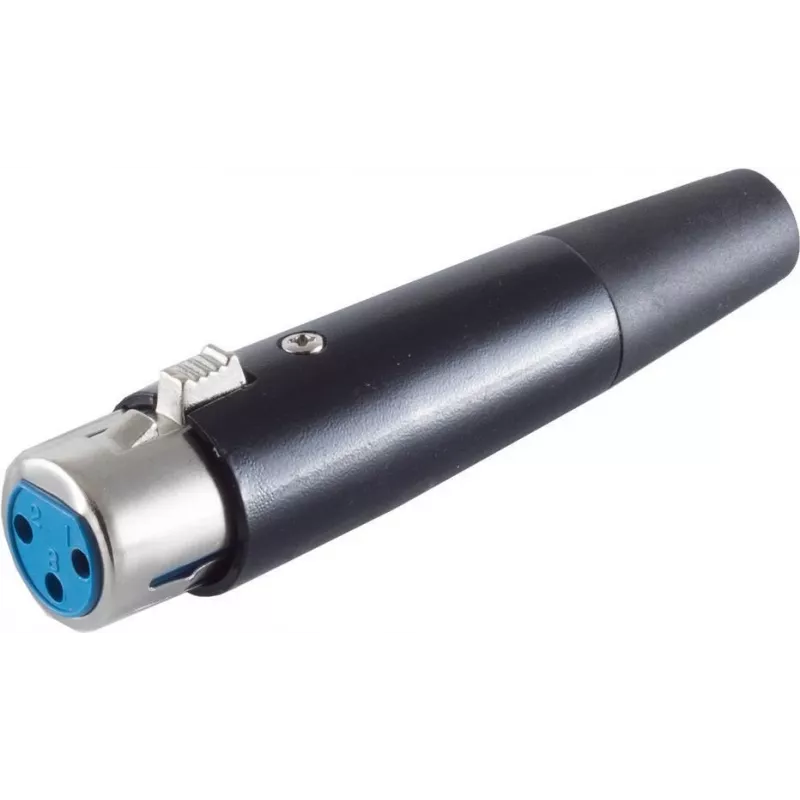

XLR savienotājs ShiverPeaks BS55025 melns korpuss — 3-pin audio mikrofona/līnijas savienotājs

ShiverPeaks BS55025 ir 3-pin XLR audio savienotājs ar melnu korpusu, kas paredzēts mikrofonu un līnijas līmeņa balansētiem audio savienojumiem. Savienotājs nodrošina drošu mehānisko savietojamību un standarta kontaktu izvietojumu profesionālai audio tehnikai, garantējot uzticamu signāla pārraidi tiešraides skaņai, studijas ierakstiem, apraidei un fiksētajām audio sistēmām. Tā kompaktais melnais korpuss un standarta XLR formas faktors padara to piemērotu kabeļkomplektiem, kur nepieciešams uzticams, nozarē standartizēts savienotājs.

Priekšrocības

Savienotājs piedāvā balansētu 3-pin XLR saskarni, kas samazina troksni un traucējumus mikrofonu un līnijas signāliem. Tā melnais korpuss nodrošina diskrētu vizuālo izskatu un aizsardzību iekšējiem kontaktiem, savukārt mehāniskais fiksators garantē drošu savienojumu lietošanas laikā. Konstrukcija atvieglo kabeļu tiešo termināciju un nemainīgu elektrisko kontaktu atkārtotai savienošanai.

Piemērots

• Mikrofonu vadiem un skatuves kabeļiem
• Līnijas līmeņa audio savienojumiem starp mikseriem, priekšpastiprinātājiem un procesoriem
• Studijas pārslēgumiem un pastāvīgām instalācijām norises vietās
• Apraides un OB (ārējās apraides) vajadzībām, kas prasa balansētus savienojumus

Galvenās specifikācijas

• Savienotāja tips: 3-pin balansēts XLR
• Korpusa krāsa: melna
• Kontaktu konfigurācija: standarta vīrišķā/sievišķā XLR kontaktu izvietojums
• Montāža/terminācija: kabeļu lodēšana vai presējama terminācija (atkarībā no kabeļa gala veida)
• Kontaktu materiāls: pārklāti kontakti uzticamai signāla vadītspējai
• Mehāniskā fiksācija: fiksatora/bloķēšanas mehānisms drošai savienošanai

Lietošanas norādījumi

Sagatavojiet kabeli, noņemot ārējo apvalku un izolējot trīs vadus. Ievērojiet standarta XLR vadu pieslēgšanas shēmu balansētam audio: kontakts 1 = zemējums/ekrāns, kontakts 2 = signāls/pozitīvais, kontakts 3 = atgriezeniskais/negatīvais. Ievietojiet un nostipriniet katru vadu attiecīgajā kontaktpunktā atbilstoši savienotāja terminācijas metodei, pēc tam salieciet korpusu. Pārliecinieties, ka mehāniskais fiksators ir iesaistīts, un veiciet ķēdes pārbaudi, lai apstiprinātu pareizu vadu pieslēgumu pirms pievienošanas aktīvajai audio tehnikai.

Ieteikumi

Lietojiet savienotāju ar balansētiem mikrofonu un līnijas līmeņa kabeļiem, lai saglabātu signāla kvalitāti. Izvairieties no pārmērīgas locīšanas vai slodzes terminācijas punktā un pasargājiet savienojumus no mitruma un kodīgas vides. Periodiski pārbaudiet kontaktu nodilumu un tīriet ar piemērotu kontaktu tīrītāju, ja tiek konstatēts periodisks savienojums.
