Zemējuma komplekts Schwaiger FEB4004 531

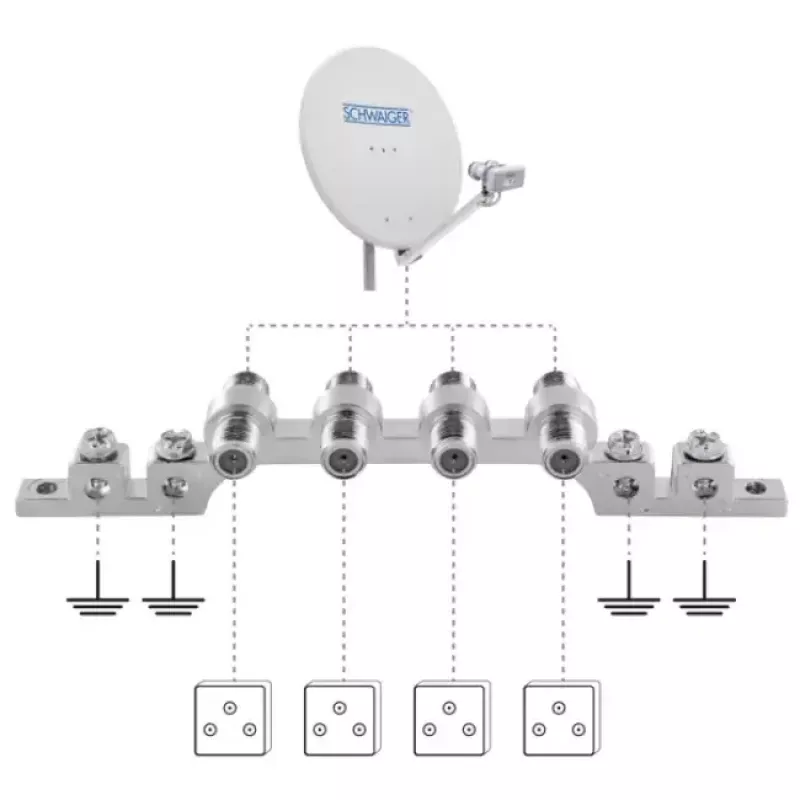

Šis SCHWAIGER® 4-virzienu zemējuma bloks (Zemējuma komplekts Schwaiger FEB4004 531) ir paredzēts koaksiālo kabeļu un multisviču metāla korpusu zemēšanai un potenciālu izlīdzināšanai antenu un satelītu sistēmās. Ierīce novada līdz četru koaksiālo kabeļu ekrānus caur kopēju zemējuma punktu; no turienes zemējuma vads savienojas ar potenciālu izlīdzināšanas kopni, lai novērstu potenciālu starpību.

Priekšrocības

Metāla konstrukcija ar sudrabotu apdari nodrošina mehānisku izturību un ilgu kalpošanas laiku. Četrvirzienu dizains ļauj centralizēti zemēt vairākas koaksiālās līnijas un metāla korpusus. Ierīce ir saderīga ar platjoslas, antenu un satelītu instalācijām, kur nepieciešama potenciālu izlīdzināšana, un tā palīdz samazināt potenciālu starpības risku starp savienotajiem komponentiem.

Piemērots

• Līdz četru koaksiālo kabeļu ekrānu zemēšanai
• Multisviču metāla korpusu potenciālu izlīdzināšanai
• Antenu un satelītu uztveršanas sistēmām
• Instalācijām, kur nepieciešams savienojums ar potenciālu izlīdzināšanas kopni

Galvenās specifikācijas

• Zīmols: SCHWAIGER
• Modelis / MPN: FEB4004 531
• EAN: 4004005019728
• Tips: 4-virzienu zemējuma bloks / zemējuma komplekts
• Materiāls / apdare: metāls, sudrabs

Lietošana

Izvelciet katra koaksiālā kabeļa ekrānu (ārējo vadītāju) caur atbilstošo zemējuma bloka spaili un nostipriniet saskaņā ar bloka stiprinājuma metodi. Savienojiet bloka zemējuma spaili ar ēkas potenciālu izlīdzināšanas kopni vai zemējuma vadu, izmantojot atbilstoša šķērsgriezuma zemējuma kabeli. Nodrošiniet, lai visi savienojumi būtu cieši un bez korozijas, un lai zemējuma vads atbilstu vietējiem elektroinstalācijas noteikumiem.

Ieteikumi

Uzstādiet un pievienojiet šo zemējuma komplektu saskaņā ar vietējiem standartiem un noteikumiem par zibensaizsardzību un potenciālu izlīdzināšanu. Ja neesat pārliecināts, konsultējieties ar kvalificētu elektriķi vai uzstādītāju, lai pārbaudītu zemējuma vada pareizu izmēru un pareizu savienojumu ar potenciālu izlīdzināšanas kopni.
