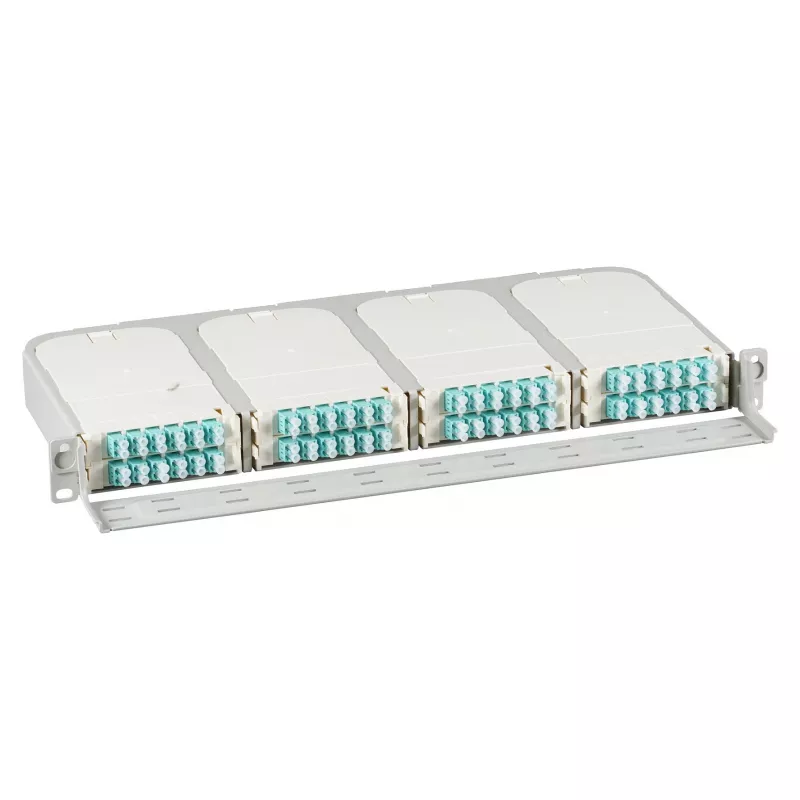

1U statīvā montējams nesējs FTTH moduļiem EFB Elektronik FTTH-BGT-1HE — 19 collas 48,3 cm, 8 moduļu sloti, priekšējais kabeļu paliktnis, līdz 96 LC pieslēgvietām 1U

EFB Elektronik FTTH-BGT-1HE ir 19" (48,3 cm) 1U statīvā montējams nesējs, kas izstrādāts FTTH instalācijām. Ierīce pieņem astoņus modulārus ieliktņus (saderīgi ar FTTH-MODUL-X / -XX sēriju) un nodrošina integrētu priekšējo kabeļu paliktni un kabeļu maršrutēšanu optisko savienojumu sakārtošanai. Kā kompakts plug & play risinājums tas ļauj izvietot līdz pat 96 LC pieslēgvietām vienā 1U telpā, vienkāršojot optisko šķiedru terminēšanu un patčošanu, vienlaikus maksimāli efektīvi izmantojot vietu telekomunikāciju statnēs.

Priekšrocības

Nesējs piedāvā augstu pieslēgvietu blīvumu minimālā statīva nospiedumā, ļaujot konsolidēt optisko šķiedru terminējumus vienā augstuma vienībā. Modulāru ieliktņu saderība nodrošina elastīgu konfigurēšanu un vienkāršu apkopi: atsevišķus moduļus var nomainīt vai pārkonfigurēt, nenoņemot visu nesēju. Iebūvētā kabeļu maršrutēšana un priekšējais kabeļu paliktnis palīdz uzturēt kārtīgus liekuma rādiusus un samazināt savienotāju mehānisko slodzi, uzlabojot optisko šķiedru ilgtermiņa darbību.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet FTTH-BGT-1HE standarta 19" statīvā, aizņemot vienu 1U vietu. Ievietojiet modulāros ieliktņus (FTTH-MODUL-X vai -XX sērija) astoņos pieejamos slotos atbilstoši nepieciešamajai pieslēgvietu konfigurācijai. Izvadiet ienākošos un patču kabeļus caur integrētajiem kabeļu maršrutēšanas ceļiem un nostipriniet tos priekšējā kabeļu paliktnī, lai uzturētu pareizus liekuma rādiusus. Marķējiet pieslēgvietas un moduļus pēc nepieciešamības, lai nodrošinātu darbības skaidrību. Moduļus var izņemt vai nomainīt atsevišķi, nenoņemot visu nesēju.

Ieteikumi

Izmantojiet rūpnīcas ieteiktos moduļus (FTTH-MODUL-X / -XX), lai nodrošinātu pareizu savietojamību un veiktspēju. Maršrutējot optiskās šķiedras, ievērojiet atbilstošus liekuma rādiusus un nostipriniet patču vadus, lai izvairītos no mehāniskas slodzes uz LC savienotājiem. Iepriekš plānojiet pieslēgvietu marķēšanu un statīva izkārtojumu, lai optimāli izmantotu augsta blīvuma 1U telpu.
