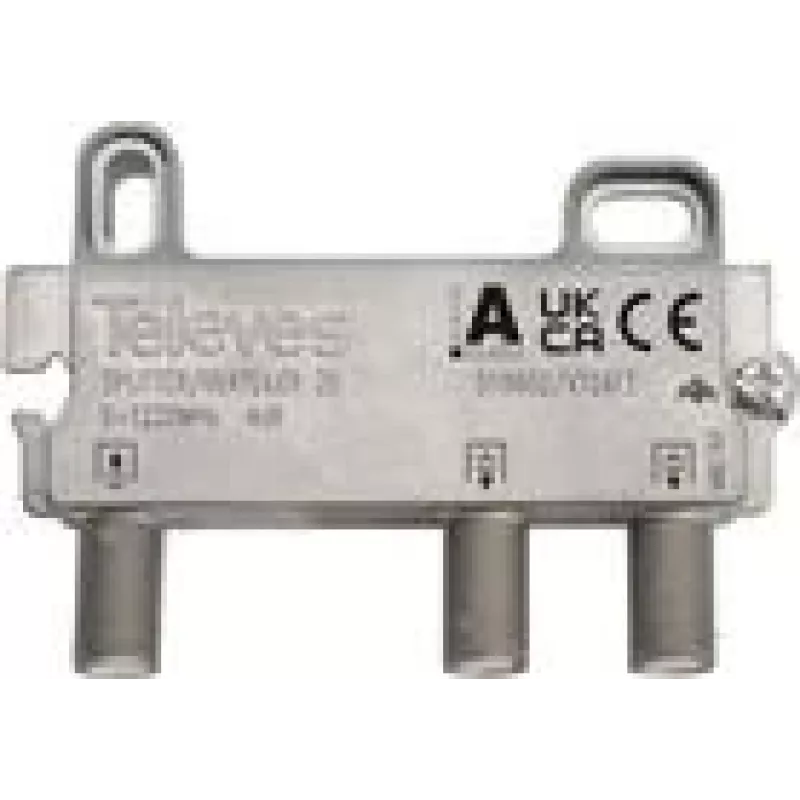

2 virzienu sadalītājs Televes VT24FZ 5–1218 MHz 4 dB

2 virzienu sadalītājs Televes VT24FZ 5–1218 MHz 4 dB ir pasīva RF ierīce, kas paredzēta viena ieejas signāla sadalīšanai divās izejās, saglabājot paredzamu veiktspēju plašā frekvenču diapazonā. Kompakts un mehāniski uzticams, šis sadalītājs piemērots TV un RF sadales instalācijām, kur viena antena, pastiprinātājs vai līnija jāpievada diviem uztvērējiem vai pakārtotajām ierīcēm. Ierīce atbalsta frekvences no 5 MHz līdz 1218 MHz ar aptuveni 4 dB ievades zudumu, nodrošinot vienmērīgu signāla sadali virszemes TV, satelīta IF sadalei piemērotajās joslās un citām RF lietojumprogrammām norādītajā diapazonā.

Priekšrocības

Televes VT24FZ piedāvā zemu un stabilu ievades zudumu visā darbības joslā, kā arī kompaktu formu, kas vienkāršo montāžu vadu skapjos vai antenu sistēmu tuvumā. Kā pasīvam sadalītājam tam nav nepieciešams barošanas avots, un tas nodrošina galvanisko izolāciju starp izejām, samazinot potenciālos traucējumu ceļus. Ierīce ir izstrādāta paredzamai pretestības saskaņošanai un minimālam atgriezeniskajam zudumam norādītajā frekvenču diapazonā, nodrošinot uzticamu signālu maršrutēšanu mājas un profesionālās instalācijās.

Piemērots

• Vienas antenas vai līnijas sadalīšanai, lai pievadītu divus televizorus vai uztvērējus
• Neliela mēroga RF sadalei dzīvojamās un vieglās komerciālās instalācijās
• Pastiprinātāja izejas savienošanai ar divām pakārtotajām ierīcēm
• Lauka instalācijām, kur nepieciešams kompakts, pasīvs sadalītājs

Galvenās specifikācijas

• Frekvenču diapazons: 5–1218 MHz
• Ievades zudums: 4 dB (tipisks)
• Izeju skaits: 2 virzienu sadale
• Pasīva ierīce: nav nepieciešama ārēja barošana
• Pretestība: 75 omi nomināli
• Kompakta mehāniskā konstrukcija, piemērota montāžai sadales kārbās

Kā lietot

Pievienojiet ienākošo RF padevi (antenu, pastiprinātāja izeju vai signāla līniju) sadalītāja ieejai, izmantojot piemērotus 75 Ω koaksiālos savienotājus un kabeli. Pievienojiet katru izejas portu mērķa ierīcēm vai sadales līnijām ar 75 Ω koaksiālo kabeli, nodrošinot drošus savienojumus un pareizu kabeļu maršrutēšanu. Izvairieties no pārmērīgas koaksiālo kabeļu locīšanas vai spriegošanas savienotāju vietās. Lai sasniegtu labākos rezultātus, novietojiet sadalītāju ekranētā vai laikapstākļu aizsargātā vietā, ja to lieto ārpus telpām vai mitrā vidē.

Ieteikumi

Pārliecinieties, ka kopējais ceļa zudums, ieskaitot sadalītāja ievades zudumu un kabeļa vājinājumu, nepazemina saņemto signālu zem pievienotās iekārtas minimālās prasības. Ja ķēdē tiek savienoti vairāki sadalītāji vai izmantoti gari kabeļu posmi, ņemiet vērā kumulatīvo zudumu un, ja nepieciešams, izmantojiet pastiprinātāju vai zemāku zudumu sadales topoloģiju. Uzturiet savienotājus tīrus un izmantojiet pret koroziju izturīgus piederumus āra vai mitrās vietās.
