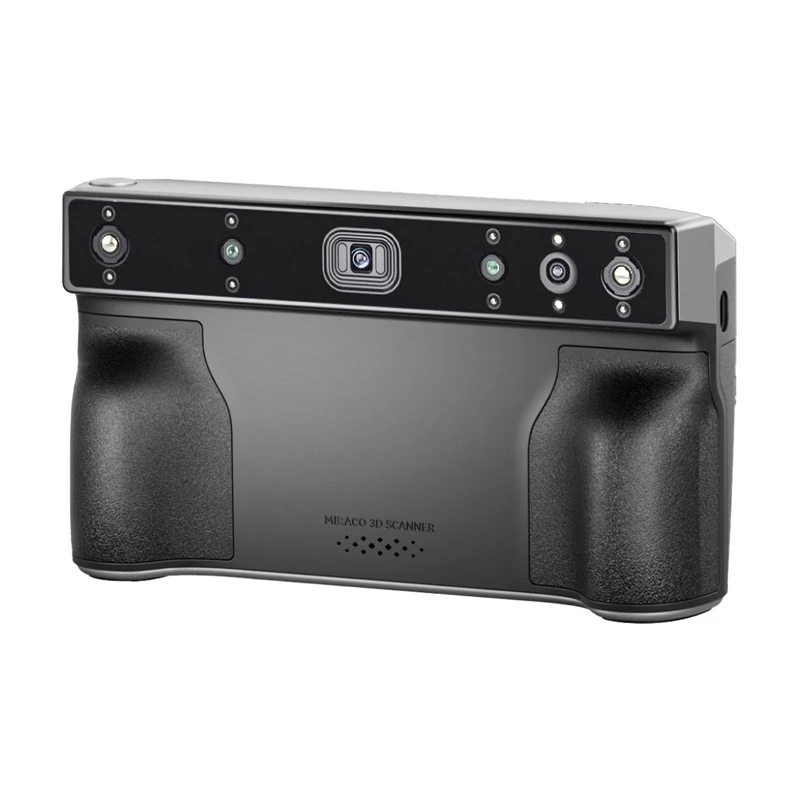

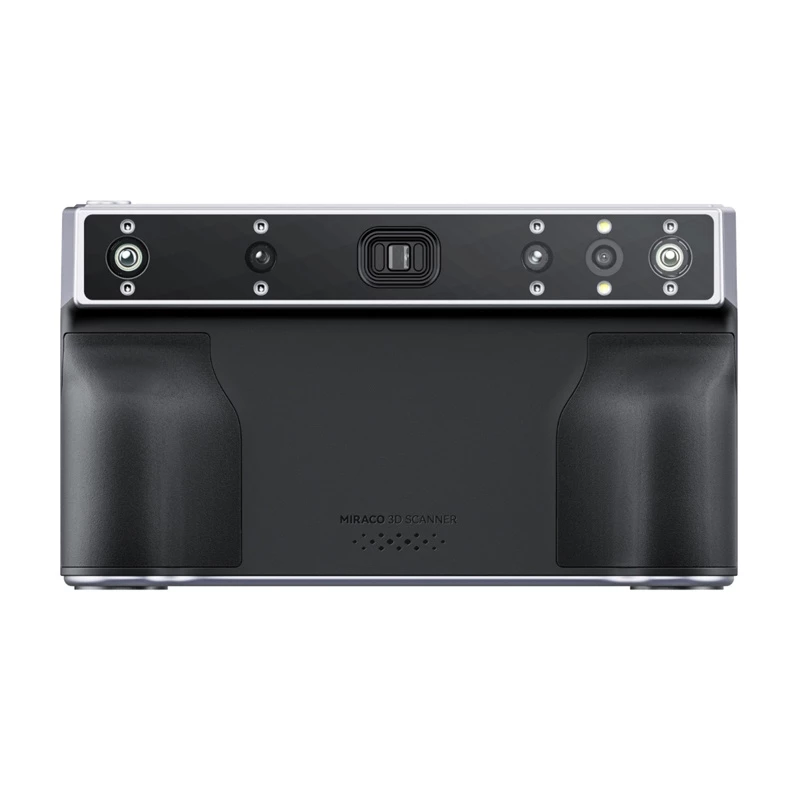

Revopoint Miraco Plus 3D skeneris
Revopoint Miraco Plus 3D skeneris, kas ieguvis prestižo Red Dot Award 2024 balvu, ir daudzpusīgs risinājums, kas apvieno fotogrammetriskās metroloģijas ultraprecizitāti ar elastību, lai skenētu gan mazākas detaļas, piemēram, skrūves, gan lielus rūpnieciskus objektus. Ar divkāršu optisko palielinājumu un ātrumu līdz 20 kadriem sekundē jūs iegūstat skaidru un ātru pat vissarežģītāko formu reģistrāciju, savukārt 48MP RGB kamera nodrošina spilgtu, dabisku krāsu atveidi 8K kvalitātē. Iebūvētais 9 asu IMU stabilizē katru kustību, novēršot izplūšanu, un 180° pagriežamais 2K AMOLED ekrāns ļauj intuitīvi sekot līdzi progresam reāllaikā. Ar četru soļu darbplūsmu (marķieru sagatavošana, fotografēšana, punktu mākoņa aprēķins un tveršana, un apstrāde un eksports) Miraco Plus vienkāršo prototipēšanu un progresīvu dizainu, nodrošinot augstākās kvalitātes mērījumus bez nepieciešamības piesaistīt papildu pakalpojumus.
Inovatīva fotogrammetriskā metroloģija
Miraco Plus pamatā ir ultraefektīva fotogrammetriskās metroloģijas sistēma, kas reāllaikā samazina kļūdu uzkrāšanos, savienojot secīgus punktu mākoņa fragmentus. Pateicoties tai, katra forma, pat vissarežģītākā, no iespaidīgām skulptūrām līdz sīkām mehāniskām detaļām, tiek kartēta ar nepārspējamu konsekvenci. Ar viena kadra precizitāti līdz 0,04 mm jūs nepalaidīsiet garām nevienu detaļu. Fotogrammetriskā garuma precizitāte 0,02 mm + 0,05 mm × L (m) nodrošina, ka jūsu modelis atbilst faktiskajiem izmēriem.
No mikroskopiskām skrūvēm līdz lieliem rūpnieciskiem objektiem
Miraco Plus viegli tiek galā gan ar smalkām juvelierizstrādājumu detaļām, gan lieliem automobiļu vai motociklu komponentiem. 2× optiskais palielinājums ļauj fokusēties uz vissīkākajām detaļām, un tveršanas ātrums līdz 20 kadriem sekundē nozīmē, ka jūs skenēsiet pat garus objektus ātri un vienmērīgi. Jūs pielāgosiet divus darbības režīmus (Viena kadra un Nepārtrauktais) savām vajadzībām neatkarīgi no skenējamās virsmas sarežģītības.
Nepārspējama krāsu kvalitāte un stabilitāte

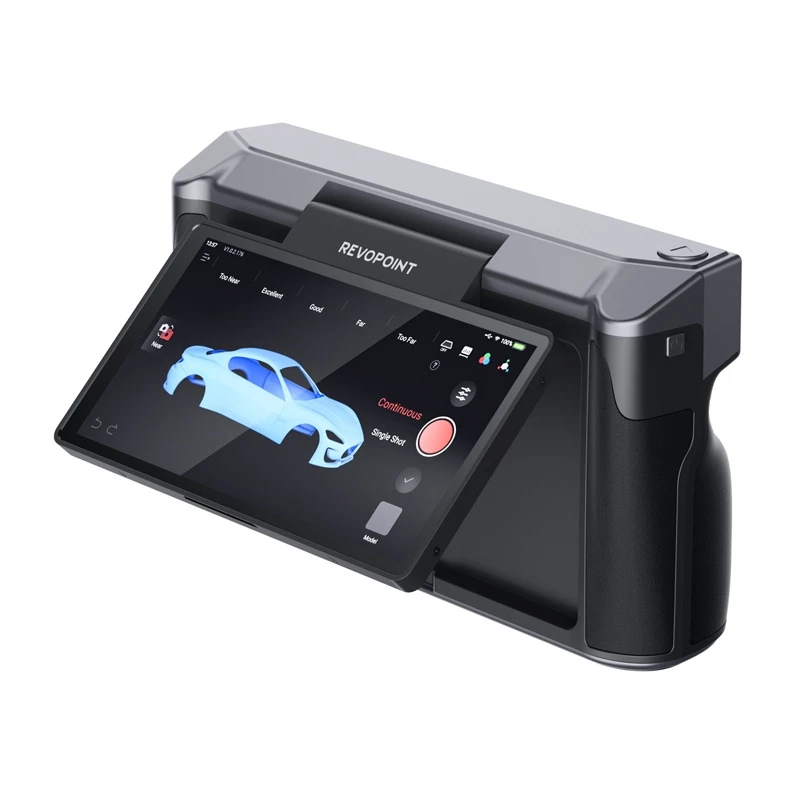

Iebūvētā 48 MP RGB kamera tver pilnu krāsu spektru 8K kvalitātē, tāpēc gataviem 3D modeļiem nav nepieciešama papildu krāsu korekcija. Stabilizācija, kuras pamatā ir 9 asu IMU (Inerciālā mērvienība, modulis, kas mēra objekta paātrinājumu un leņķisko ātrumu telpā, izmantojot akselerometrus un žiroskopus), novērš izplūšanu un trīcēšanu pat tad, ja strādājat uz lauka vai bez statīva. Liels, 2K AMOLED (Active-Matrix Organic Light-Emitting Diode, uzlabota displeja tehnoloģija, kas izmanto organiskās gaismas diodes) ekrāns, kas pagriežams par 180°, ļauj sekot līdzi skenēšanas progresam reāllaikā un jebkurā pozīcijā.
Intuitīva četru soļu darbplūsma
Visa digitalizācijas darbplūsma ir vienkāršota līdz četriem soļiem, kas tiek veikti, nepārvietojot datus no ierīces līdz galīgajam eksportam - pirmais solis ir sagatavošana (izvietojiet komplektā iekļautās mērlentes, kodētos mērķus un marķierus ap objektu vai uz tā - tie ir atsauces fotogrammetriskajai analīzei), fotografēšana (uzņemiet fotoattēlus no dažādiem leņķiem un augstumiem, līdz katrs objekta fragments ir kadrā), punktu mākoņu aprēķināšana un tveršana (Miraco Plus automātiski atpazīst marķieru pozīcijas, savieno uzņēmumus un izveido konsekventu punktu mākoni), un apstrāde un eksportēšana (progresīva programmatūra ļauj koriģēt, filtrēt un rediģēt modeli, pēc tam eksportēt gatavo failu uz darbvirsmu vai mākoni ar vienu klikšķi).
Komplektācija
- Miraco Plus 3D skeneris
- mērlentes
- magnētisko marķieru komplekts
- uzlīmējamo marķieru komplekts
- statīvs
- grozāmais galds
- krūšutēls (skenēšanai)
- grozāmā galda pārvalks
- marķieri
- 65W adapteris ar diviem USB Type-C portiem
- kalibrācijas plate skenēšanai no attāluma x4
- kalibrācijas plates pārnēsāšanas futrālis
- kalibrācijas plate tuvplāna skenēšanai
- "burvju paklājiņš" x2
- USB Type-C uz HDMI adapteris
- USB Type-C uz Type-A adapteris
- plaukstas siksna
- glabāšanas soma
- lietotāja rokasgrāmata
| Ražotājs | Revopoint |
|---|---|
| Modelis | Miraco Plus |
| Tehnoloģija | Četru infrasarkano staru strukturētās gaismas kamera ar optisko tālummaiņu un fotogrammetrisko metroloģiju |
| Viena kadra precizitāte | 0,02 mm |
| Viena kadra precizitāte | 0,04 mm |
| Fotogrammetriskā garuma precizitāte | 0,02 mm + 0,05 mm x L (m) |
| Sapludināto punktu attālums | 0,05 mm |
| Darba diapazons | 100 - 1000 mm |
| Atsevišķa tveršanas laukums tuvākajā attālumā | 28 x 53 mm pie 100 mm |
| Atsevišķa tveršanas laukums tālākajā attālumā | 975 x 775 mm pie 1000 mm |
| Minimālais skenēšanas tilpums | 10 x 10 x 10 mm |
| Maksimālais skenēšanas tilpums | 4 × 4 x 4 m |
| Skenēšanas ātrums | 20 kadri sekundē |
| Kameras izšķirtspēja | Dziļuma kamera: 2MP, RGB kamera: 48MP |
| Procesors | 8 kodolu ARM A76, 2,4GHz, Mali G52 GPU |
| 3D gaismas avots | 1. klases infrasarkanā gaisma |
| RAM un iekšējā atmiņa | 32 GB + 256 GB |
| Papildgaismas | Dziļuma kamera: 8, RGB kamera: 2 |
| Sensori | 9 asu IMU |
Kā lietot
Novietojiet komplektā iekļautos marķierus un kodētos mērķus ap objektu vai uz tā saskaņā ar ieteicamo izkārtojumu, pēc tam izvēlieties Viena kadra vai Nepārtraukto režīmu atkarībā no objekta izmēra un virsmas sarežģītības. Uzņemiet fotoattēlus no vairākiem leņķiem un augstumiem, līdz visas virsmas ir noklātas; Miraco Plus automātiski atpazīst marķieru pozīcijas un savieno uzņēmumus, lai ģenerētu konsekventu punktu mākoni. Pēc tveršanas izmantojiet iebūvētos apstrādes rīkus, lai filtrētu, koriģētu un uzlabotu modeli, pēc tam eksportējiet galīgo failu uz darbvirsmu vai mākoņglabātuvi.
Ieteikumi
Lai iegūtu labākos rezultātus, izmantojiet piegādātās kalibrācijas plates un magnētiskos vai uzlīmējamos marķierus, lai nodrošinātu stabilus atskaites punktus. Ļoti maziem objektiem izmantojiet tuvplāna kalibrācijas plati un 2× optisko palielinājumu; lieliem objektiem strādājiet darba diapazona tālākajā galā un iespējojiet nepārtraukto tveršanu. Skenējot ārā vai nestabilos apstākļos, paļaujieties uz 9 asu IMU stabilizāciju un apsveriet iespēju izmantot statīvu maksimālai konsekvencei.
