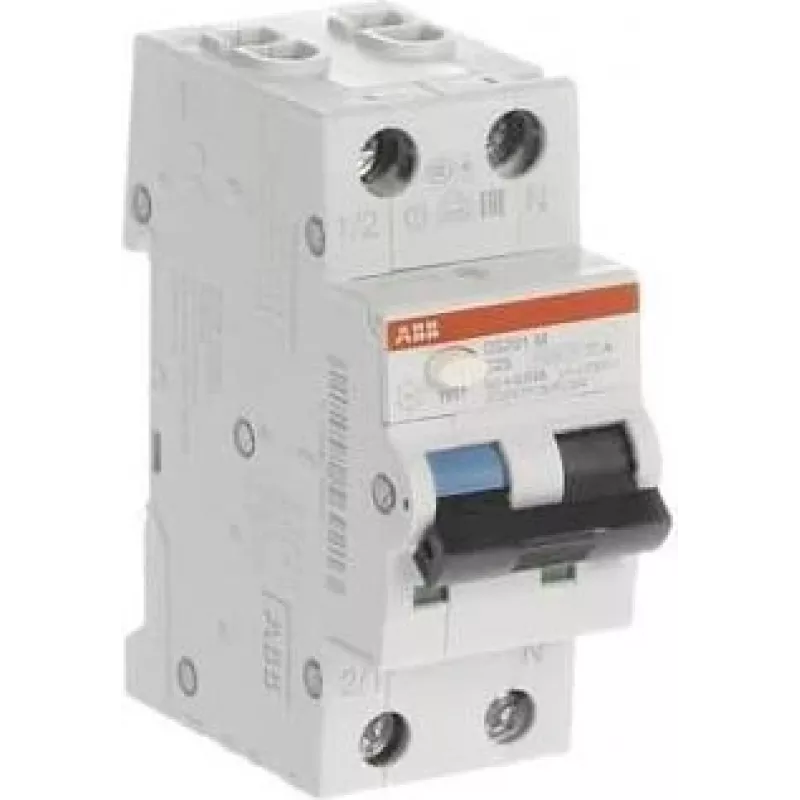

ABB 2CSR275180R0165 RCBO 1P+N 16A C līkne 30mA maiņstrāvas tips 6kA 2 moduļi DS201

Elektriskās kļūmes un pārslodzes var radīt bīstamas situācijas, bojājot iekārtas un apdraudot cilvēku drošību. ABB 2CSR275180R0165 apvieno noplūdes strāvas aizsardzību un pārstrāvas aizsardzību vienā kompaktā ierīcē, nodrošinot uzticamu aizsardzību cilvēkiem un instalācijām. Šis RCBO no DS201 sērijas nosaka zemējuma noplūdes strāvas līdz 30 mA un izslēdzas uzreiz, kā arī aizsargā pret pārslodzēm un īssavienojumiem ar C līknes raksturlīkni. Tas ir ideāls risinājums dzīvojamām un komerciālām lietojumprogrammām, kur gan drošība, gan vieta ir svarīga.

Kam tas paredzēts

Šī ierīce ir paredzēta elektriķiem, sadales skapju ražotājiem un objektu pārvaldniekiem, kuriem nepieciešams aizsargāt gala ķēdes sadales skapjos. Tā ir īpaši piemērota kontaktligzdām, apgaismojuma ķēdēm un citām slodzēm, kur nepieciešama cilvēku aizsardzība pret elektriskās strāvas triecienu. 1P+N dizains ar divu moduļu platumu ļauj viegli integrēt standarta DIN sliedes korpusos, ietaupot vietu, nezaudējot drošību.

Galvenās īpašības

• Kombinēta noplūdes strāvas un pārstrāvas aizsardzība (RCBO)
• Nominālā strāva 16 A, izslēgšanas raksturlīkne C
• Jutība 30 mA, maiņstrāvas tipa noplūdes strāvas noteikšana
• Pārrāvuma jauda 6 kA, nominālais spriegums 230 V maiņstrāva
• Kompakts 2 moduļu platums, montāža uz DIN sliedes
• Augsta elektriskā un mehāniskā izturība
• Atbilst IEC/EN 61009-1

Specifikācijas

• Produkta veids: RCBO
• Sērija: DS201
• Polu skaits: 1P+N
• Nominālā strāva (In): 16 A
• Izslēgšanas raksturlīkne: C
• Nominālā noplūdes darba strāva (IΔn): 30 mA
• Noplūdes strāvas veids: maiņstrāva
• Nominālais spriegums (Ue): 230 V maiņstrāva
• Nominālā frekvence: 50/60 Hz
• Nominālā īssavienojuma jauda (Icn): 6 kA
• Moduļu skaits: 2
• Montāžas veids: DIN sliede
• Elektriskā izturība: 10000 cikli
• Mehāniskā izturība: 20000 cikli
• Termināļa veids: skrūvju termināļi
• Termināļa jauda, stingrs vads: 35 mm²
• Termināļa jauda, elastīgs vads: 25 mm²
• Aizsardzības pakāpe: IP20 (termināļi)
• Darba temperatūras diapazons: -25 līdz +55 °C
• Standarti: IEC/EN 61009-1

Padomi

Uzstādot šo RCBO, pārliecinieties, ka augšpusē esošā pārstrāvas aizsardzība ir saskaņota, lai izvairītos no nevēlamas atslēgšanās. Ķēdēm ar elektroniskām slodzēm, kas var radīt līdzstrāvas noplūdes strāvas, apsveriet A vai B tipa noplūdes strāvas ierīces izmantošanu. Pēc uzstādīšanas un periodiski apkopes laikā vienmēr pārbaudiet ierīci, izmantojot testa pogu.
