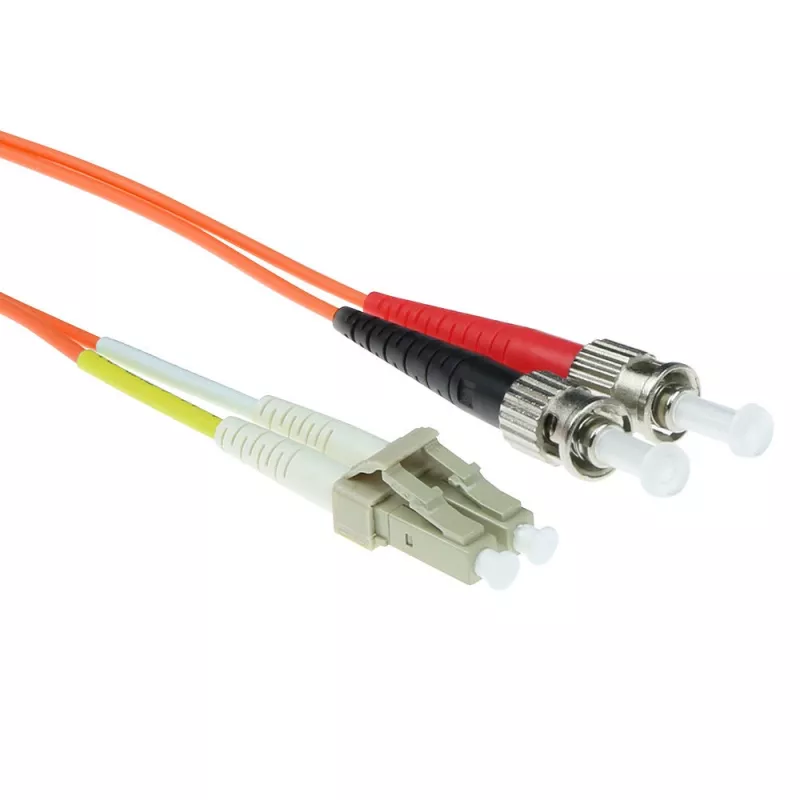

ACT 1,5 m LSZH daudzmodu 62.5/125 OM1 optiskais komutācijas kabelis, duplekss, ar LC un ST savienotājiem

ACT 1,5 m LSZH daudzmodu 62.5/125 OM1 dupleksais LC ST optiskais komutācijas kabelis ir 1,5 metrus garš dupleksais optiskais vads, kas paredzēts iekštelpu tīklošanai, kur nepieciešama drošība un prognozējama daudzmodu veiktspēja. Kabelim ir Low Smoke Zero Halogen (LSZH) ārējais apvalks, kas samazina toksisku un kodīgu izgarojumu daudzumu ugunsgrēka gadījumā, un tas ir piemērots lietošanai slēgtās vai publiskās telpās. Daudzmodu 62.5/125 OM1 šķiedra atbalsta mantotos daudzmodu savienojumus un īsa attāluma datu pārraidi, nodrošinot dupleksos LC un ST savienotāju galus elastīgai pārslēgšanai starp iekārtām un ielāpu paneļiem.

Priekšrocības

LSZH apvalks nodrošina uzlabotus drošības raksturlielumus salīdzinājumā ar standarta PVC apvalkotiem kabeļiem, padarot kabeli piemērotu instalācijām birojos, skolās, slimnīcās un citās apdzīvotās ēkās. Dupleksā konstrukcija ar LC un ST savienotājiem ļauj nodrošināt pilnu duplekso datu plūsmu un vieglu pielāgošanos starp ierīcēm, kurām nepieciešamas maza formfaktora LC un bajonetes tipa ST saskarnes. Daudzmodu OM1 šķiedra nodrošina stabilu optisko veiktspēju īsa attāluma lietojumiem un ir saderīga ar izplatītiem daudzmodu raiduztvērējiem un mantoto infrastruktūru.

Piemērots

• Iekštelpu maģistrāles un horizontālā pārslēgšana birojos un datu telpās
• Tīkla iekārtu starpsavienojumi starp komutatoriem, raiduztvērējiem un ielāpu paneļiem
• Vidēm, kur nepieciešama zemu dūmu, zemu toksiskuma kabeļu sistēma, piemēram, sabiedriskās ēkās un veselības aprūpes iestādēs
• Īsa attāluma daudzmodu savienojumiem, laboratoriju iekārtojumiem un mantotajām daudzmodu instalācijām

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu 62.5/125 μm (OM1)
• Garums: 1,5 metri
• Apvalka materiāls: LSZH (Low Smoke Zero Halogen)
• Konfigurācija: Duplekss
• Savienotājs A: LC (duplekss)
• Savienotājs B: ST (duplekss)
• Pulēšanas tips: parasti UPC vai PC atkarībā no rūpnīcas apdares

Kā lietot

Izvelciet 1,5 m ACT daudzmodu duplekso kabeli starp LC pieslēgvietu vienā ierīcē un ST pieslēgvietu otrā, nodrošinot, ka savienotāji pirms ievietošanas ir tīri un brīvi no putekļiem. Izlīdziniet atslēgas pozīciju LC savienotājam ar LC ligzdu un ievietojiet, līdz noklikšķ; ST savienotājam izlīdziniet bajonetes stiprinājumu, ievietojiet un pagrieziet, lai bloķētu. Izvairieties no stingriem līkumiem savienotāju galu tuvumā un ievērojiet daudzmodu šķiedrai ieteikto liekšanas rādiusu, lai novērstu signāla zudumu. Kad kabelis netiek aktīvi izmantots, aizsargājiet savienotāju galus ar putekļu vāciņiem un glabājiet kabeli satītu, bez locījumiem.

Ieteikumi

Optimālai veiktspējai notīriet šķiedru gala virsmas pirms katras savienošanas, izmantojiet atbilstošus daudzmodu raiduztvērējus, kas saskaņoti ar OM1 specifikācijām, un uzstādiet kabeļu ceļus prom no spēcīgiem EMI avotiem. Izvēlieties LSZH kabeļu sistēmu vietās ar stingrām ugunsdrošības prasībām; pārbaudiet sistēmas zudumu budžetu, ja sajaucat šķiedru tipus vai savienotāju stilus.
