BlueOptics F5-UPG-QSFP4X10LR-1M-BO InfiniBand/optiskās šķiedras kabelis MTP 4x LC 1m G.657.A1

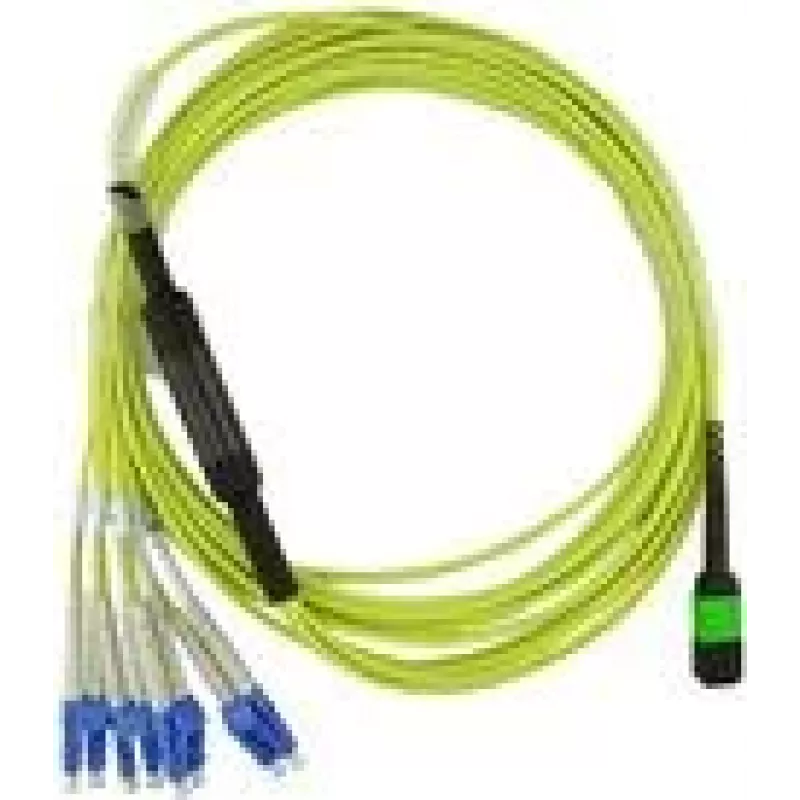

BlueOptics F5-UPG-QSFP4X10LR-1M-BO ir 1 metra InfiniBand/optiskās šķiedras komutācijas kabelis ar MTP daudzšķiedras savienotāju vienā galā un četriem LC dupleksa savienotājiem otrā galā. Tas izmanto liecei nejutīgu vienmoda G.657.A1 šķiedru un liesmu slāpējošu LSZH apvalku, kas paredzēts augstas veiktspējas optiskajiem savienojumiem datu centros, telesakaru un serveru vidē. Kabelis nodrošina zemu ievades zudumu un augstu atstarošanas zudumu, un ir paredzēts tiešai savienošanai starp ielāpu paneļiem, raiduztvērējiem un augsta blīvuma optisko aprīkojumu.

Priekšrocības

Šis MTP uz 4x LC kabelis nodrošina kompaktu, augsta blīvuma savienojamību, vienlaikus saglabājot zemu vājinājumu, pateicoties G.657.A1 vienmoda šķiedrai. LSZH ārējais apvalks samazina halogēnu emisijas un dūmus ugunsgrēka gadījumā, padarot to piemērotu slēgtām uzstādīšanas vietām. Savienotāji izmanto cirkonija keramikas ferulas, lai nodrošinātu konsekventu optisko izlīdzināšanu un ilgmūžību, un katrs kabelis ir rūpnīcā testēts ar interferometru un OTDR, lai dokumentētu ievades zudumu un atstarošanas zudumu vērtības.

Piemērots

Galvenās specifikācijas

Lietošanas veids

Izvelciet kabeli, izvairoties no asiem līkumiem un mehāniskas slodzes; ievērojiet minimālo liekuma rādiusu G.657.A1 šķiedrai. Ievietojiet MTP savienotāju MTP/QSFP adapterī vai modulī ar pareizo orientāciju un nofiksējiet to vietā. Pievienojiet LC dupleksa savienotājus atbilstošajos LC portos vai raiduztvērējos, nodrošinot pareizu polaritāti. Līdz uzstādīšanai turiet aizsargvāciņus uz savienotājiem, lai novērstu piesārņojumu. Ja nepieciešams, pārbaudiet savienojuma veiktspēju, izmantojot pievienoto mērījumu pārskatu, vai veiciet papildu ievades zuduma testēšanu pēc uzstādīšanas.

Ieteikumi

Saglabājiet liekuma rādiusu lielāku par ražotāja noteikto minimumu (parasti norādīts G.657.A1) un izvairieties no pārmērīga vilkšanas spēka. Pirms savienošanas tīriet savienotāju gala virsmas ar apstiprinātiem šķiedru tīrīšanas rīkiem un uzglabājiet kabeli ar aizsargvāciņiem, kad tas netiek izmantots. Kritiskiem savienojumiem salīdziniet pēcuzstādīšanas testa rezultātus ar rūpnīcas pārskatu, lai apstiprinātu sagaidāmo veiktspēju.
