Optiskās šķiedras kabelis EFB Elektronik MTPF08LCOM4-5 5 m

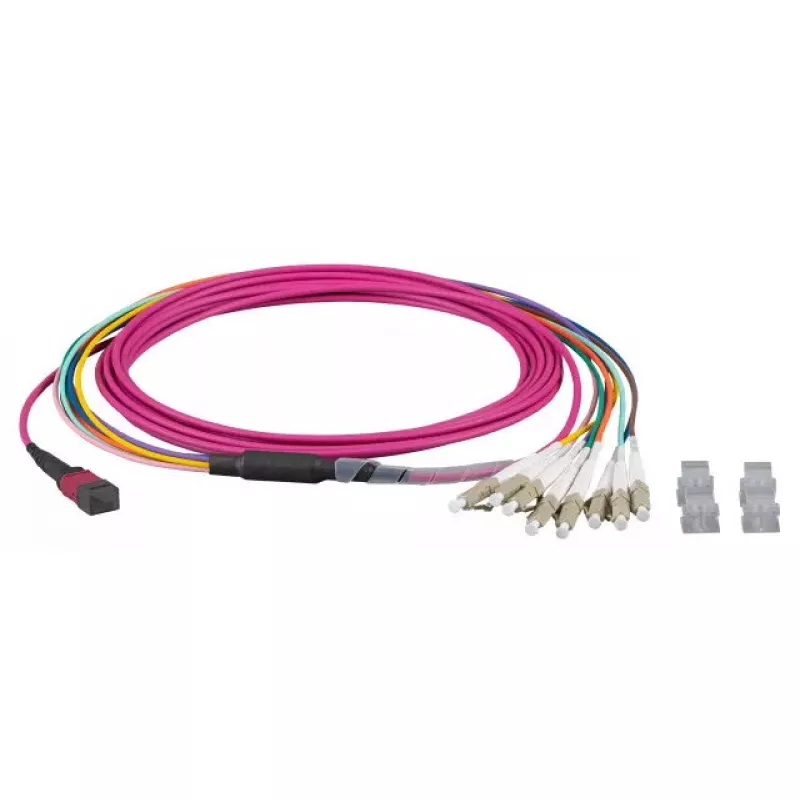

EFB Elektronik MTPF08LCOM4-5 5 m optiskās šķiedras kabelis ir iepriekš terminēts daudzmodu kabeļu maģistrāles risinājums, kas paredzēts augsta blīvuma tīkla vidēm. Šis 5 metru OM4 komplekts vienā galā ir aprīkots ar MTP vīrišķo savienotāju, bet otrā – ar astoņiem LC savienotājiem, nodrošinot pilnduplekso datu pārraidi. Kabeļa violetais apvalks norāda uz OM4 veiktspēju, kas nodrošina paaugstinātu joslas platumu un samazinātu modālo dispersiju, tādēļ tas ir piemērots īsa līdz vidēja attāluma savienojumiem datu centros un uzņēmumu tīklos.

Priekšrocības

Kabelis nodrošina kompaktu augsta blīvuma savienojamību ar MTP uz 8× LC atzarojumu, ļaujot vienā maģistrālē izveidot vairākus paralēlus kanālus. OM4 daudzmodu šķiedra atbalsta lielāku joslas platumu tipiskos datu centru attālumos salīdzinājumā ar zemākas klases daudzmodu kabeļiem. Iepriekš terminētais komplekts samazina uzstādīšanas laiku un savienotāju piesārņojuma risku uz vietas. 5 m garums piedāvā elastību starp statīviem vai ielāpu veidošanai, vienlaikus saglabājot paredzamu optisko veiktspēju.

Piemērots

• Datu centru maģistrālo saišu un iekārtu starpsavienojumu veidošanai
• Augsta blīvuma ielāpu paneļiem un MPO/MTP maģistrālēm
• 10G, 40G un 100G daudzmodu paralēlās optikas lietojumiem OM4 darbības attālumā
• Servera–slēdža un slēdža–slēdža īsa attāluma savienojumiem

Galvenās specifikācijas

• Šķiedras tips: OM4 daudzmodu šķiedra
• Garums: 5 metri
• Savienotāju konfigurācija: MTP (vīrišķais) uz 8 × LC duplekss
• Režīms: Daudzmodu, pilndupleksais atbalsts
• Krāsa: Violets apvalks, kas norāda uz OM4 specifikāciju
• Lietošanas vide: Iekštelpās, datu centros un tīkla statīvos

Lietošana

Izvelciet kabeli kabeļu pārvaldības teknēs vai ielāpu kanālos, izvairoties no asiem līkumiem un mehāniskas slodzes. Pirms savienošanas notīriet savienotājus ar piemērotiem optisko šķiedru tīrīšanas instrumentiem, lai nodrošinātu zemus ievades zudumus un uzticamus savienojumus. Pievienojiet MTP savienotāju MTP portam vai adaptera panelim un pievienojiet LC savienotājus atbilstošajiem dupleksajiem portiem optiskajos raiduztvērējos vai ielāpu paneļos, ievērojot jūsu aprīkojumam nepieciešamo polaritāti un kanālu kartējumu. Nostipriniet kabeli pie statīva elementiem, izmantojot Velcro siksnas vai kabeļu saites, atstājot apkopes cilpas, ja nepieciešams apkopei.

Ieteikumi

Ievērojiet liekuma rādiusu, kas nav mazāks par ražotāja noteikto minimumu, un izvairieties no pārmērīga vilkšanas spēka. Izmantojiet speciālus MTP ielāpu paneļus vai pārveidotāju kasetes, pārveidojot uz vairākiem LC portiem, un pēc uzstādīšanas veiciet optisko zudumu testēšanu, lai pārbaudītu pilnīgu veiktspēju.
