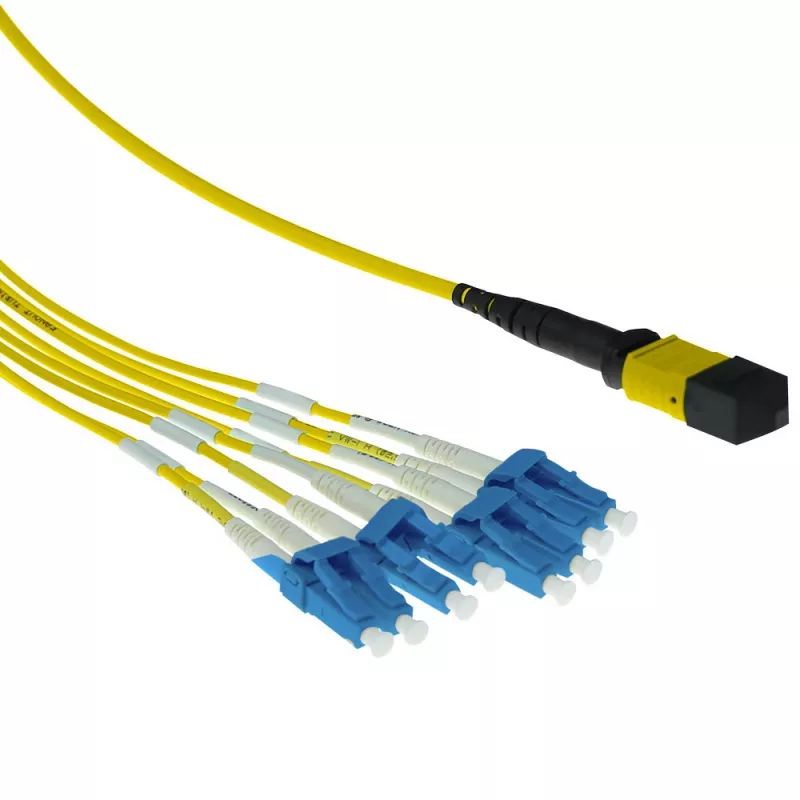

ACT 1 metra vienmoda 9/125 OS2 fanout komutācijas kabelis 1 X MTP sieviešu - 4 X LC duplex 8 šķiedras

ACT fanout komutācijas kabelis 1 metrs vienmoda 9/125 OS2 1xMTP-4xLC ir augsta blīvuma šķiedru montāža, kas paredzēta MTP maģistrāļu savienošanai ar LC aprīkojumu serveru telpās un datu centros. Šis 1 m kabelis nodrošina astoņas vienmoda šķiedras kompaktā fanout konfigurācijā ar sieviešu MTP savienotāju vienā galā un četriem LC duplex savienotājiem otrā, ļaujot izveidot apvienotus ātrdarbīgus savienojumus ar zemu ievades zudumu un kontrolētu atstarošanas zudumu. 9/125 µm vienmoda serde atbalsta liela attāluma pārraides raksturlielumus un pilnduplekso darbību, padarot kabeli piemērotu modernām optisko tīklu arhitektūrām.

Priekšrocības

Šis fanout kabelis piedāvā kompaktu izmēru un vienkāršu migrācijas ceļu starp MPO/MTP mugurkaula kabeļiem un LC duplex pieslēgvietām. Tā vienmoda 9/125 konstrukcija samazina vājinājumu attālumā un nodrošina nemainīgu optisko veiktspēju. Integrētā fanout montāža samazina savienojumu sarežģītību un palīdz uzturēt kabeļu pārvaldības standartus augsta blīvuma statņos. Sieviešu MTP gala apdare nodrošina polaritātes un orientācijas iespējas, kas ir saderīgas ar izplatītiem ātrdarbīgiem raiduztvērējiem.

Piemērots

• MTP/MPO maģistrālo kabeļu savienošanai ar LC aprīkotiem slēdžiem, raiduztvērējiem un ielāpu paneļiem
• Augsta blīvuma datu centru kabeļiem un konsolidācijai 10/40/100 GbE vidēs
• Šķiedru mugurkaula līdz aprīkojuma puses gala pieslēgumiem statņu un korpusu instalācijās
• Vidēm, kur nepieciešami zema ievades zuduma vienmoda savienojumi un paredzama veiktspēja

Galvenās specifikācijas

• Šķiedras tips: Vienmoda 9/125 µm (OS2)
• Garums: 1 metrs
• Savienotājs A: 1x MTP sieviešu
• Savienotājs B: 4x LC duplex (kopā 8 šķiedras)
• Konfigurācija: Fanout/izvadošā montāža
• Veiktspēja: Zems ievades zudums, pilndupleksā atbalsts
• Tipiski pielietojumi: Datu centru ielāpu savienošana, aprīkojuma starpsavienojumi

Kā lietot

Izvelciet 1 m fanout kabeli starp MTP maģistrāli vai paneli un LC pieslēgvietām mērķa ierīcē vai ielāpu panelī, izvairoties no asiem līkumiem un saglabājot vienmoda šķiedrai noteikto minimālo liekuma rādiusu. Ievietojiet sieviešu MTP savienotāju atbilstošajā vīriešu MTP adapterī vai kasetē ar pareizu orientāciju, pēc tam pievienojiet katru LC duplex spraudni atbilstošajās LC ligzdās. Pirms savienošanas pārliecinieties, ka savienotāji ir tīri, lai novērstu veiktspējas pasliktināšanos. Pēc uzstādīšanas pārbaudiet līnijas nepārtrauktību un optiskos zudumus ar atbilstošu testēšanas aprīkojumu.

Ieteikumi

Izmantojiet putekļu vāciņus neizmantotajiem savienotājiem, pirms uzstādīšanas veiciet savienotāju tīrīšanu ar piemērotiem šķiedru tīrīšanas rīkiem un nostipriniet fanout montāžu kabeļu organizatoros, lai novērstu mehānisku spriegumu. Kritiskiem savienojumiem veiciet optisko zudumu un gala virsmas pārbaudes, lai apstiprinātu atbilstību tīkla prasībām.
