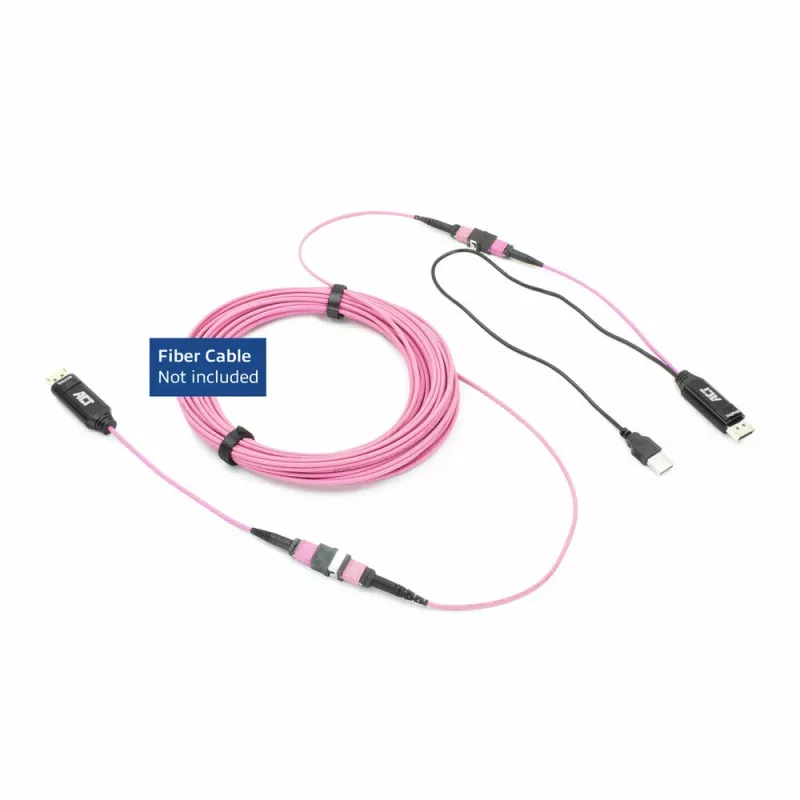

ACT DisplayPort uz MTP/MPO adapteru komplekts DisplayPort savienojuma pagarināšanai līdz 8K@60Hz

Pagariniet 8K DisplayPort signālu līdz 300 metriem, izmantojot ACT DisplayPort uz MTP/MPO adapteru komplektu (AK4165). Adapteru komplekts atbalsta DisplayPort video līdz 8K@60Hz, izmantojot OM3/OM4 MTP/MPO optiskās šķiedras kabeļus ar polaritāti B, izmantojot modulārus raidītāja (TX) un uztvērēja (RX) blokus, kurus var apmainīt, lai nodrošinātu elastīgu uzstādīšanu. Adapteri izmanto optisko šķiedru, lai saglabātu joslas platumu un izturētu pret elektromagnētiskiem un radiofrekvenču traucējumiem.

Priekšrocības

OM3/OM4 MTP/MPO optiskās šķiedras izmantošana nodrošina optimālu signāla integritāti, joslas platumu un ātrumu visā garumā (ar OM4 līdz 300 metriem; OM3 līdz 100 metriem). Dati un video tiek pārraidīti pa optisko šķiedru, tāpēc signāls ir imūns pret elektromagnētiskajiem traucējumiem (EMI) un radiofrekvenču traucējumiem (RFI). TX un RX moduļi ir savstarpēji aizvietojami, nodrošinot divvirzienu izmantošanu, apmainot kabeļu galus, nevis nomainot visu kabeli. Adapteru komplekts ir saderīgs ar vīrišķa tipa DisplayPort savienotājiem un atbilst CE un UKCA standartiem.

Piemērots

• DisplayPort video savienojumu pagarināšanai līdz 8K@60Hz lielos attālumos
• Profesionālām AV instalācijām un apraides vidēm, kur nepieciešama EMI/RFI imunitāte
• Datu centru vai strukturētās kabeļu sistēmas iestatījumiem, izmantojot OM3/OM4 MTP/MPO optisko šķiedru ar polaritāti B

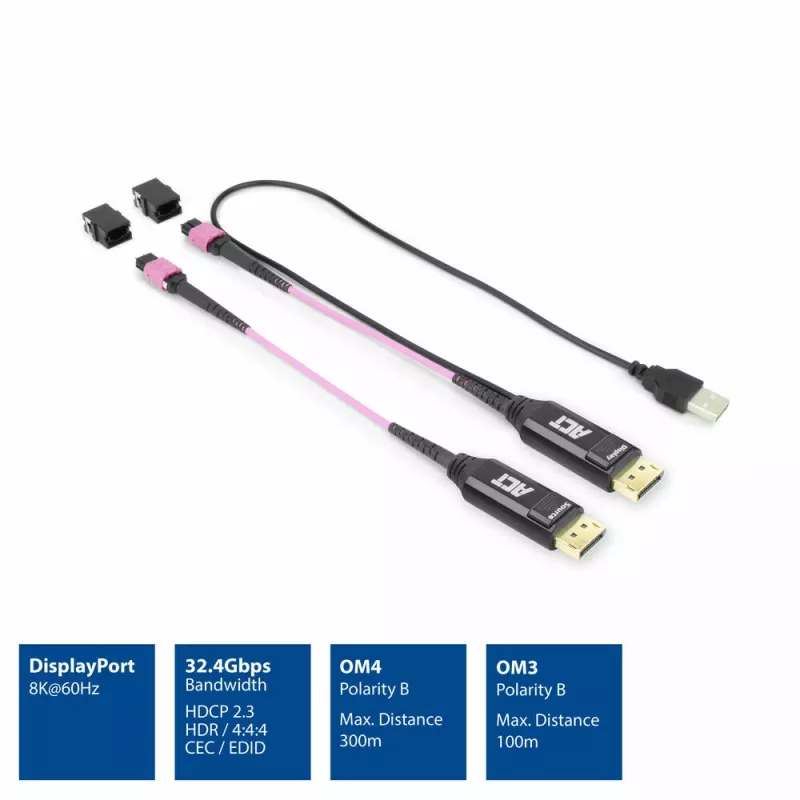

Galvenās specifikācijas

• Modelis: AK4165
• Atbalstītā izšķirtspēja: 8K@60Hz
• Kabeļa tips: OM3/OM4 MTP/MPO (polaritāte B)

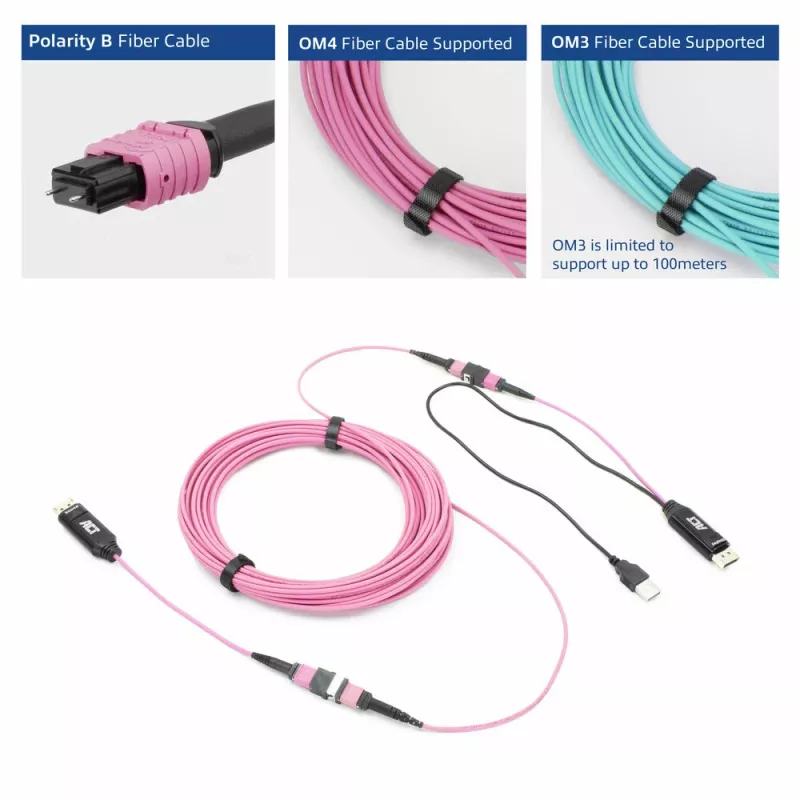

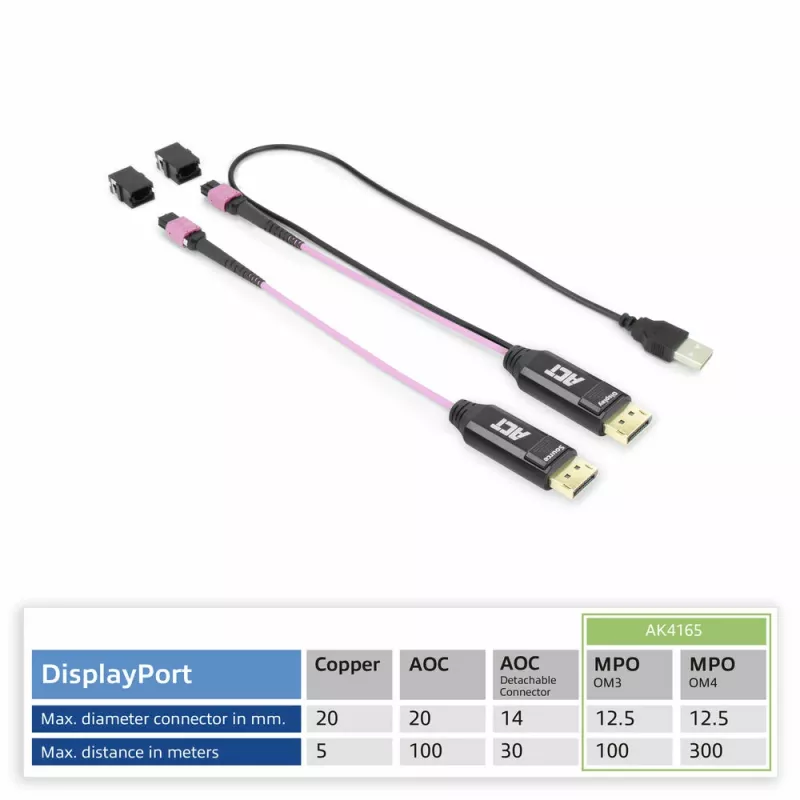

• Maksimālais attālums: OM4 līdz 300 m; OM3 līdz 100 m
• Savienotājs: Vīrišķais DisplayPort
• Standarti: CE, UKCA, ANSI/TIA-568.2-D
• Kabeļa diametrs: 3 mm
• Zīmols: ACT
• Produkta krāsa: Rozā

Kā lietot

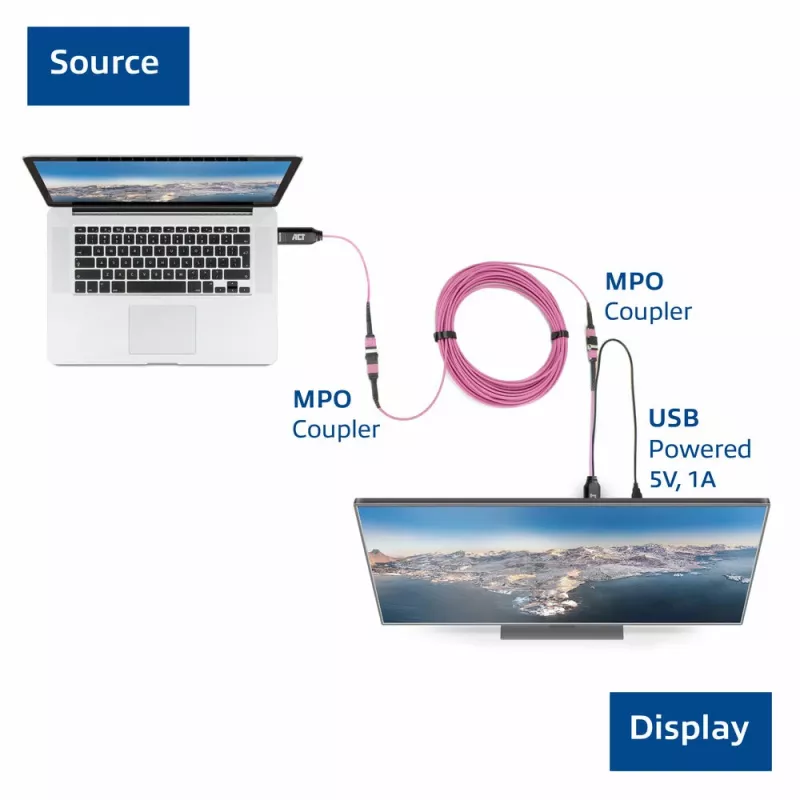

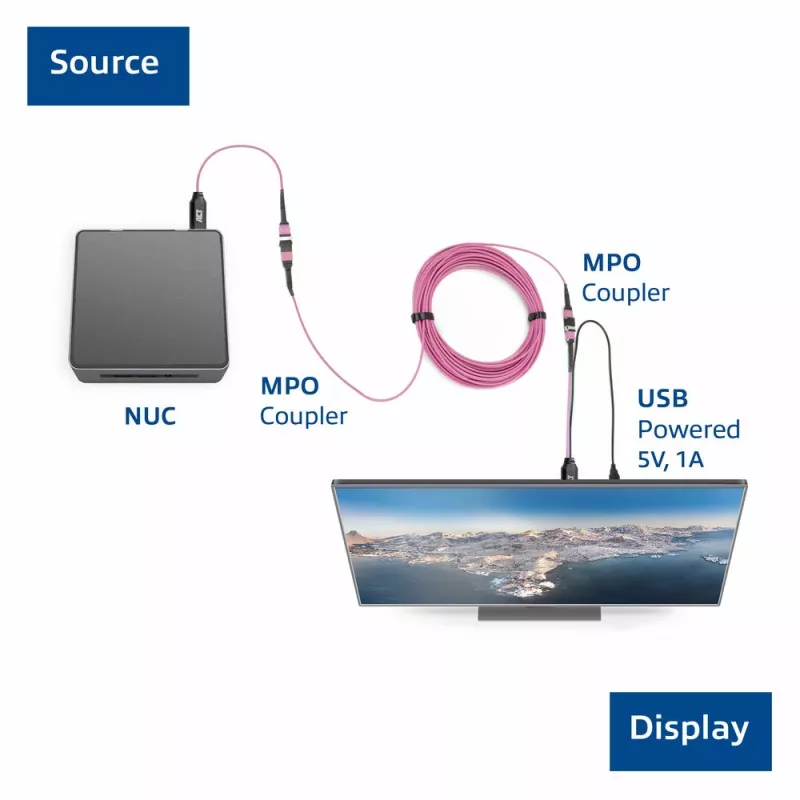

Uzstādiet TX bloku pie avota ar vīrišķo DisplayPort savienojumu un RX bloku pie displeja. Savienojiet TX un RX, izmantojot OM3/OM4 MTP/MPO optiskās šķiedras kabeli ar polaritāti B. Divvirzienu izmantošanai apmainiet TX un RX kabeļu galus, nevis nomainiet moduļus. Pārbaudiet DisplayPort iestatījumus avotā un displejā 8K@60Hz un pārliecinieties, ka optiskās šķiedras garums atbilst OM3/OM4 ierobežojumiem.

Ieteikumi

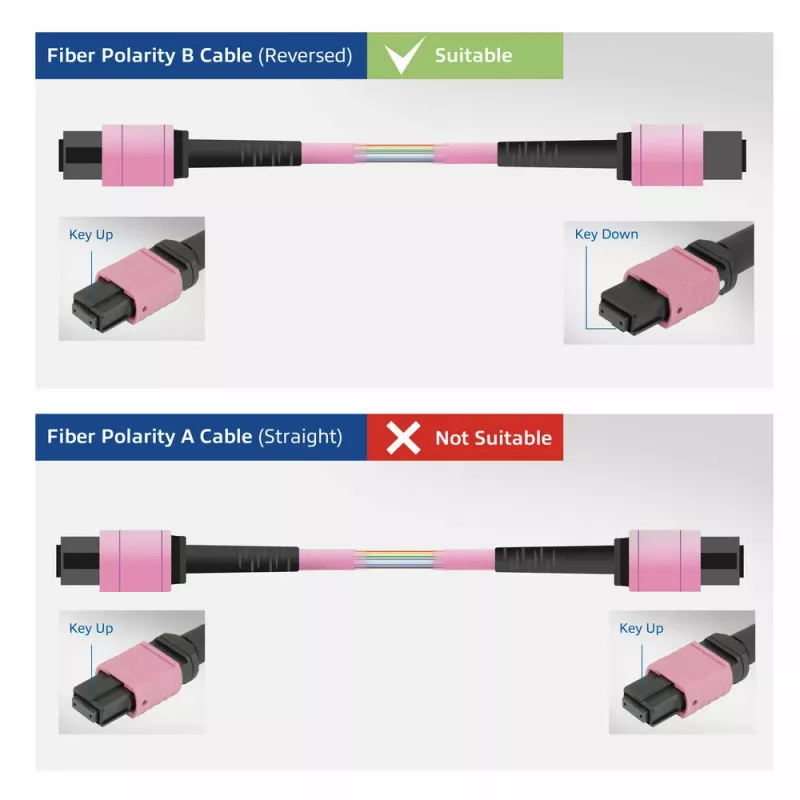

Izmantojiet OM4 optisko šķiedru laidumiem līdz 300 metriem, lai garantētu pilnu 8K@60Hz veiktspēju; īsākiem laidumiem OM3 ir pieņemama līdz 100 metriem. Aizsargājiet optiskās šķiedras savienotājus no putekļiem un fiziska spriedzes un apstipriniet polaritātes B izlīdzināšanu, terminējot vai testējot MTP/MPO kabeli.
