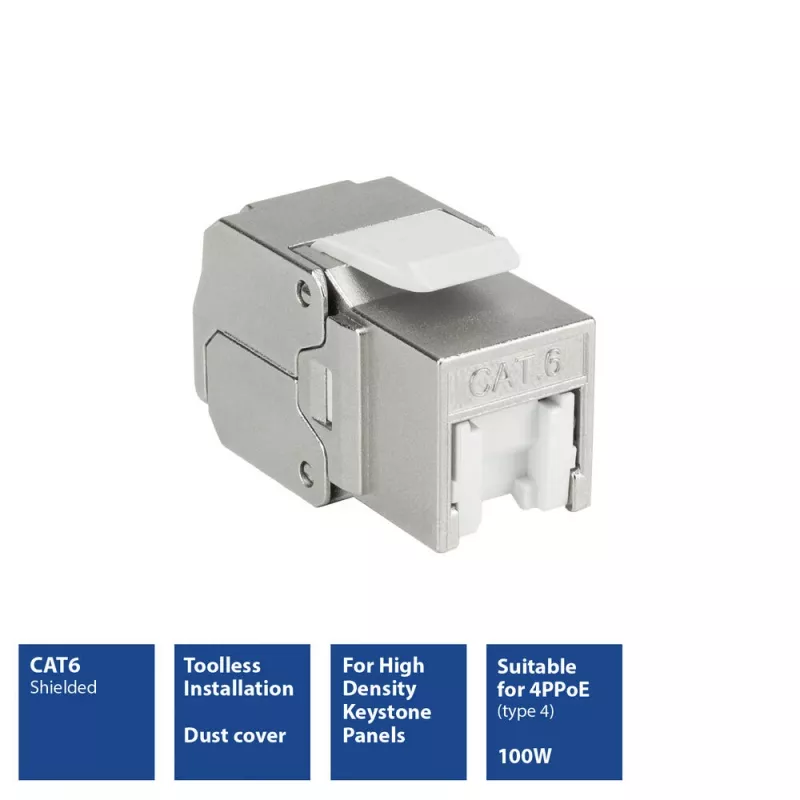

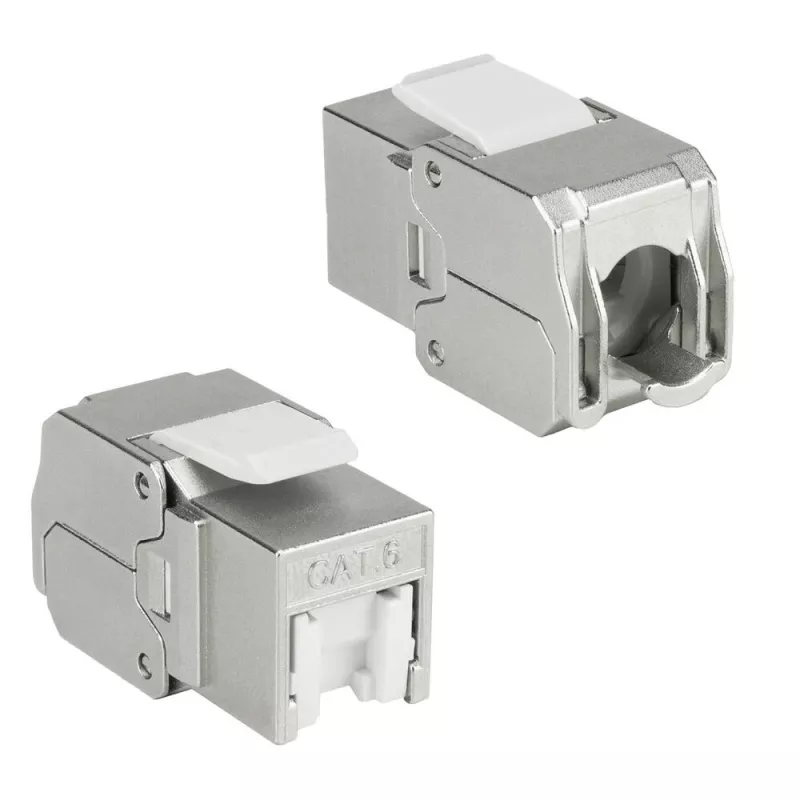

ACT Keystone ligzda RJ45 CAT6 ekranēta bezinstrumentu ar aizvaru, sudrabaini balta

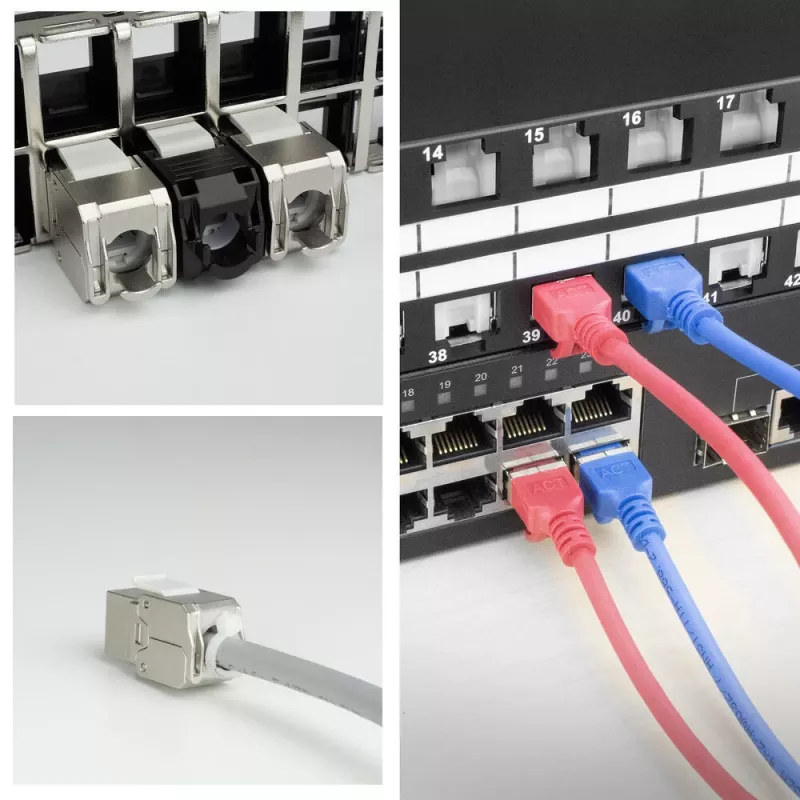

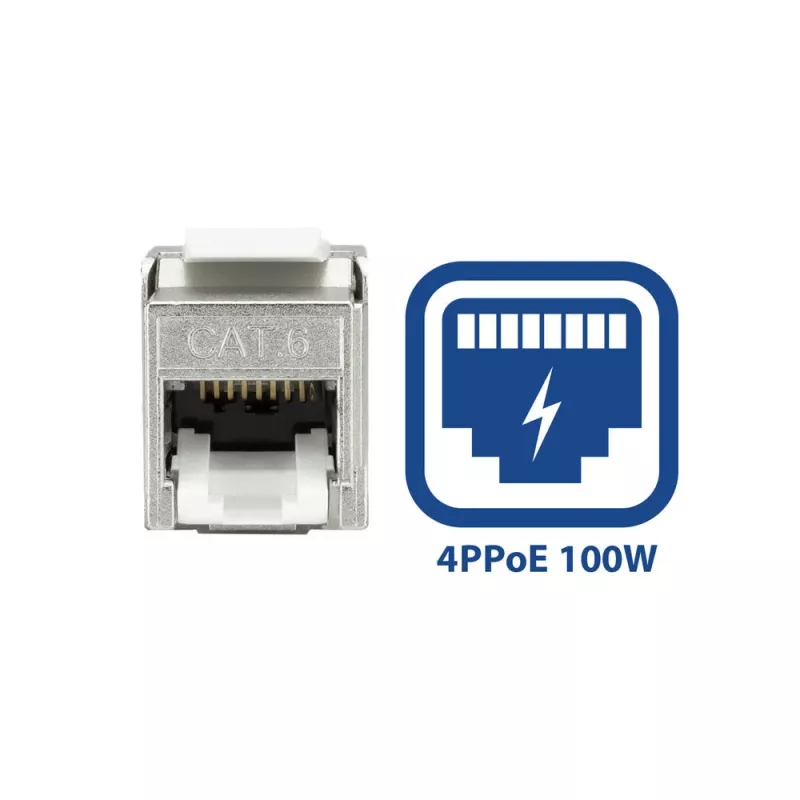

ACT Keystone ligzda RJ45 CAT6 ekranēta bezinstrumentu ar aizvaru (modelis TD6025) ir kompakta, ekranēta keystone ligzda, kas paredzēta ātrai, bezinstrumentu Ethernet kabeļu terminēšanai. Tā pieņem masīvus vai daudzdzīslu kabeļus ar ārējo diametru no 5,0 līdz 8,5 mm un 23–26 AWG vadītājiem, nodrošina baltu putekļu vāciņu/aizvaru, lai aizsargātu 50 μin zeltītos kontaktus, un atbalsta PoE++ līdz 100 W (4. tips). Komplektā ietilpsts rāvējslēdzējs spriedzes samazināšanai, un tā ir piemērota lietošanai augsta blīvuma paneļos, standarta paneļos un sienas rozetēs.

Priekšrocības

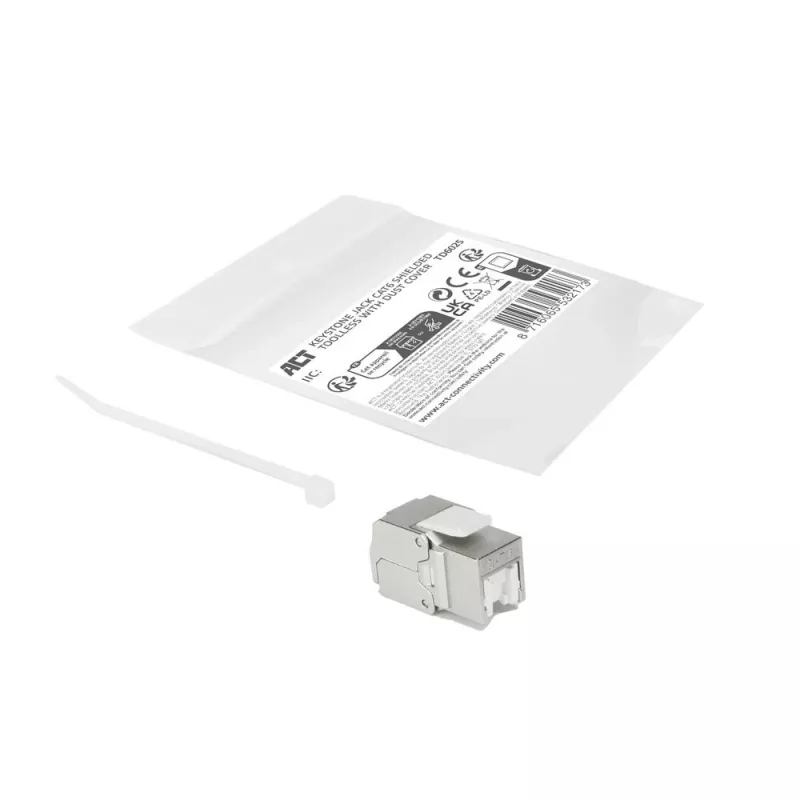

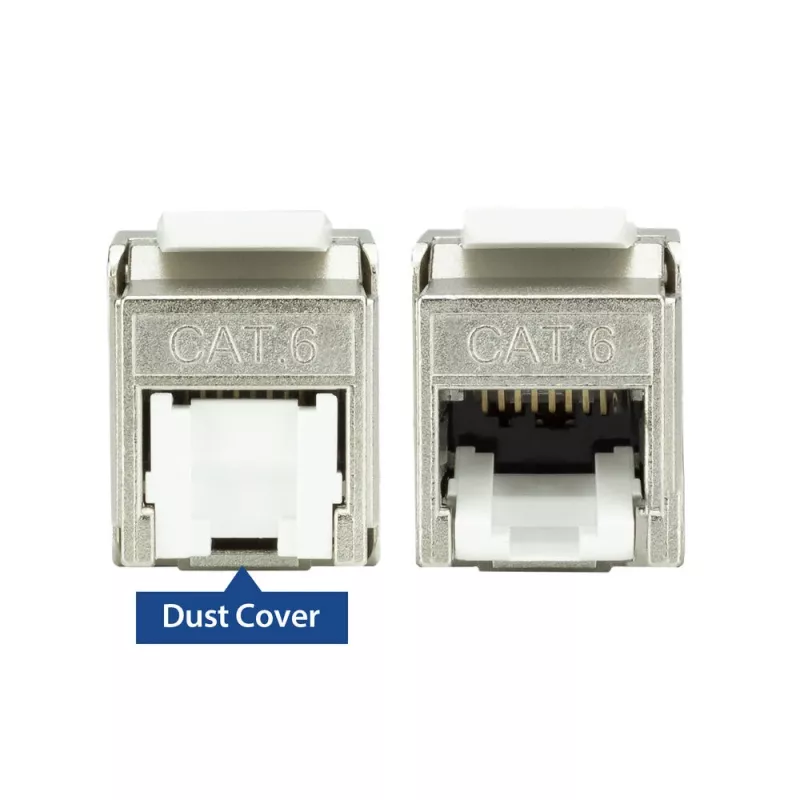

Šī ekranētā CAT6 keystone ligzda piedāvā bezinstrumentu LSA terminēšanu ar krāsu kodētām T568A un T568B vadu shēmām vienkāršai montāžai un uzticamai kontaktu izlīdzināšanai. Zeltītie kontakti samazina koroziju un nodrošina stabilu savienojamību. Integrētais baltais aizvars aizsargā savienotāju no putekļiem, kad tas netiek lietots, un komplektā iekļautais rāvējslēdzējs nodrošina vienkāršu spriedzes samazināšanas iespēju. Ekranējums un atbalsts PoE++ 100 W padara ligzdu piemērotu instalācijām, kur nepieciešama lielāka jaudas padeve un uzlabota EMI aizsardzība.

Piemērots lietošanai

Galvenās specifikācijas

Kā lietot

Sagatavojiet kabeli, noņemot ārējo apvalku, lai atklātu atsevišķos vadītājus, saglabājot vadu savijumu atbilstoši Cat6 veiktspējas prasībām. Ievietojiet vadus atbilstošajās krāsu kodētajās spraugās, ievērojot T568A vai T568B shēmu, pēc tam piespiediet, lai terminētu, izmantojot iebūvēto LSA bezinstrumentu mehānismu. Pārliecinieties, ka ekrāns (ja tāds ir) ir pareizi savienots ar ligzdas korpusu. Iespraudiet keystone ligzdu paneļa vai sienas rozetes atverē, līdz tā nofiksējas. Izmantojiet komplektā iekļauto rāvējslēdzēju ap kabeli un ligzdu spriedzes samazināšanai.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, saglabājiet pareizu kabeļu pāru savijumu līdz terminēšanas punktam, izvairieties no pārmērīgas atvīšanas un ievērojiet TIA/EIA instalācijas standartus. Izmantojiet ekranētus paneļus un nodrošiniet pareizu ekranētās sistēmas zemējumu, izvietojot ekranētas keystone ligzdas un PoE++ lietojumus.
