ACT RG-58 komutācijas kabelis melns 50 omi 1,50 m

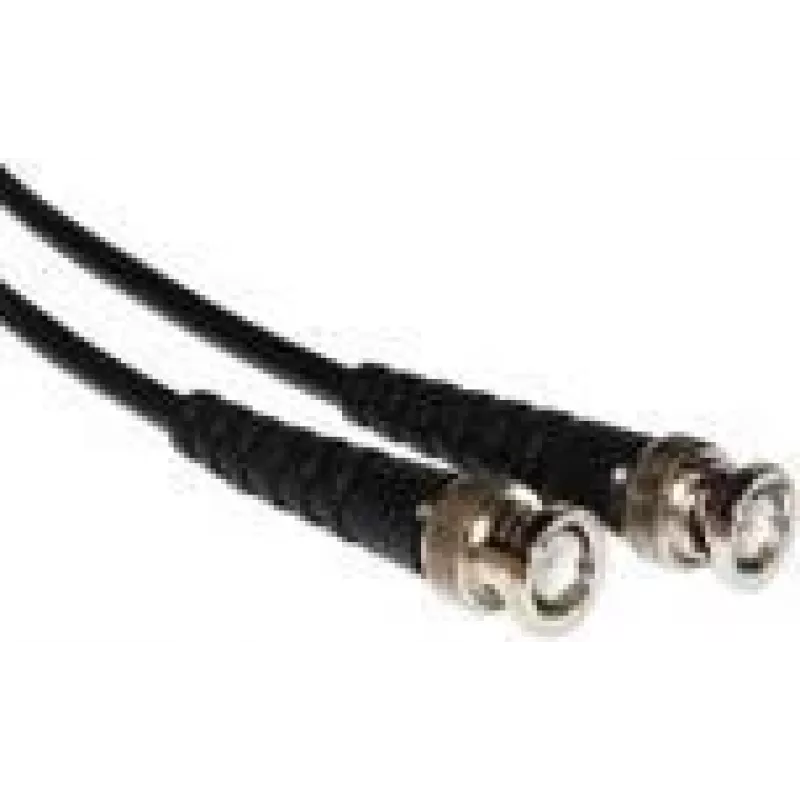

ACT RG-58 melns 50 omi 1.50 m komutācijas kabelis ar BNC savienotājiem abos galos. Šis 1,5 metrus garais kabelis ir izveidots, lai nodrošinātu 50 omu impedances ceļu RF un video signālu pārraidei, piedāvājot kompaktu, elastīgu savienojuma risinājumu testa iekārtām, analogajam video un mazjaudas RF savienojumiem.

Priekšrocības

Kabelis izmanto RG-58 koaksiālo konstrukciju, lai uzturētu konsekventu 50 omu impedanci un samazinātu signāla atstarošanos. BNC savienotāji nodrošina ātru, bajonetes tipa savienojumu uzticamai savienošanai un vienkāršai uzstādīšanai. 1,5 m garums līdzsvaro sniedzamību un ērtu maršrutēšanu, savukārt melnais apvalks piedāvā pamata mehānisko aizsardzību un noslēpšanu instalācijās.

Piemērots

• Laboratorijas testu vadiem un RF darbvirsmas savienojumiem
• Analogā video signālu savienojumiem, izmantojot BNC
• Mazjaudas RF signālu starpsavienojumiem un ielāpu veidošanai
• Mērīšanas iekārtu un signālu ģeneratoru savienošanai

Galvenās specifikācijas

• Impedance: 50 omi
• Kabeļa tips: RG-58 koaksiālais
• Savienotāja tips: BNC vīrišķais — abi gali
• Garums: 1,50 m
• Apvalka krāsa: melna

Kā lietot

Saskaņojiet BNC savienotāja bajonetes izciļņus ar savienojamās ligzdas izciļņiem, uzspiediet savienotāju uz ligzdas un pagrieziet pulksteņrādītāja virzienā, līdz tas nofiksējas. Pārliecinieties, ka savienojumi ir pilnībā iesēdināti, lai uzturētu impedances nepārtrauktību un samazinātu signāla zudumus. Izvietojiet kabeli, izvairoties no asiem līkumiem un mehāniskas slodzes; ja nepieciešams, nostipriniet ar mīkstām saitēm. Testēšanai vai pagaidu uzstādījumiem izmantojiet kabeli starp instrumentiem vai starp instrumentiem un ierīcēm ar BNC pieslēgvietām.

Ieteikumi

Izmantojiet šo RG-58 BNC ielāpu kabeli mazjaudas RF un analogā video lietojumiem, kur nepieciešama 50 omu pārvades līnija. Izvairieties no tā izmantošanas lieljaudas RF pārraidei vai āra instalācijām bez papildu laikapstākļu aizsardzības. Periodiski pārbaudiet savienotājus un nomainiet kabeli, ja apvalks vai savienotāji uzrāda nodilumu, kas varētu ietekmēt signāla kvalitāti.
