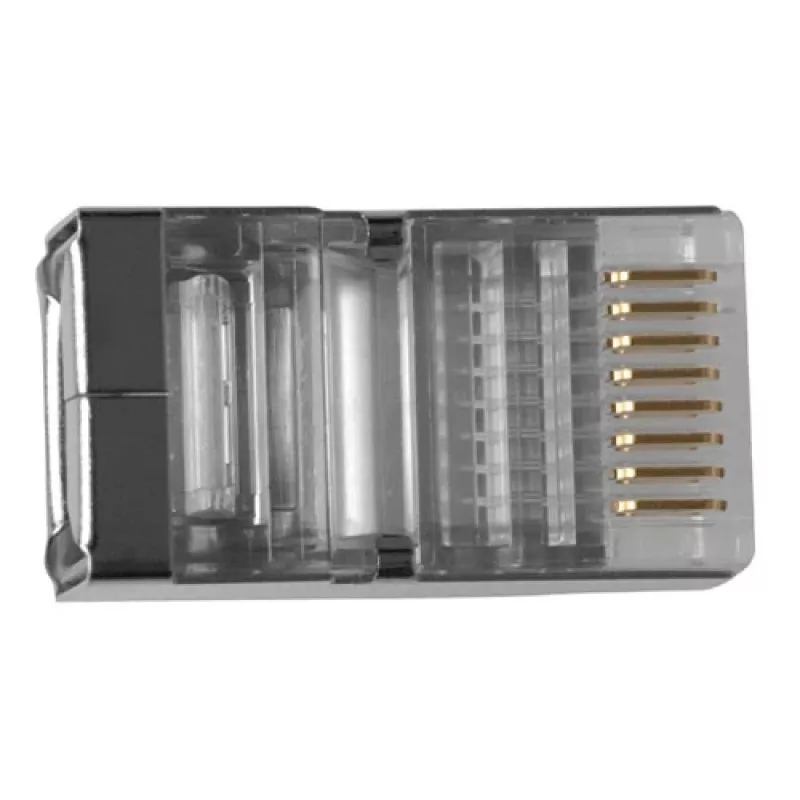

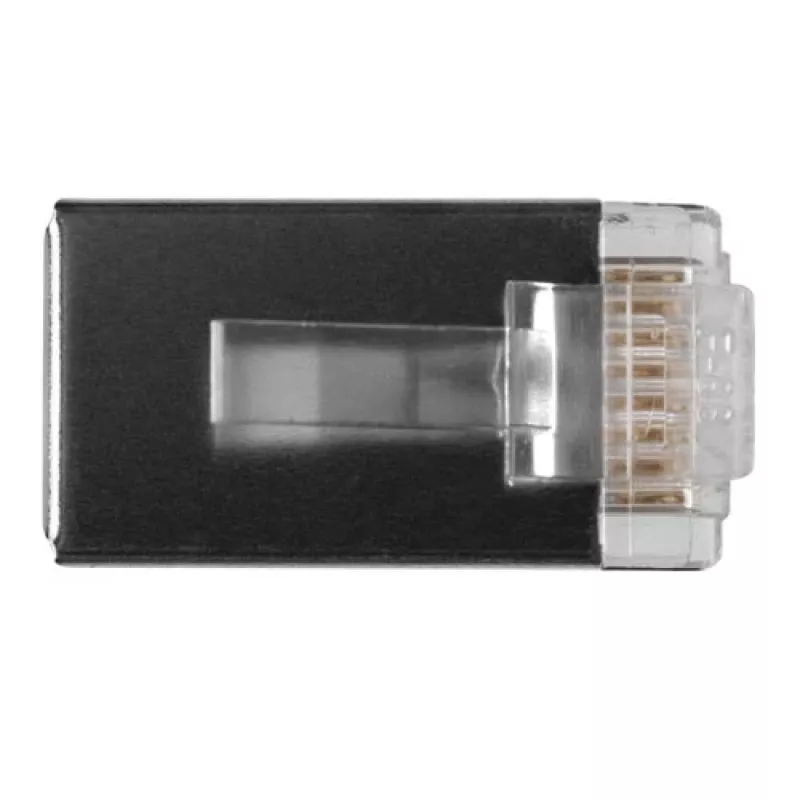

ACT RJ45 (8P/8C) ekranēts modulārais savienotājs apaļam kabelim ar dzīslu vadiem

Intronics RJ-45 ekranēto savienotāju CAT5 iepakojumā pa 25 gab. piedāvā ekranētus RJ-45 gala uzgalus, kas piemēroti CAT5 tīkliem. Katrs savienotājs ir veidots tā, lai pieņemtu standarta 8P8C kabeļus un nodrošinātu iezemētu ekrānu, kas samazina elektromagnētiskos traucējumus un uzlabo signāla integritāti vadu Ethernet instalācijās. Iepakojums ar 25 gab. nodrošina pietiekamas rezerves daļas mazām instalācijām, remontdarbiem un testēšanas uzdevumiem.

Priekšrocības

Ekranētais dizains nodrošina labāku aizsardzību pret šķērsrunu un ārējiem elektromagnētiskajiem traucējumiem, salīdzinot ar neekranētiem spraudņiem, kas palīdz uzturēt stabilu datu pārraidi. Šie savienotāji ir saderīgi ar standarta RJ-45 kabeļiem, ko izmanto CAT5 tīklos, un tiek piegādāti vairāku gabalu iepakojumā, kas vienkāršo iepirkumu uzstādītājiem. Kompaktais formas faktors un standarta kontaktu izkārtojums padara tos piemērotus izmantošanai ar modulārajām kontaktligzdām un parastiem komutācijas kabeļu mezgliem.

Piemērots

• CAT5 Ethernet komutācijas kabeļu vadu savienošana un galu apstrāde
• Tīkla remonts un apkope uz vietas
• Maza biroja un mājas tīkla instalācijas
• Laboratorijas testēšana un prototipu tīklu izveide

Galvenās specifikācijas

• Savienotāja veids: RJ-45 (8P8C) ekranēts
• Kategorijas atbalsts: CAT5 Ethernet
• Daudzums iepakojumā: 25 gab.
• Ekrāns: metāla ekrāns EMI aizsardzībai
• Saderība: standarta 8 dzīslu vītā pāra kabeļi

Lietošana

Sagatavojiet CAT5 kabeli, noņemot ārējo apvalku un atvijot pārus līdz vajadzīgajam garumam. Sakārtojiet vadus izvēlētajā vadu standartā (TIA/EIA 568A vai 568B), pēc tam pilnībā ievietojiet vadus RJ-45 savienotājā, lai katrs vads sasniegtu savu kontaktu. Pārliecinieties, ka savienotāja metāla ekrāns saskaras ar kabeļa drenāžas vadu vai ekrāna pinumu, ja tāds ir. Saspiediet savienotāju ar piemērotu RJ-45 ekranēto presēšanas rīku, pārbaudiet mehānisko noturību un pārbaudiet gala apstrādi ar tīkla kabeļa testeri, lai apstiprinātu nepārtrauktību un pāru integritāti.

Ieteikumi

Lai iegūtu uzticamus rezultātus, izmantojiet speciālu ekranētu RJ-45 presēšanas rīku un pārbaudiet katru nobeigto kabeli ar kabeļa testeri. Saglabājiet pareizu pāru savīšanu pēc iespējas tuvāk gala apstrādes punktam, lai saglabātu signāla veiktspēju, un nodrošiniet, ka ekrāns ir pareizi iezemēts vienā vai abos galos atbilstoši jūsu instalācijas prasībām.
