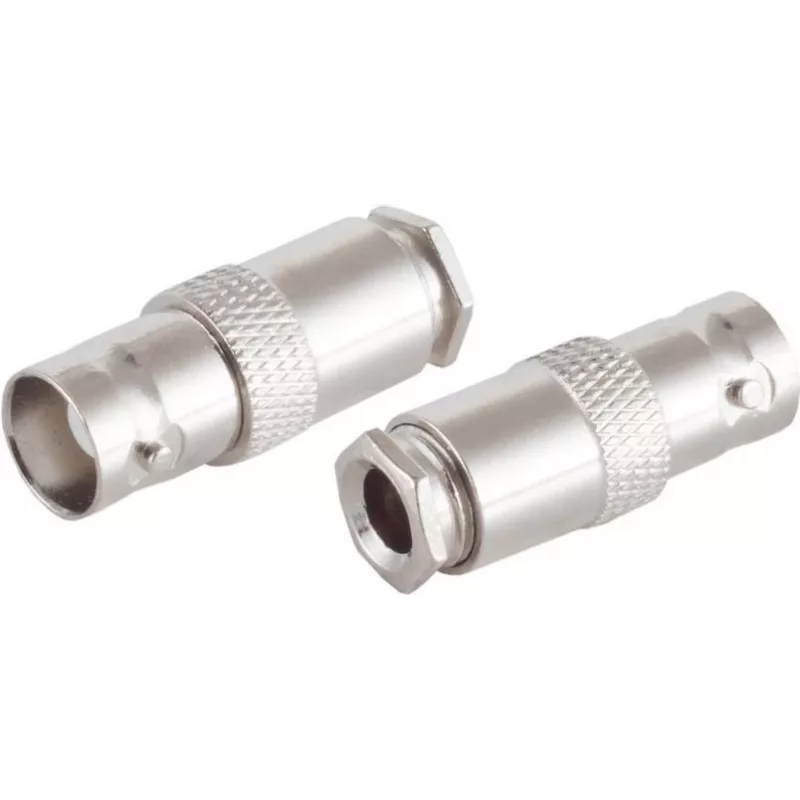

Adapter Video/Audio BNC coupler ShiverPeaks 98807-5 for RG58U kabelis, clamp connection

ShiverPeaks BNC savienotājs 98807-5 RG58U kabelim ir pasīvs skavveida adapteris, kas paredzēts divu koaksiālu RG58U līniju savienošanai ar BNC galiem. Tas nodrošina vienkāršu mehānisku savienojumu video un audio koaksiālajiem posmiem bez aktīvas signāla pārveidošanas, ļaujot nodrošināt analogā video, CCTV padeves, RF testa signālu un zemfrekvences audio nepārtrauktību caur koaksiālo kabeli, kur tiek izmantots RG58U. Skavveida savienojums nodrošina uzticamu kontaktu starp vadītāju un ekrānu, vienlaikus saglabājot kompaktu izmēru uzstādīšanai iekārtu statņos, savienojuma punktos vai pagaidu testa iekārtās.

Priekšrocības

Šis BNC savienotājs piedāvā vienkāršu, instrumentiem draudzīgu skavveida savienojumu, kas novērš nepieciešamību pēc lodēšanas vai presēšanas savienojuma vietā, samazinot uzstādīšanas laiku lauka un laboratorijas vidē. Tā pasīvā konstrukcija saglabā RG58U kabeļa sākotnējās signāla īpašības, novērš pievienotas elektronikas iespējamību, kas varētu radīt trokšņus vai prasīt strāvas padevi, un ir saderīga ar standarta BNC spraudņiem, nodrošinot plašu savietojamību. Kompaktā un uzticamā konstrukcija atbalsta atkārtotus savienojumus un atvienojumus testēšanas vai pagaidu instalāciju laikā.

Piemērots

• CCTV analogo kameru savienojumi, izmantojot RG58U
• Analogā kompozītā video posmi un ātri lauka savienojumi
• RF testa stendu iekārtas un signāla maršrutēšana mērījumu laikā
• Zemfrekvences audio caur koaksiālo kabeli, kur norādīts RG58U
• Pagaidu vai pārnēsājamas instalācijas, kur nepieciešami ātri savienojumi

Galvenās specifikācijas

• Savienotāja veids: BNC savienotājs divu BNC kabeļu ar galiem savienošanai
• Kabeļa savietojamība: RG58U koaksiālais kabelis
• Savienojuma metode: skavveida mehāniskais savienojums vadītājam un ekrānam
• Signāla veids: pasīvā pārraide analogajam video, RF signāliem un zemfrekvences audio
• Formas faktors: kompakts iekšējais savienotājs, piemērots lietošanai statņos un laukā

Kā lietot

Lai izmantotu savienotāju, sagatavojiet divus RG58U kabeļus ar BNC spraudņiem un izlīdziniet katru savienotāju ar savienotāja BNC ligzdām. Iespiediet un nofiksējiet katru BNC savienojumu, līdz dzirdams klikšķis vai ciešs piegulums. Pārliecinieties, ka skavveida savienojums nostiprina vadītāju un ekrānu saskaņā ar kabeļa galu apstrādi; pārbaudiet mehānisko stabilitāti, viegli pavelkot kabeli. Signāla pārbaudei pēc savienojuma izveides pārbaudiet video vai audio nepārtrauktību ar atbilstošu aprīkojumu. Noņemiet, pagriežot vai izvelkot BNC savienotājus taisni, ievērojot standarta BNC atvienošanas procedūras.

Ieteikumi

Izmantojiet savienotāju īsiem, pasīviem savienojumiem; izvairieties no vairāku savienotāju virknes izmantošanas gariem posmiem, jo katrs pasīvs savienojums var radīt nelielus pretestības pārrāvumus. Pastāvīgām instalācijām vai gadījumos, kad pretestības saskaņošana ir kritiska, apsveriet profesionālu galu apstrādi vai vienu nepārtrauktu RG58U kabeļa posmu ar rūpnīcas klases savienotājiem. Uzturiet savienotāju un savienojumus sausus un bez korozijas, lai nodrošinātu stabilu ilgtermiņa veiktspēju.
