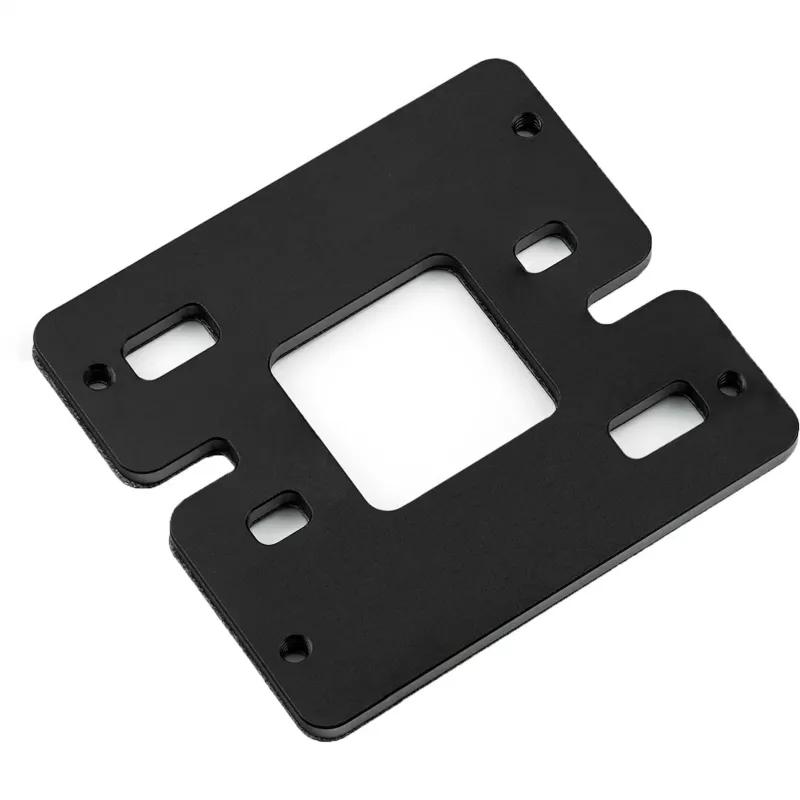

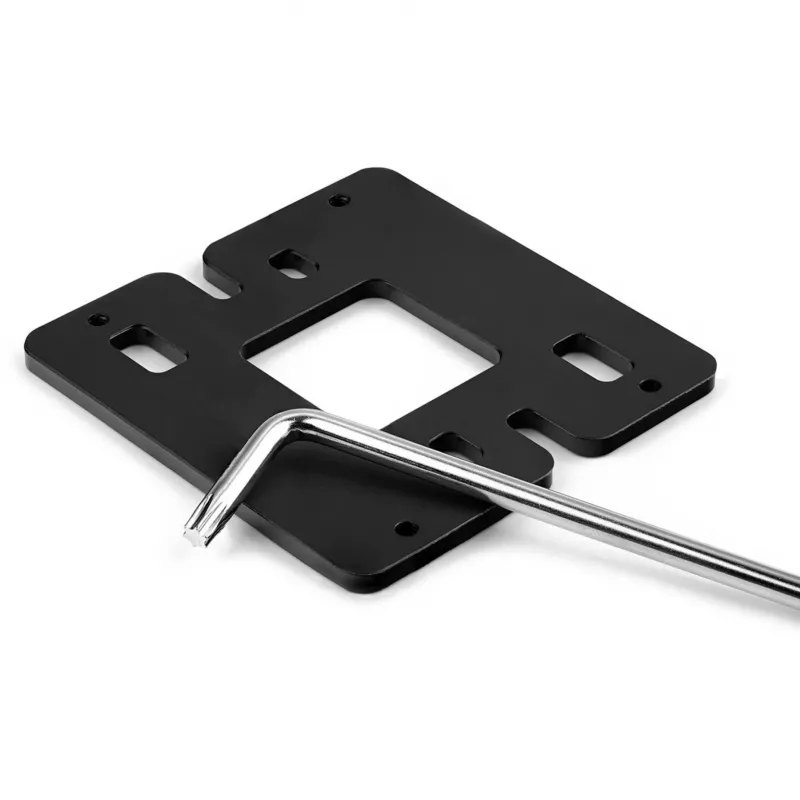

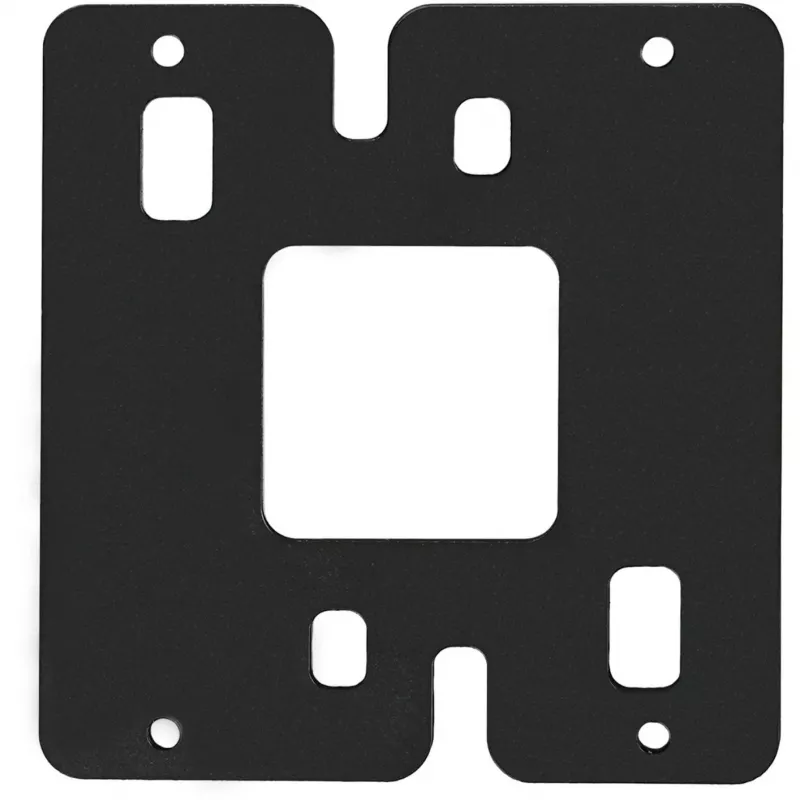

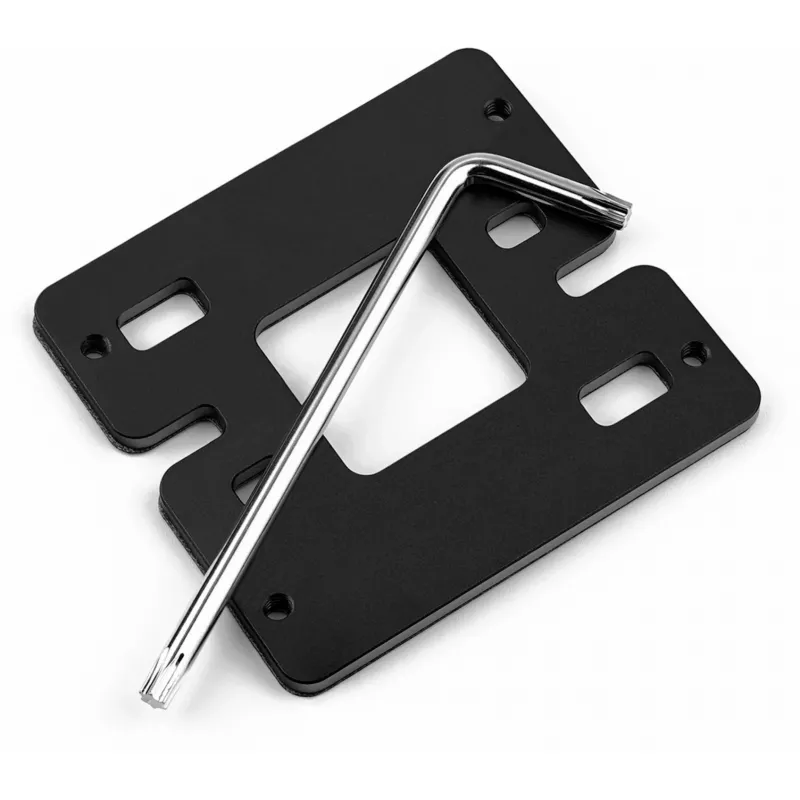

Aizmugures plāksne Thermal Grizzly TG-SB-R7000 Alumīnijs Polikarbonāts Melna

Thermal Grizzly AM5 īsā aizmugures plāksne (TG-SB-R7000) ir alternatīva montāžas plāksne, kas aizstāj oriģinālo AM5 aizmugures plāksni, lai nodrošinātu drošu turētāju mātesplates kontaktligzdas iedarbināšanas mehānismam (SAM). Tā ļauj izmantot dzesētājus, kas balstās uz pielāgotiem stiprinājuma komplektiem, kuri sākotnēji izstrādāti AM4 stila montāžai, piedāvājot saīsinātu aizmugures plāksni, kas atbalsta SAM, vienlaikus saglabājot elektrisko izolāciju. Plāksne ir izgatavota no anodēta alumīnija ar polikarbonāta izolācijas slāni un ir melnā apdarē.

Priekšrocības

AM5 īsā aizmugures plāksne paplašina saderību ar plašāku CPU dzesētāju klāstu, nodrošinot mātesplates SAM montāžas punktu, kad dzesētājs izmanto pielāgotu stiprinājuma komplektu. Tās anodētā alumīnija konstrukcija nodrošina izturību un termisko stabilitāti, un pievienotais polikarbonāta izolācijas slānis aizsargā pret īssavienojumiem. Kompaktais dizains aizstāj oriģinālo AM5 aizmugures plāksni, netraucējot AM4 stila dzesētāju montāžas risinājumus.

Piemērots

• Sistēmām, kurās AM4 saderīgs dzesētājs ar pielāgotu stiprinājuma komplektu tiek izmantots uz AM5 mātesplates
• CPU dzesētāja montāžas modernizēšanai vai modificēšanai, lai saglabātu SAM piestiprinājumu AM5 ligzdās
• Konfigurācijām, kurām nepieciešama īsa, izolēta montāžas plāksne melnā anodētā alumīnijā

Galvenās specifikācijas

• Ražotājs: Thermal Grizzly
• Modelis / MPN: TG-SB-R7000-R
• Saderīgā ligzda: AM5 (nodrošina SAM montāžu)
• Materiāli: Anodēts alumīnijs ar polikarbonāta izolācijas slāni
• Apdare: Melna
• EAN: 4260711990670

Kā lietot

Noņemiet oriģinālo AM5 aizmugures plāksni no mātesplates, ievērojot mātesplates ražotāja norādījumus. Novietojiet Thermal Grizzly AM5 īso aizmugures plāksni mātesplates aizmugurē tā, lai SAM montāžas punkti sakristu ar plates skrūvju caurumiem. Piestipriniet SAM pie īsās aizmugures plāksnes, izmantojot oriģinālās SAM skrūves. Pēc uzstādīšanas uzmontējiet dzesētāju, izmantojot tā pielāgoto stiprinājuma komplektu saskaņā ar dzesētāja ražotāja norādījumiem.

Ieteikumi

Pirms uzstādīšanas pārliecinieties, ka mātesplate ir atvienota no strāvas un novietota uz statiskajai elektrībai drošas virsmas. Pirms skrūvju pievilkšanas pārbaudiet SAM skrūvju caurumu izlīdzināšanu, lai izvairītos no bojājumiem. Neizgudrojiet un nepārveidojiet montāžas caurumus; izmantojiet tikai paredzētās skrūvju pozīcijas un ievērojiet gan mātesplates, gan dzesētāja ražotāja norādījumus.
