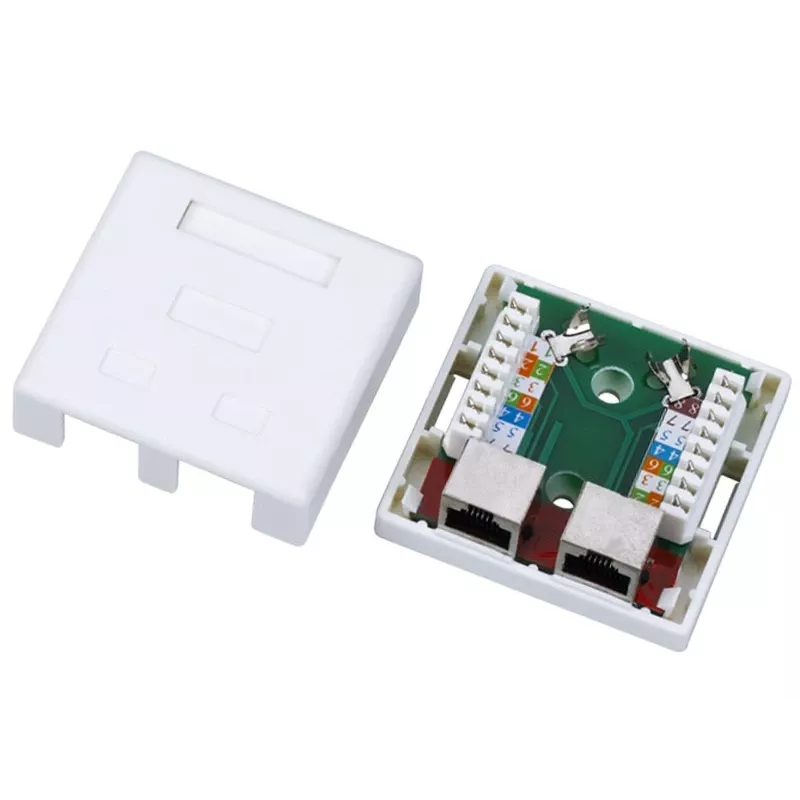

Alantec RJ45 ligzda vadu savienotājs GN004, balts

Alantec RJ45 ligzda vadu savienotājs GN004 baltā krāsā ir padziļināta RJ45 ligzda, kas paredzēta Ethernet kabeļu noslēgšanai un drošas, standartizētas saskarnes nodrošināšanai tīkla savienojumiem. Tā pieņem standarta RJ45 spraudni un ir paredzēta integrēšanai komutācijas paneļos, keystone ieliktņos, sienas rozetēs vai pielāgotos kabeļu komplektos, kur nepieciešama RJ45 ligzda. Produkts atbalsta UTP kabeļus un ir saderīgs ar Cat5e vadu shēmām, nodrošinot skaidru kabeļu pāru identifikāciju gan T568A, gan T568B noslēguma secībām.

Priekšrocības

GN004 nodrošina kompaktu, baltu RJ45 saskarni, kas vienkāršo tīkla galapunktu uzstādīšanu. Tam ir divas IDC noslēguma opcijas (110/LSA) uzticamiem izolācijas pārvietošanas kontaktu savienojumiem, un tas atbalsta vienkāršu montāžu uz sienām vai galdiem. Savienotājs ir izstrādāts, lai uzturētu pareizu pāru secību Cat5e UTP instalācijām, un nodrošina glītu, standartizētu portu komutācijai un ierīču savienošanai.

Piemērots

Galvenās specifikācijas

Kā lietot

Sagatavojiet Ethernet kabeli, noņemot ārējo apvalku, lai atklātu atsevišķus pārus, iztiniet pārus līdz minimālajam ieteicamajam garumam IDC noslēgumam un ievērojiet krāsu secību T568A vai T568B. Ievietojiet vadu dzīslas GN004 savienotāja IDC spraugās un izmantojiet piemērotu iespiešanas vai IDC instrumentu, lai nostiprinātu vadus. Pēc noslēguma pārbaudiet nepārtrauktību un pāru secību ar kabeļu testeri. Uzstādiet savienotāju izvēlētajā sienas rozetē, keystone atverē vai virsmas ligzdas korpusā un nostipriniet to saskaņā ar korpusa instrukcijām.

Ieteikumi

Izmantojiet GN004 kopā ar Cat5e UTP kabeļiem un pareiziem IDC iespiešanas instrumentiem, lai nodrošinātu uzticamu kontaktu. Pirms galīgās montāžas pārbaudiet vadu secību (T568A vai T568B), lai uzturētu konsekventu tīkla topoloģiju. Instalācijām potenciāli trokšņainās vidēs vai kur nepieciešama augstāka veiktspēja, apsveriet ekranētus savienotājus un augstākas kategorijas kabeļus, kas piemēroti lietojumam.
