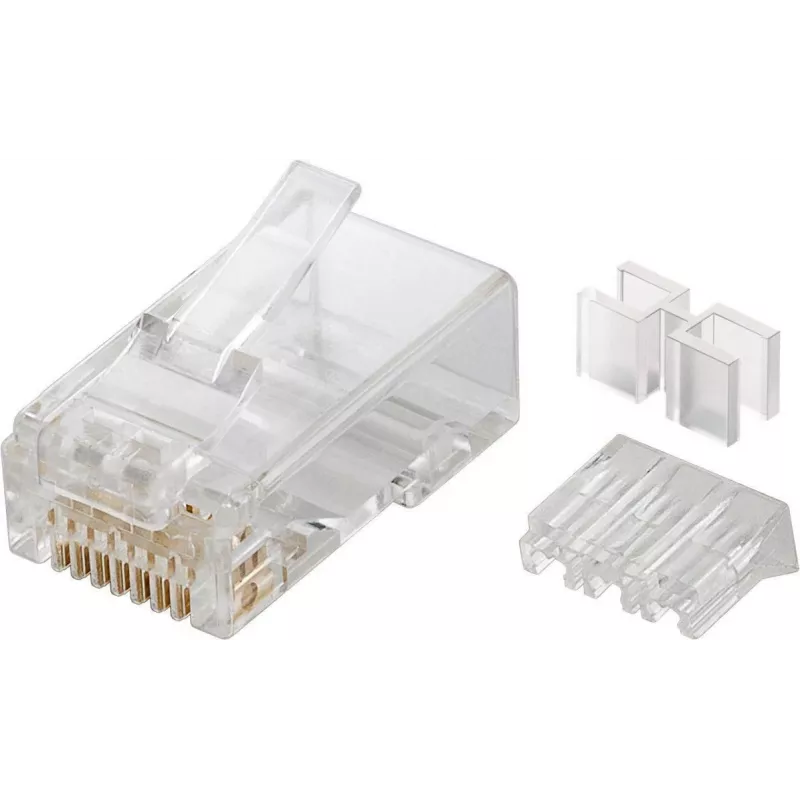

Microconnect KON505-10 vadu savienotājs RJ45 caurspīdīgs

Microconnect KON505-10 ir caurspīdīgs RJ45 vadu savienotājs, kas paredzēts Cat6 kabeļiem. Kompakts un viegls, šis savienotājs nodrošina uzticamu datu pārraidi strukturētās kabeļu sistēmās un maza mēroga tīkla instalācijās. Tā caurspīdīgais korpuss ļauj vizuāli pārbaudīt vadītāju izvietojumu un terminācijas kvalitāti, palīdzot uzstādītājiem apstiprināt pareizu vadu savienojumu pirms ekspluatācijas.

Priekšrocības

Caurspīdīgais korpuss ļauj ātri vizuāli pārbaudīt pāru secību un vadītāju ievietošanas dziļumu, samazinot terminācijas kļūdas. Tā RJ45 formāts ir saderīgs ar Cat6 kabeļu vadītājiem un uztur uzticamu elektrisko kontaktu Ethernet signāliem. Mazais fiziskais izmērs un zemais svars padara savienotāju ērti pārnēsājamu un lietojamu uz vietas, savukārt izturīgie kontaktu punkti nodrošina stabilus savienojumus normālos darba apstākļos.

Piemērots

• Cat6 savītu vai cietu tīkla kabeļu terminācijai sadales paneļos un savienojuma vados
• Uz vietas veiktām tīkla instalācijām un remontiem, kur noder ātra vizuāla pārbaude
• Mazu biroju un mājas tīkla projektiem, kam nepieciešami kompakti RJ45 savienotāji

Galvenās specifikācijas

• Savienotāja tips: RJ45
• Saderīgā kabeļa kategorija: Cat6
• Produkta krāsa: Caurspīdīgs
• Svars: 0,01 kg
• Iepakojuma izmēri: 72 mm x 67 mm x 34 mm

Kā lietot

Sagatavojiet Cat6 kabeli, noņemot ārējo apvalku, lai atklātu savītos pārus, atpiniet tos līdz vajadzīgajam garumam un izlīdziniet vadītājus atbilstoši izvēlētajam vadu standartam (T568A vai T568B). Ievietojiet vadītājus pilnībā RJ45 savienotājā, lai katrs vads sasniegtu savu kontaktu slotu; caurspīdīgais korpuss ļauj apstiprināt, ka katrs vadītājs ir pareizi ievietots. Izmantojiet atbilstošu presēšanas instrumentu vai terminācijas metodi, kas ieteikta RJ45 Cat6 terminācijām, lai nostiprinātu kontaktus un pabeigtu savienojumu. Pēc presēšanas vizuāli pārbaudiet termināciju un, ja iespējams, pārbaudiet ar tīkla testeri, lai apstiprinātu nepārtrauktību un pareizu pāru konfigurāciju.

Ieteikumi

Lai iegūtu vislabākos rezultātus, izmantojiet piemērotus Cat6 savienotājus un saderīgu presēšanas instrumentu, kas paredzēts RJ45 terminācijām. Izvairieties no pārmērīgas liekšanas vai spriedzes uz kabeļa tūlīt pēc terminācijas un veiciet nepārtrauktības un veiktspējas testu, lai nodrošinātu pareizu datu pārraidi.
