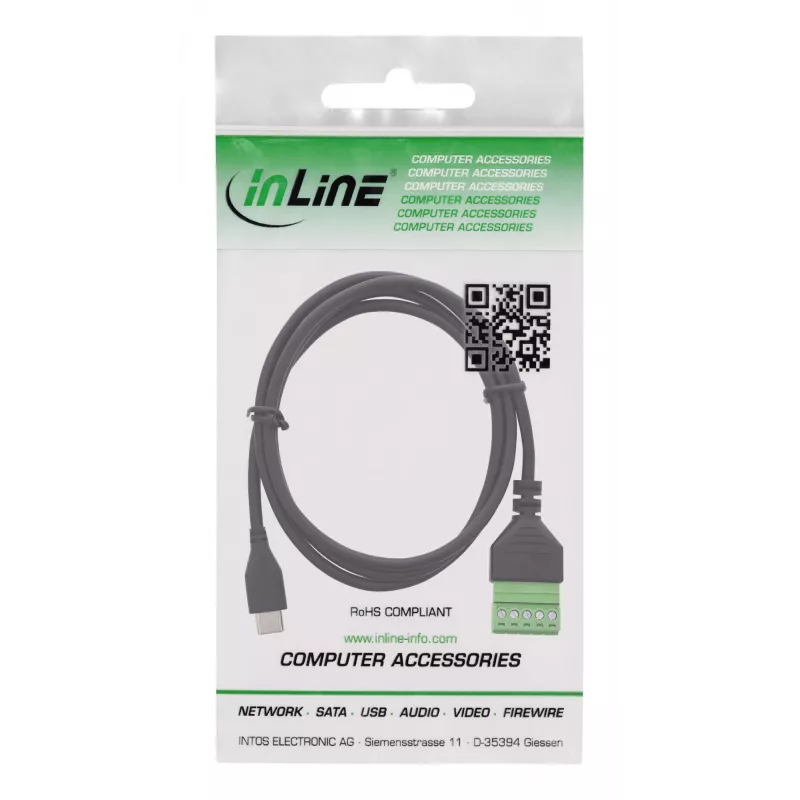

InLine 92504E vadu savienotājs USB-C / Spaiļu bloks, 5 kontaktu, melns, zaļš

Laika ietaupījums uzstādīšanas laikā: Ātra elektroinstalācija, izmantojot skrūvju spailes 16–26 AWG – ar instrumenta palīdzību, izmantojot plakanas galvas skrūvgriezi ≤ 2,5 mm.
Integrēts USB kabelis elastīgām lietojumprogrammām: 1 metra savienojuma kabelis nekavējoties savieno sistēmas – bez papildu piederumiem vai lodēšanas.
Skaidra spaiļu piešķiršana un drošs kontakts: 5 kontaktu spailes ar spiediena plāksni, skaidri marķētas 1: –, 2: D+, 3: D–, 4: +, 5: S (ekrāns) – ideāli piemērotas apkalpošanai, testēšanai un prototipēšanai.
Daudzpusīga izmantošana rūpniecībā:Ātrai USB 2.0 signālu savienošanai testa iestatījumos, laboratorijās, nodošanā ekspluatācijā vai traucējummeklēšanā – bez lodēšanas.
Augsta signāla kvalitāte:Izolācijas pretestība ≥ 10 MΩ pie 300 V līdzstrāvas un nominālā strāva 0,7 A uz kontaktu nodrošina uzticamu signāla pārraidi – pat pie nepārtrauktas slodzes un rūpnieciskā vidē.

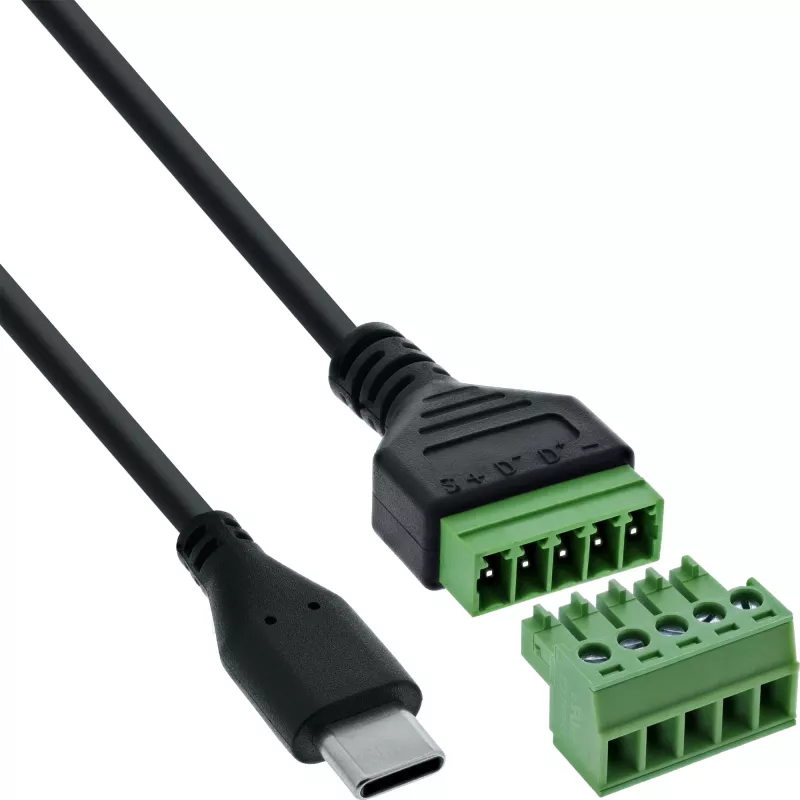

InLine® USB‑C 2.0 spaiļu bloka adapteris ar 5 vadu savienojuma kabeli apvieno moderna USB‑C savienojuma priekšrocības ar atvērtu signālu elektroinstalācijas elastību. USB‑C spraudnis ir pastāvīgi savienots ar 5 kontaktu skrūvju spaiļu bloku – ideāli piemērots testa stacijām, diagnostikas ierīcēm vai iegultām sistēmām.
Skrūvju spailes ir skaidri marķētas (1: zeme, 2: D+, 3: D–, 4: spriegums, 5: ekrāns) un nodrošina drošu un nepārprotamu signālu piešķiršanu. Spailes ar 5,0 mm režģa soli atbalsta vadus diapazonā no 16–26 AWG. Elektroinstalācija tiek veikta ar instrumenta palīdzību, izmantojot plakanas galvas skrūvgriezi ≤ 2,5 mm.
Integrētais 1 metra savienojuma kabelis samazina elektroinstalācijas piepūli un ļauj nekavējoties izmantot – piem., kontrolleros, izstrādes platēs vai mobilās mērīšanas sistēmās. EVA izolācijas slānis apakšpusē nodrošina papildu aizsardzību, montējot uz vadošām virsmām.

USB saskarne:USB‑C 2.0, spraudnis
Kabeļa garums:apm. 1 m (PVC, pastāvīgi integrēts)
Kontaktu skaits / piešķiršana:5 spailes / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Savienojuma tehnoloģija:Skrūvju spaile ar spiediena plāksni, 5,0 mm solis
Savienojuma diapazons:16–26 AWG
Iedarbināšana:Ar plakanas asmens skrūvgriezi ≤ 2,5 mm
Nominālā strāva: 0,7 A uz kontaktu
USB darba spriegums (VBUS):5 V līdzstrāva
Pārbaudes spriegums (izolācijas pretestība):300 V maiņstrāva / 1 minūte
Izolācijas pretestība:≥ 10 MΩ @ 300 V līdzstrāva
Darba temperatūra:–20 °C līdz +105 °C
Izolācijas slānis:EVA izolācija apakšpusē
Izmēri:Spaiļu bloks apm. 50 × 21,2 × 18,4 mm (G × P × A)

InLine 92504E. Savienotājs(-i): USB-C / Spaiļu bloks, 5 kontaktu, Produkta krāsa: Melns, Zaļš, Savienotāja dzimums: Vīrišķais/Sievišķais. Atbilstības sertifikāti: RoHS, TÜV mark. Izmēri (PxDxA): 21 x 1000 x 11 mm, Svars: 31 g, Kabeļa garums: 1 m. Daudzums iepakojumā: 1 gab., Iepakojuma platums: 100 mm, Iepakojuma dziļums: 165 mm. Izcelsmes valsts: Taivāna

Kā lietot

Ievietojiet USB‑C spraudni resursdatora vai ierīces kontaktligzdā. Noņemiet izolāciju un sagatavojiet vadītāju galus atbalstītajā 16–26 AWG diapazonā, pēc tam atskrūvējiet skrūvju spailes ar plakanas galvas skrūvgriezi (≤ 2,5 mm), ievietojiet vadus skaidri marķētajās pozīcijās (1: – / 2: D+ / 3: D– / 4: + / 5: S) un pievelciet skrūves, lai nostiprinātu vadītājus zem spiediena plāksnēm. Uzstādiet spaiļu bloku uz nevadošas virsmas vai izmantojiet EVA izolējošo apakšpusi, novietojot uz vadošām virsmām. Pirms strāvas pieslēgšanas pārbaudiet pareizu elektroinstalāciju un to, ka tiek ievērotas nominālās strāvas un USB VBUS (5 V līdzstrāva) robežas.

Ieteikumi

Izmantojiet adapteri pagaidu savienojumiem, testēšanai un prototipēšanai, kur nepieciešama atvērta piekļuve USB‑C signālu līnijām. Nodrošiniet, lai vadu izmēri un skrūvju griezes moments būtu piemēroti 16–26 AWG vadītājiem, un nepārsniedziet 0,7 A uz kontaktu nominālo vērtību. Pastāvīgām instalācijām apsveriet īpašu savienotāja risinājumu, ja nepieciešams mehānisks deformācijas atvieglojums.
