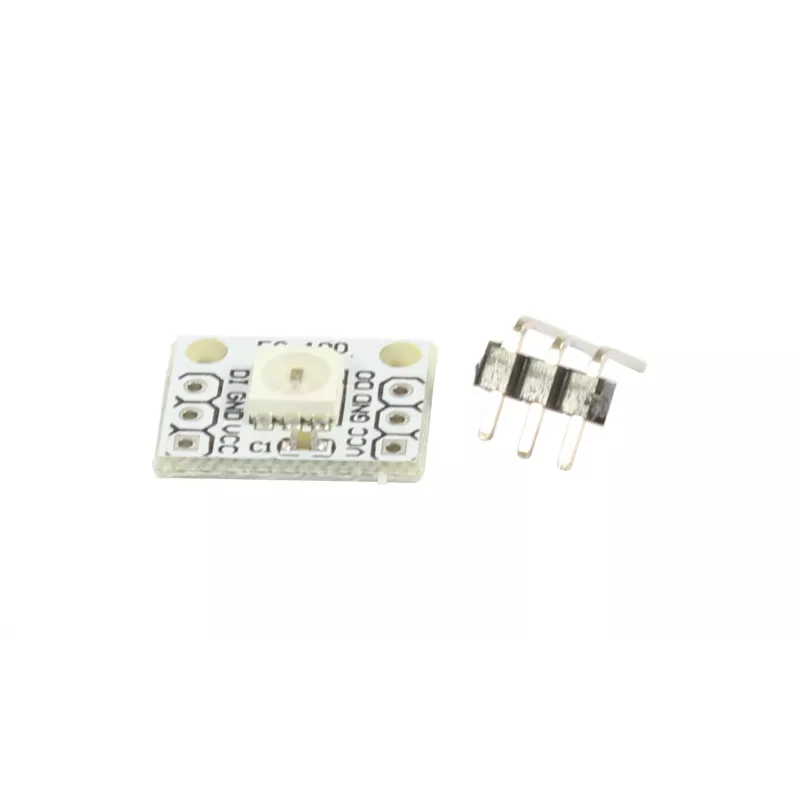

ALLNET 4duino Full-Color LED Module (ALL_OY_3211)

ALLNET 4duino Full-Color LED modulis (ALL_OY_3211) ir kompakts RGB LED plates izvades panelis, kas paredzēts vienkāršai integrācijai ar Arduino, Raspberry Pi un citām mikrokontrolleru platformām. Aprīkots ar 5 mm kopējā katoda RGB LED un iebūvētiem strāvu ierobežojošiem rezistoriem, šis modulis vienkāršo prototipēšanu un izglītības projektus, kas prasa krāsu sajaukšanu un PWM vadību.

Priekšrocības

Iebūvētie rezistori samazina ārējo komponentu skaitu, savukārt 4-pinu saskarne (R, G, B, GND) nodrošina vienkāršu savienojumu ar digitālajiem I/O kontaktiem. Modulis darbojas ar 3.3V līdz 5V līdzstrāvu, padarot to saderīgu gan ar 3.3V, gan 5V loģikas sistēmām. Divi montāžas caurumi ļauj droši piestiprināt pie maizes plates vai korpusa.

Piemērots

• Arduino un Raspberry Pi projektiem
• Krāsu sajaukšanas un PWM demonstrācijām
• Indikatora gaismām un statusa displejiem
• Izglītības elektronikas komplektiem
• Prototipēšanas un hobiju lietojumiem

Galvenās specifikācijas

• LED tips: RGB (sarkans, zaļš, zils)
• LED diametrs: 5 mm
• Konfigurācija: kopējais katods
• Kontaktu skaits: 4
• Kontaktu izvads: R, G, B, GND
• Darba spriegums: 3.3V - 5V līdzstrāva
• Maksimālā strāva uz kanālu: 20 mA
• Iebūvētie rezistori: jā (strāvu ierobežojoši)
• Vadības metode: PWM
• Krāsu dziļums: 24 biti (8 biti uz kanālu)
• Saskarne: digitālā I/O
• Moduļa tips: plates izvades panelis
• Montāžas caurumi: jā (2)

Ieteikumi

Lai sasniegtu optimālu veiktspēju, izmantojiet PWM spējīgus kontaktus uz sava mikrokontrollera. Pārliecinieties, ka kopējā strāvas patēriņš nepārsniedz mikrokontrollera izejas ierobežojumus. Šis modulis ir ideāli piemērots gan iesācējiem, gan pieredzējušiem izstrādātājiem.
