FTDI kontrolieris ALLNET MSC-06656

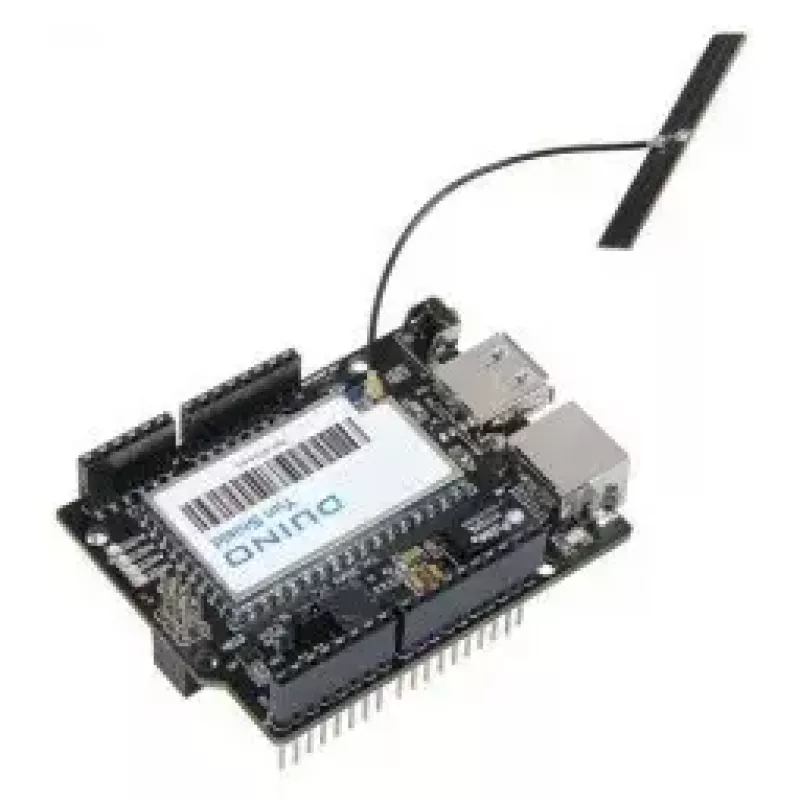

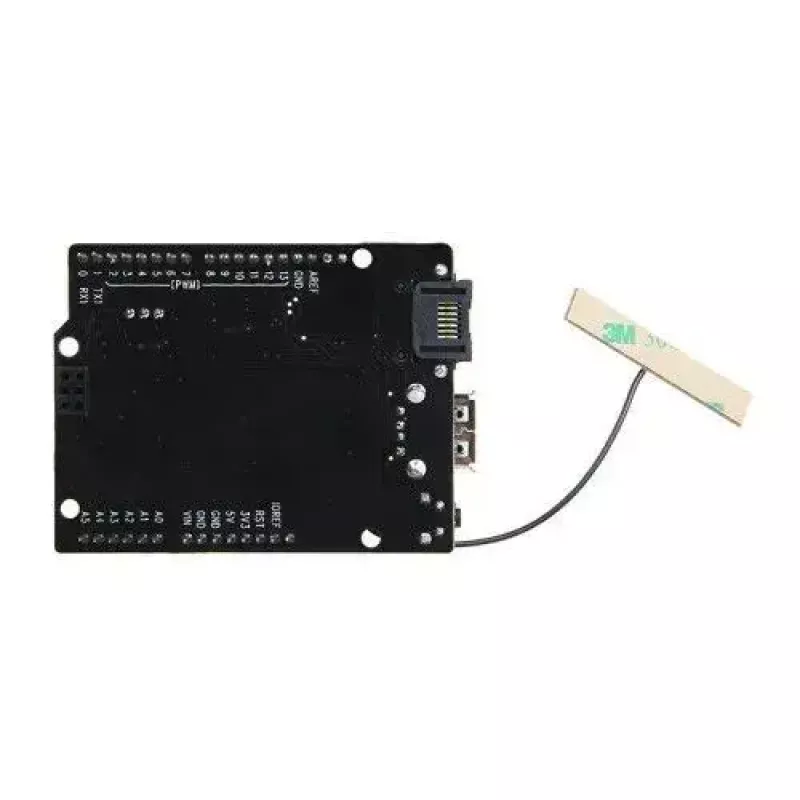

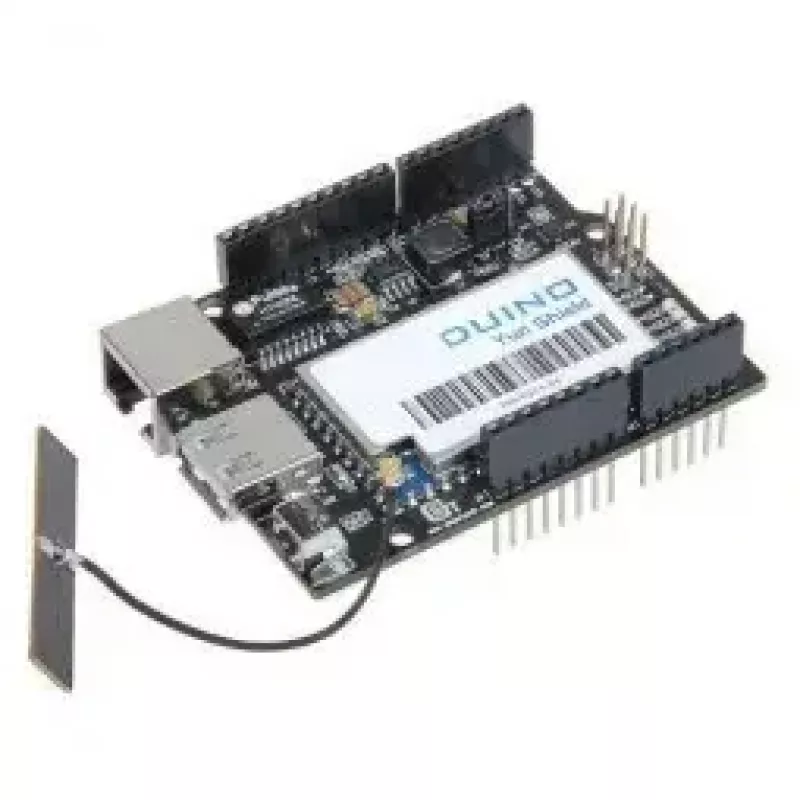

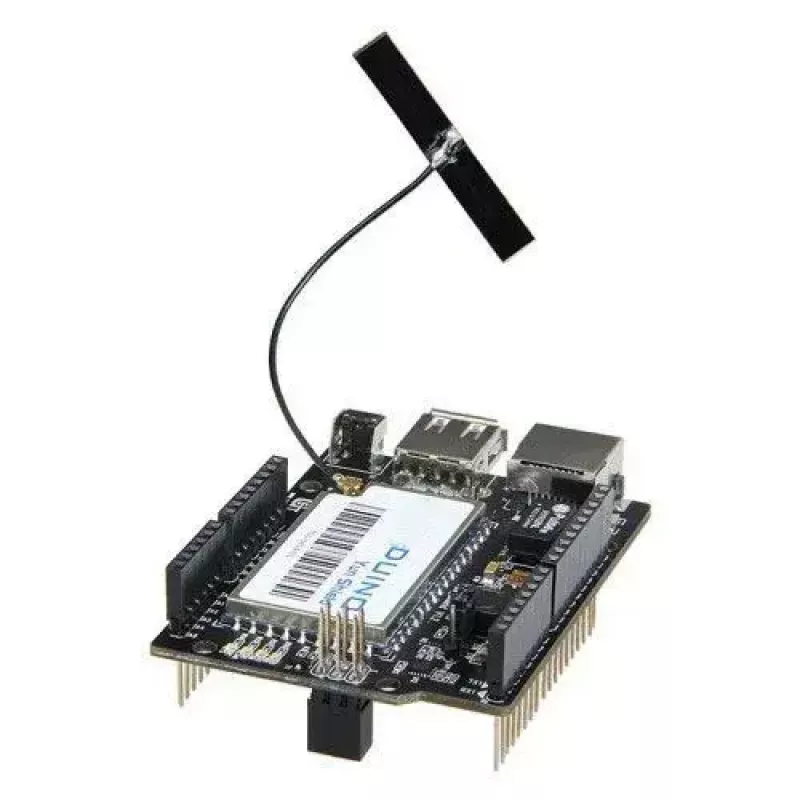

ALLNET 4duino_Yun_Shield ir ar Yun saderīgs vairogs, kas Arduino platēm nodrošina OpenWrt bāzētu tīklošanu un papildu atmiņu. Tas darbojas ar atvērtā koda OpenWrt sistēmu (tā pati distribūcija, ko izmanto Arduino Yun), un ir saderīgs ar Arduino IDE 1.5.4 un jaunākām versijām. Vairogs nodrošina LAN, Wi‑Fi un 3G modema atbalstu, kā arī USB zibatmiņu, ļaujot Arduino projektiem piekļūt tīkla pakalpojumiem un paplašinātai atmiņai, strādājot ar tādām platēm kā Uno, Duemilanove, Leonardo un Mega.

Priekšrocības

Yun Shield integrē mazjaudas Linux vidi ar Arduino saderību, piedāvājot vairākas interneta savienojuma iespējas, ar programmatūru atjaunināmu aparātprogrammatūru un pārvaldību, izmantojot tīmekļa GUI vai SSH. Ārējā antena uzlabo bezvadu stabilitāti, un vairogu var barot no Arduino VIN tapām, lai nodrošinātu moduļa maksimālo strāvu, nepārslogojot iebūvēto 5V regulatoru.

Piemērots

• Arduino projektiem, kam nepieciešama interneta piekļuve (LAN, Wi‑Fi vai 3G)
• Lietojumprogrammām, kam nepieciešama papildu noņemama atmiņa, izmantojot USB zibatmiņu
• Izstrādei un prototipēšanai ar Uno, Leonardo, Duemilanove, Diecimila un Mega

Galvenās specifikācijas

• Sistēma: OpenWrt (atvērtā koda Linux)
• Arduino IDE saderība: v1.5.4 un jaunākas
• Tīkla saskarnes: LAN ports, Wi‑Fi, 3G modema atbalsts
• Atmiņa: USB zibatmiņas atbalsts projektu glabāšanai
• Barošana: nepieciešami līdz 200 mA pie pilnas slodzes; barots caur Arduino VIN tapām
• Antena: ārējā antena uzlabotai bezvadu stabilitātei

Kā lietot

Uzmontējiet 4duino_Yun_Shield uz Arduino plates kontaktdakšām (Uno, Mega utt.), pievienojiet barošanu Arduino VIN tapai, lai modulis saņemtu pietiekamu strāvu, pēc tam konfigurējiet tīkla iestatījumus caur tīmekļa GUI vai SSH. Izmantojiet Arduino IDE (v1.5.4 vai jaunāku), lai augšupielādētu skices Arduino platē; pārvaldiet Linux pusi un veiciet programmatūras atjauninājumus tīklā pēc nepieciešamības.

Ieteikumi

Stabilai bezvadu darbībai novietojiet ārējo antenu tālāk no lieliem metāla priekšmetiem un pārliecinieties, ka Arduino VIN barošanas avots spēj nodrošināt moduļa maksimālo strāvu (~200 mA). Pievienojot ārējo atmiņu, izmantojiet uzticamu USB zibatmiņu, kas formatēta daudzplatformu lietošanai.
