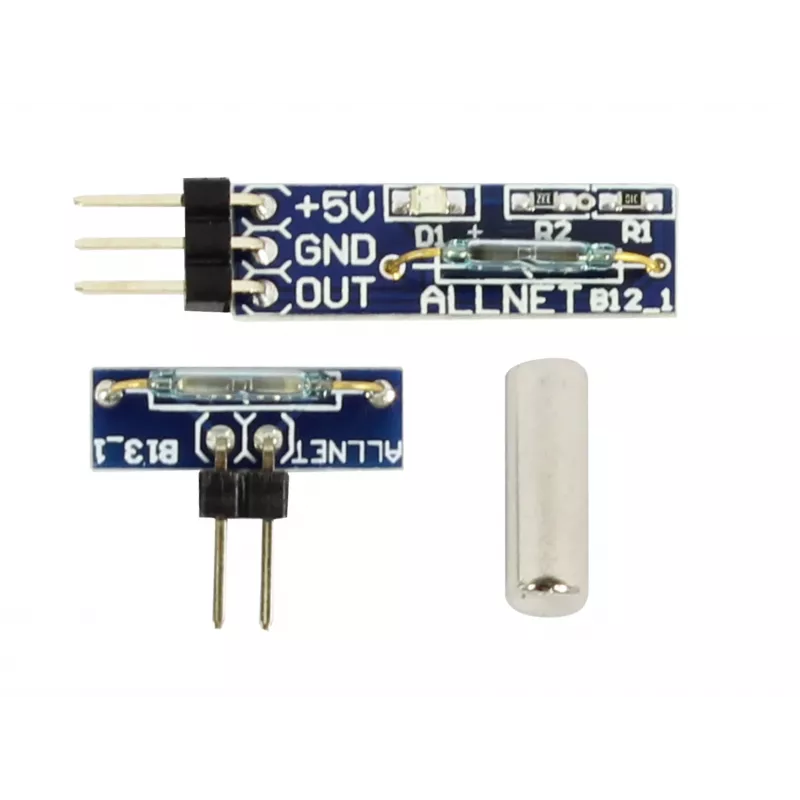

ALLNET 4duino Reed Contact (4duino_B12 B13)

ALLNET 4duino Reed Contact (4duino_B12 B13) ir magnētiskā slēdža sensora modulis, kas paredzēts lietošanai ar ALLNET 4duino un Arduino mikrokontrolleriem. Tas nosaka magnētiskā lauka klātbūtni un izvada digitālu signālu, padarot to ideāli piemērotu tuvuma noteikšanai, durvju/logu kontakta uzraudzībai un automatizācijas projektiem.

Priekšrocības

Šis reed kontakta modulis nodrošina uzticamu magnētiskā lauka noteikšanu ar ātru reakcijas laiku. Tam ir indikatora LED trigera statusam, normāli atvērts pārslēgšanas stāvoklis un zems strāvas patēriņš. Kompaktais PCB dizains ietver montāžas caurumus vieglai integrācijai dažādos projektos.

Piemērots

• Magnētiskā lauka noteikšana un tuvuma sensori
• Durvju un logu kontakta uzraudzība
• Automatizācijas un drošības sistēmas
• Izglītības un hobiju elektronikas projekti

Galvenās specifikācijas

• Sensora tips: Reed kontakts (magnētiskais slēdzis)
• Moduļa identifikators: 4duino_B12 B13
• Izejas signāls: Digitāls (Augsts/Zems)
• Darba spriegums: 3.3V - 5V DC
• Saskarne: 3-pin savienotājs (VCC, GND, SIG)
• Pārslēgšanas stāvoklis: Normāli atvērts (NO)
• Trigera metode: Magnētiskais lauks
• Indikatora LED: Jā (trigera statusam)
• Saderība: ALLNET 4duino, Arduino mikrokontrolleri
• Montāža: PCB ar montāžas caurumiem
• Strāvas patēriņš: Zems
• Reakcijas laiks: Ātrs
• Materiāls: FR-4 PCB, elektroniskās sastāvdaļas

Ieteikumi

Lai iegūtu vislabākos rezultātus, izmantojiet magnētu, lai aktivizētu slēdzi. Nodrošiniet pareizu vadu pievienošanu VCC, GND un SIG tapām. Piemērots zemsprieguma DC lietojumiem.
