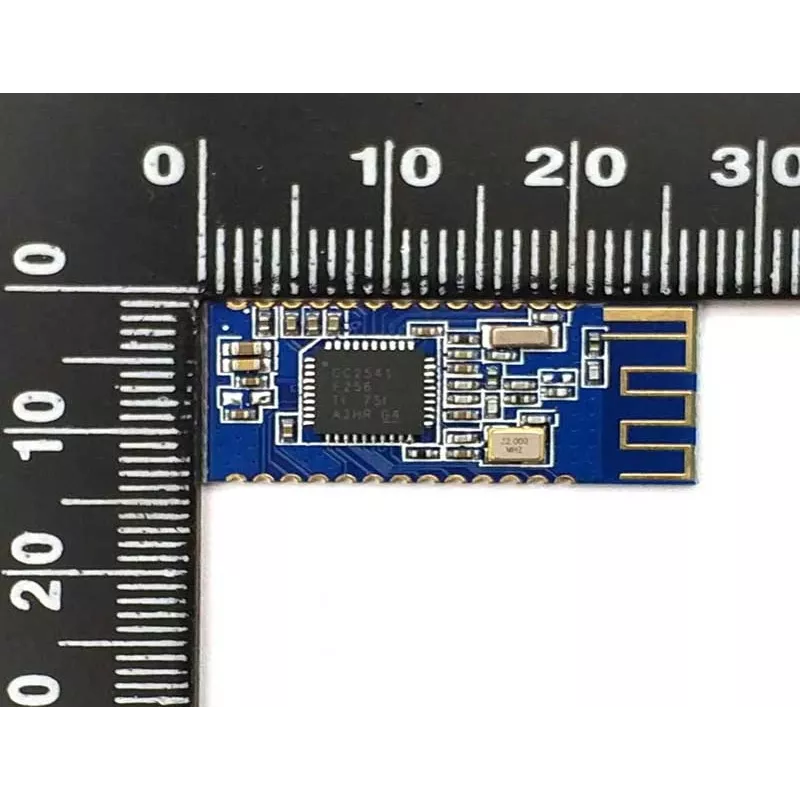

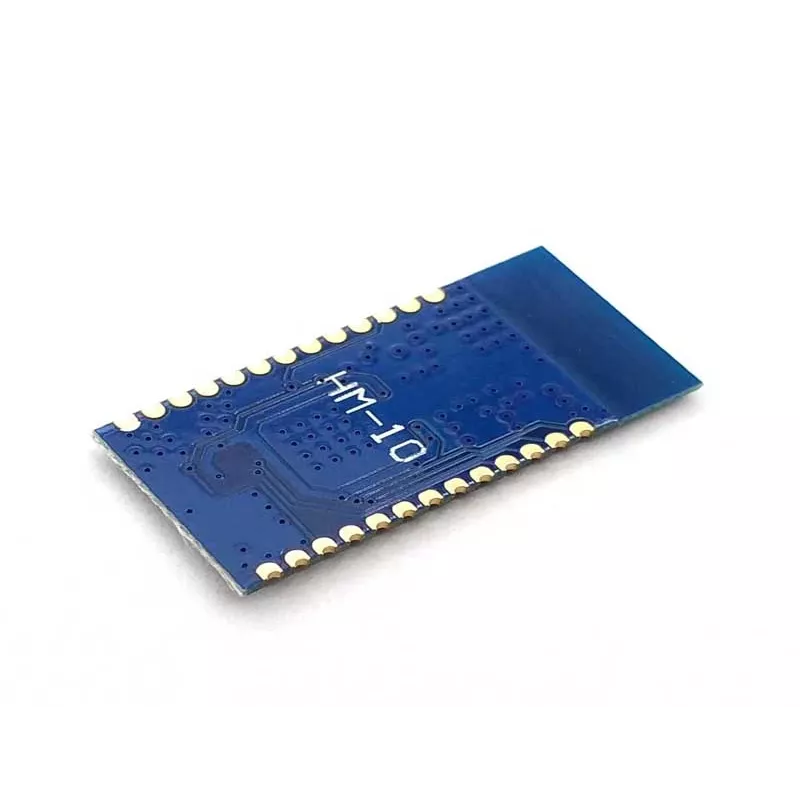

ALLNET 4duino Serial Bluetooth 4.0 modulis (ALL_OY_3375)

ALLNET 4duino Serial Bluetooth 4.0 modulis (ALL_OY_3375) ir kompakts un daudzpusīgs Bluetooth Low Energy (BLE) modulis, kura pamatā ir Texas Instruments CC2540 mikroshēmojums. Izstrādāts nemanāmai integrācijai ar Arduino, Raspberry Pi, ESP32, ESP8266 un citiem mikrokontrolleriem, tas nodrošina bezvadu seriālo sakaru Bluetooth 4.0. Atbalstot gan master, gan slave režīmus, šis modulis ir ideāli piemērots IoT projektiem, sensoru tīkliem un tālvadības lietojumiem.

Priekšrocības

Zems enerģijas patēriņš ar darba strāvu ~8.5 mA un miega strāvu ~50 µA, padarot to piemērotu ar baterijām darbināmām ierīcēm. Viegla konfigurēšana, izmantojot AT komandas, ļauj pielāgot baudrate, ierīces nosaukumu un savienošanas iestatījumus. Iebūvētā PCB antena nodrošina pārraides attālumu līdz 60 metriem atklātā laukā, garantējot uzticamu savienojamību.

Piemērots

• Bezvadu seriālajiem sakariem Arduino un Raspberry Pi projektos
• IoT sensoru datu pārraidei
• Tālvadības un automatizācijas sistēmām
• Bluetooth vārtejas un tilta lietojumiem

Galvenās specifikācijas

• Bluetooth standarts: Bluetooth 4.0 Low Energy (BLE)
• Darbības režīmi: Master, Slave
• Sakaru protokols: UART (Serial)
• Darba spriegums: 3.6V - 6V DC
• Loģikas līmenis: 3.3V
• Mikroshēmojums: Texas Instruments CC2540
• Pārraides attālums: līdz 60 metriem (atklātā laukā)
• Noklusējuma baudrate: 9600 bps (konfigurējams)
• Frekvenču josla: 2.4 GHz ISM
• Strāvas patēriņš (darbs): ~8.5 mA
• Strāvas patēriņš (miegs): ~50 µA
• AT komandu atbalsts: Jā
• Kontaktu skaits: 6 (VCC, GND, TXD, RXD, STATE, EN)
• Antenas tips: Iebūvēta PCB antena
• Datu pārraides ātrums: 1 Mbps
• Darba temperatūra: -20°C līdz +85°C

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet stabilu barošanas avotu norādītajā sprieguma diapazonā. Ja saskarnējat ar 5V mikrokontrolleriem, izmantojiet loģikas līmeņa pārveidotāju. Pirms integrēšanas projektā konfigurējiet moduli, izmantojot AT komandas.
