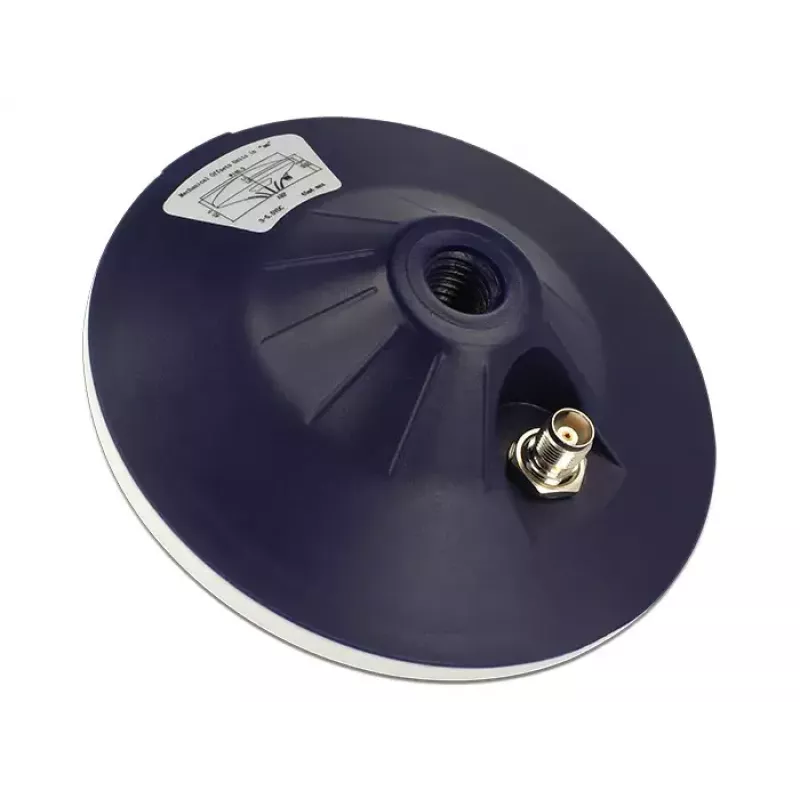

Antena Navilock NL-60560M

Navilock NL-60560M ir kompakta, augstas precizitātes tīkla antena, kas paredzēta GNSS uztveršanai. Tā atbalsta vienlaicīgu GPS, GLONASS, GALILEO un COMPASS/BEIDOU satelītu signālu uztveršanu, nodrošina 5 dBi pastiprinājumu un izmanto TNC savienotāju. Antena nodrošina apļveida polarizāciju un 360° horizontālo starojuma platumu, ar zemu enerģijas patēriņu un mazu izmēru, kas piemērots dažādām instalācijām.

Priekšrocības

Antenas 5 dBi pastiprinājums un apļveida polarizācija uzlabo signāla stabilitāti vairāku zvaigznāju GNSS konfigurācijās, savukārt 360° horizontālais starojuma platums nodrošina konsekventu uztveršanu no visiem azimutiem. Zems strāvas patēriņš (aptuveni 45 mA) un plašs ieejas sprieguma diapazons (3–5,5 V) ļauj integrēt ierīcēs, kas darbināmas ar baterijām, un transportlīdzekļos uzstādītās ierīcēs. Kompaktie izmēri (62,5 mm augstums, 147 mm diametrs) un standarta TNC savienotājs vienkāršo uzstādīšanu ierobežotā telpā.

Piemērots

• GNSS uztvērējiem, kuriem nepieciešams vairāku zvaigznāju atbalsts (GPS, GLONASS, GALILEO, BEIDOU/COMPASS)
• Transportlīdzekļu, jūras un stacionārām pozicionēšanas sistēmām
• IoT tīkla vārtejām un izsekošanas ierīcēm ar TNC antenas pieslēgvietām

Galvenās specifikācijas

• Antenas modelis: Navilock NL-60560M
• Antenas pastiprinājums (maks.): 5 dBi
• Savienotājs: TNC
• Polarizācija: Apļveida
• Horizontālais starojuma platums: 360°
• VSWR: 1,5/2
• Darba spriegums: 3–5,5 V
• Tipiskais strāvas patēriņš: 45 mA
• Izmēri: 62,5 mm (augstums) × 147 mm (diametrs)
• Krāsa: Balta, zila
• EAN: 4043619605606

Lietošana

Uzstādiet Navilock NL-60560M vietā ar brīvu skatu uz debesīm, lai nodrošinātu optimālu GNSS uztveršanu. Pievienojiet antenu GNSS ierīcei, izmantojot TNC savienotāju; pārliecinieties, ka ierīce atbalsta antenas jaudas un sprieguma diapazonu (3–5,5 V). Novietojiet un nostipriniet kabeli, lai izvairītos no spriedzes uz savienotāju, un pārbaudiet signāla uztveršanu ar GNSS uztvērēja statusa indikatoriem vai programmatūru.

Ieteikumi

Lai sasniegtu labākos rezultātus, uzstādiet antenu tālāk no lieliem metāla šķēršļiem un RF trokšņa avotiem. Pārbaudiet zemējumu un kabeļa kvalitāti transportlīdzekļu vai jūras instalācijās, lai saglabātu uzticamu vairāku zvaigznāju uztveršanu.
