AOC QSFP56 uz QSFP56 5 m kabelis BlueOptics MFS1S90-H005E-BO akvamarīna krāsa

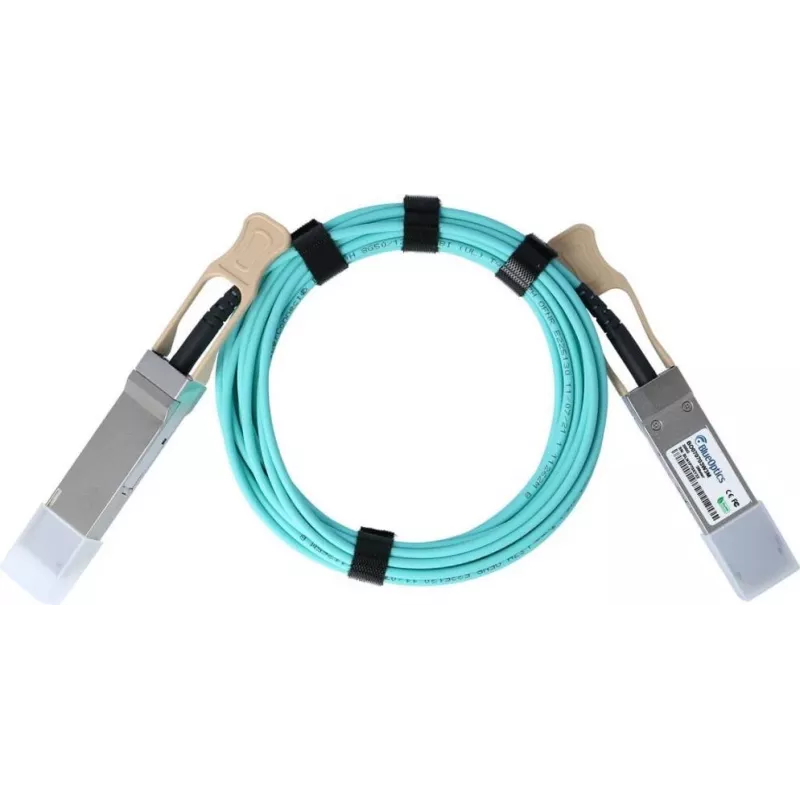

BlueOptics MFS1S90-H005E-BO ir 5 m aktīvs optiskais kabelis (AOC) ar QSFP56 savienotājiem abos galos, kas paredzēts ātrdarbīgiem InfiniBand un optisko šķiedru savienojumiem. Kabelis atbilst 200GBASE-SR4 specifikācijai, nodrošina pievieno-un-lieto QSFP56 uz QSFP56 savienojamību un tiek piegādāts akvamarīna krāsā. Kompaktais, vieglais dizains (aptuveni 0,23 kg) ir paredzēts īsa attāluma savstarpējiem savienojumiem starp statņiem vai blakus esošiem statņiem datu centros, augstas veiktspējas skaitļošanas vidēs un tīkla iekārtās.

Priekšrocības

Kabelis atbalsta divvirzienu optisko pārraidi ar atsevišķiem pārraides un uztveres kanāliem un atbilst Multi-Source Agreement (MSA) mehāniskajām un elektriskajām specifikācijām QSFP56 saskarnēm. Tas ietver Digital Diagnostics Monitoring (DDM/DOM) funkcionalitāti reāllaika sprieguma, temperatūras, lāzera nobīdes strāvas un optiskās jaudas uzraudzībai, ja to atbalsta resursdatora iekārta. Aktīvais optiskais dizains samazina elektromagnētiskos traucējumus un nodrošina liela joslas platuma, zema latentuma savienojumus, izmantojot daudzmodu šķiedru tā atbalstītajā darbības attālumā.

Piemērots

Galvenās specifikācijas

Lietošana

Ievietojiet katru QSFP56 savienotāju atbilstošajā QSFP56 pieslēgvietā resursdatora ierīcēs, līdz fiksators nofiksējas. Pārliecinieties, ka abas ierīces atbalsta QSFP56 200G saites un, ja nepieciešams, ka resursdatora programmaparatūra vai draiveri atļauj izmantot trešo pušu AOC moduļus. Izmantojiet DDM/DOM funkcijas, izmantojot resursdatora pārvaldības saskarni, lai pārbaudītu optisko jaudu un darbības parametrus. Novietojiet kabeli, izvairoties no asiem līkumiem vai pārmērīga spriedzes; ievērojiet iekārtu ražotāja norādījumus par optisko kabeļu lietošanu.

Ieteikumi

Lai nodrošinātu uzticamu darbību, pirms izvietošanas pārbaudiet saderību ar konkrēto slēdža, maršrutētāja vai skaitļošanas mezgla modeli, pārbaudiet, vai resursdators atbalsta DDM/DOM, ja nepieciešama uzraudzība, un ievērojiet ražotāja noteikto minimālo liekuma rādiusu, lai saglabātu optiskos parametrus.
