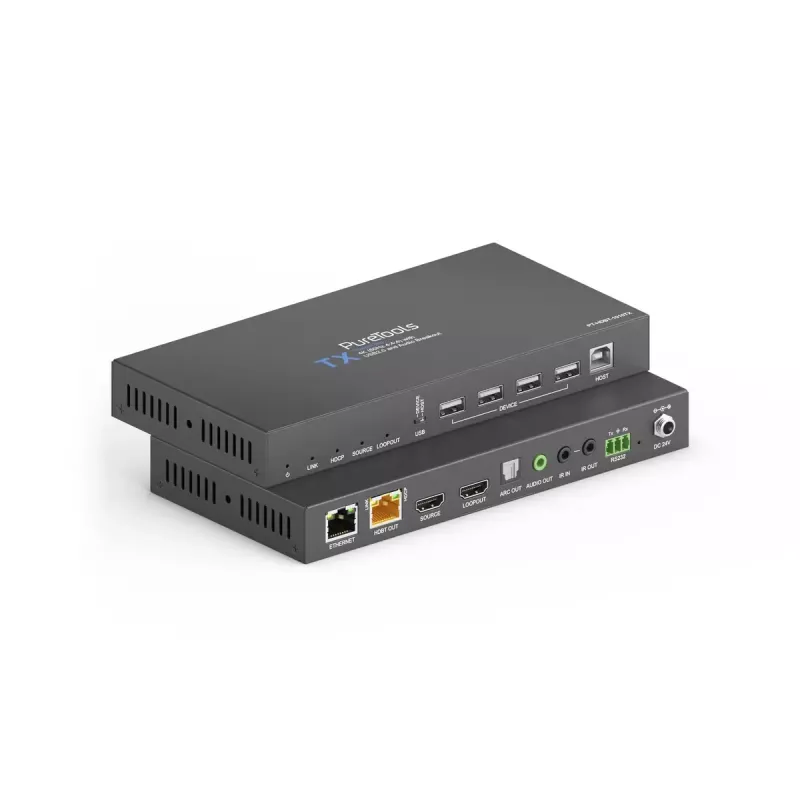

AV raidītājs un uztvērējs PureTools PT-HDBT-1010 100 m 18 Gbit/s

PureTools PT-HDBT-1010 ir 4K 18 Gbps HDMI HDBaseT Spec 3 paplašinātāju komplekts, kas sastāv no raidītāja (TX) un uztvērēja (RX). Tas paplašina HDMI signālus pa vienu Cat kabeli (Cat5e/Cat6a) līdz 80 m 4K@60 4:4:4 vai līdz 100 m 4K@60 4:2:0. Komplekts atbalsta HDMI 2.0 ar HDCP 2.2/1.4, nodrošina HDMI cilpas izvadi pie raidītāja vietējai uzraudzībai un piedāvā analogās stereo audio atdalīšanu.

Priekšrocības

PT-HDBT-1010 nodrošina augstas joslas platuma 18 Gbit/s HDMI pārraidi lielos attālumos, izmantojot HDBaseT, ietver divvirzienu PoH/PoC barošanu, tāpēc tikai vienai ierīcei nepieciešams ārējs barošanas avots, un atbalsta 1G Ethernet caurlaidi. Tas integrē USB 2.0 Hi-Speed caur HDBaseT, izmantojot četrus USB-A “Ierīces” portus un vienu USB-B “Saimnieka” portu katrā ierīcē KVM, krātuves vai perifērijas piekļuvei. Elastīga ARC apstrāde (HDMI, S/PDIF, caurlaide), IR ieeja/izeja, RS232 vadība uz 3 kontaktu Phoenix savienotājiem un statusa gaismas diodes vienkāršo integrāciju un traucējummeklēšanu.

Piemērots

• AV instalācijām, kur nepieciešama HDMI paplašināšana līdz 100 m
• Attālinātai USB piekļuvei (KVM, USB krātuve, tīmekļa kameras) caur HDBaseT
• Stacionārām instalācijām ar centralizētu barošanu vai viena barošanas bloka iestatījumiem
• Iestatījumiem, kam nepieciešama ARC maršrutēšana uz AV uztvērējiem vai S/PDIF ierīcēm

Galvenās specifikācijas

• HDMI versija: 2.0, joslas platums: līdz 18 Gbit/s
• Maks. video: 4K@60 4:4:4 līdz 80 m / 4K@60 4:2:0 līdz 100 m (Cat5e/Cat6a)
• HDCP atbalsts: 2.2 un 1.4
• USB: četri USB-A (Ierīce) un viens USB-B (Saimnieks) katrā ierīcē; USB 2.0 Hi‑Speed (maks. 480 Mbps)
• Audio: HDMI, optiskais S/PDIF (Toslink) un analogā stereo atdalīšana (3.5 mm)
• Tīkls: divvirzienu 1G Ethernet caurlaide
• Barošana: 12 V bloķēta līdzstrāvas ieeja; PoH/PoC divvirzienu caur HDBaseT
• Vadība: IR ieeja/izeja (3.5 mm, dubultās ligzdas) un RS232 (3 kontaktu Phoenix)
• Indikatori: statusa, HDCP, saites un cilpas izvades gaismas diodes
• Izmēri/svars: kompaktas ierīces; svars 1.28 kg (kombinēts vai atbilstoši produkta datiem)

Lietošana

Savienojiet HDMI avotu ar raidītāja HDMI ieeju un, ja nepieciešams, izmantojiet raidītāja HDMI cilpas izvadi vietējam monitoram. Savienojiet TX un RX ar piemērotu Cat kabeli (Cat5e/Cat6a) vajadzīgajā attālumā. Iestatiet DIP slēdžus katrā ierīcē, lai izvēlētos USB saimnieka/ierīces lomas un izvēlētos ARC režīmu (HDMI, S/PDIF vai caurlaide) uztvērējā. Pievienojiet USB ierīces USB-A portiem un apstrādes datoru USB-B saimnieka portam pēc vajadzības. Pievienojiet vienu ierīci komplektā iekļautajam 12 V adapterim; otra ierīce var saņemt barošanu caur HDBaseT, ja tiek izmantots PoH/PoC.

Ieteikumi

Izmantojiet Cat6a kabeļus maksimālajam attālumam un signāla stabilitātei pie 4K@60 4:4:4. USB 3.x ierīcēm sagaidāma darbība USB 2.0 Hi‑Speed (līdz 480 Mbps). Maršrutējot ARC audio, izvēlieties atbilstošo ARC režīmu uztvērējā, lai tas atbilstu jūsu AV uztvērējam vai skaņas sistēmai. Nostipriniet 12 V savienotājus ar komplektā iekļautajiem skrūvju vāciņiem un pārbaudiet saites un HDCP gaismas diodes iestatīšanas laikā.
