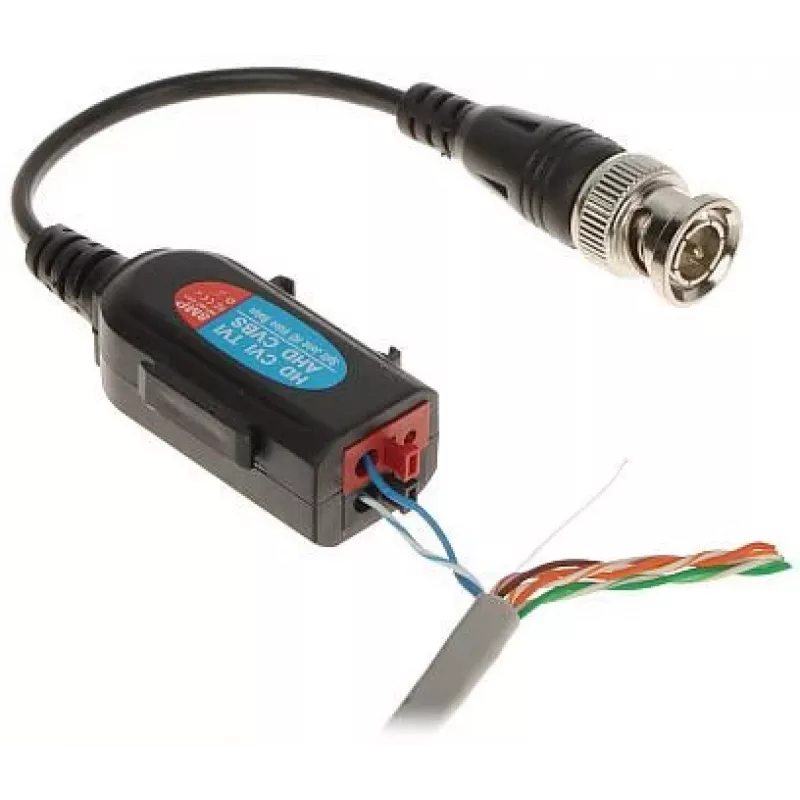

DELTA TR-1D-HD*P2 Pasīvais HD Video Balun Raidītāja Pāris priekš HD-CVI/TVI/AHD/CVBS pa UTP Cat5e/6, BNC uz Termināli, līdz 400m

HD video pārraide lielos attālumos, izmantojot koaksiālo kabeli, ir dārga un neelastīga. DELTA TR-1D-HD*P2 video balun pāris atrisina šo problēmu, pārveidojot nesabalansētu 75 omu BNC video signālu par sabalansētu 100 omu signālu pārraidei pa parasto neekranētu vītā pāra (UTP) kabeli, piemēram, Cat5e vai Cat6. Šī pasīvā ierīce neprasa ārēju barošanu un atbalsta visus izplatītos HD analogos formātus: HD-CVI, HD-TVI, AHD un standarta CVBS. Tā ir ideāli piemērota CCTV instalācijām, kur var izmantot esošo tīkla kabeļu infrastruktūru vai kur garu kabeļu līniju dēļ koaksiālais kabelis nav praktisks.

Kam tas paredzēts

Šis balun pāris ir paredzēts profesionāliem CCTV uzstādītājiem, drošības sistēmu integratoriem un DIY videonovērošanas entuziastiem, kuriem nepieciešams pagarināt analogo HD video signālu pārraidi pa vītā pāra kabeli. Tas ir īpaši noderīgs renovācijas projektos, kur UTP kabelis jau ir ievilkts, vai jaunās instalācijās, kur viena Cat5e/6 kabeļa ievilkšana ir izmaksu ziņā efektīvāka nekā vairāku koaksiālo līniju ievilkšana.

Galvenās īpašības

• Pasīva darbība – nav nepieciešams barošanas avots
• Atbalsta HD-CVI, HD-TVI, AHD un CVBS video signālus
• Pārraida līdz 400 m 720p HD-CVI, 250 m 1080p, 200 m 4MP/5MP un 150 m 8MP (4K); līdz 600 m CVBS
• BNC vīrišķais savienotājs video pusē, spiedspailes UTP pusē
• Iebūvēta pārsprieguma un ESD aizsardzība
• Augsta traucējumu novēršana (>60 dB)
• Kompakts, izturīgs dizains vieglai uzstādīšanai
• Ietver divus balunus (pa vienam katram kabeļa galam)

Specifikācijas

• Produkta veids: Pasīvs video baluns / transformators
• Kanāli: 1 kanāla video
• Video signāla saderība: HD-CVI, HD-TVI, AHD, CVBS
• Atbalstītās izšķirtspējas: 720p, 1080p, 4MP, 5MP, 8MP (4K) HD; 960H CVBS
• Pārraides vide: UTP Cat5e/Cat6
• Video savienotājs: BNC vīrišķais
• UTP savienojums: Spiedspailes
• Maksimālais attālums (HD-CVI 720p): Līdz 400 m
• Maksimālais attālums (HD-CVI 1080p): Līdz 250 m
• Maksimālais attālums (HD-CVI 4MP/5MP): Līdz 200 m
• Maksimālais attālums (HD-CVI 8MP): Līdz 150 m
• Maksimālais attālums (CVBS): Līdz 600 m
• Koaksiālā pretestība: 75 omi
• UTP pretestība: 100 omi
• Iebūvētā aizsardzība: Pārsprieguma aizsardzība, ESD aizsardzība
• Traucējumu novēršana: >60 dB
• Darba temperatūra: -10°C līdz +50°C
• Barošanas prasības: Nav nepieciešama ārēja barošana (pasīvs)
• Iekļautās vienības: 2 (pāris)

Padomi

Lai sasniegtu vislabākos rezultātus, izmantojiet cietu vara UTP kabeli (nevis CCA) un izvairieties no paralēlas novietošanas augstsprieguma elektrolīnijām. Pārliecinieties, ka video signālam izmantotais vītā pāris ir no viena un tā paša pāra, lai saglabātu signāla integritāti. Baluni ir krāsu kodēti vai marķēti ar polaritāti – pievienojiet video signālu vienas krāsas spailei abos galos.
