TRIAX OTX1310KIT optiskais raidītājs OTX 1310 ar platjoslas LNB TWB 40 307785

Satelīttelevīzijas signālu sadale lielās dzīvojamās vai komerciālās ēkās lielos attālumos bieži nozīmē signāla zudumu un apjomīgu koaksiālo kabeļu izmantošanu. TRIAX OTX1310KIT to risina, pārveidojot satelīta RF signālus optiskā signālā, lai tos pārraidītu pa vieglu, mazzaudējumu optisko šķiedru kabeli. Šajā komplektā ir iekļauts optiskais raidītājs OTX 1310, platjoslas LNB TWB 40 un 20V līdzstrāvas barošanas avots, nodrošinot visu nepieciešamo, lai uzsāktu uz optisko šķiedru balstītu satelīta sadales sistēmu.

Kam tas paredzēts

Šis komplekts ir ideāli piemērots uzstādītājiem un sistēmu integratoriem, kas strādā ar daudzdzīvokļu ēkām (MDUs), viesnīcām, slimnīcām vai FTTH (optiskās šķiedras līdz mājai) projektiem, kur satelīta signāli jāsadala daudzos izvados bez kvalitātes zuduma. Tas ir piemērots profesionāļiem, kuriem nepieciešama uzticama, augstas veiktspējas optiskā saite satelīttelevīzijas sadalei.

Galvenās iezīmes

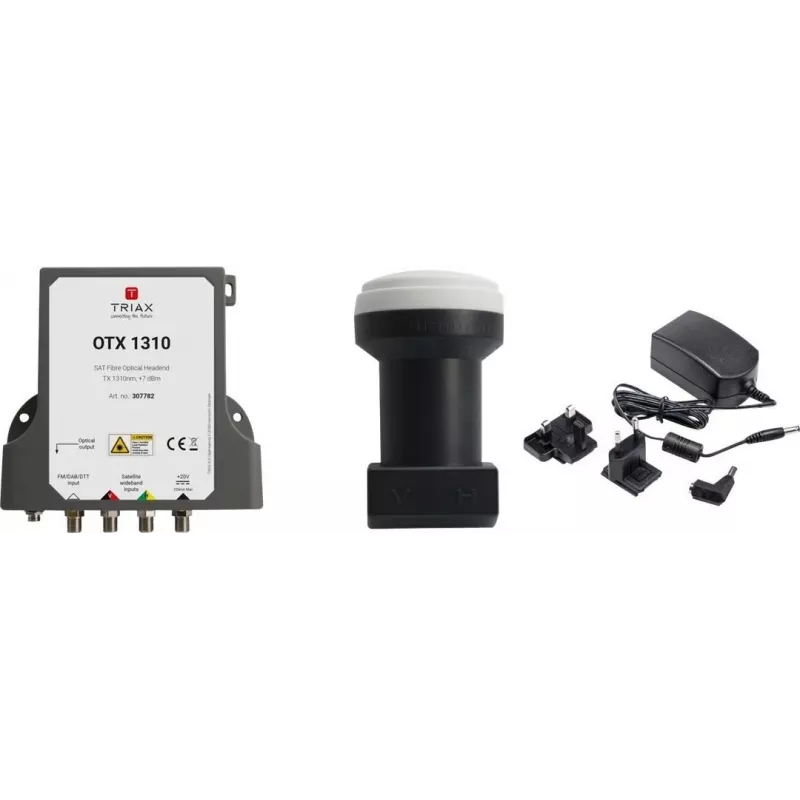

• Pilns komplekts: optiskais raidītājs, platjoslas LNB un barošanas avots
• Platjoslas LNB pārklāj 10,7–12,75 GHz ar diviem izvadiem (vertikālā un horizontālā polarizācija)
• Optiskais raidītājs ar SC/APC savienotāju un 1310 nm viļņa garumu
• Augsta optiskā izejas jauda +7 dBm atbalsta līdz pat 32 virzienu sadalīšanu
• Pārraides attālums līdz 10 km vienmoda optiskajā šķiedrā
• Zems trokšņa līmenis 0,1 dB nodrošina izcilu signāla kvalitāti
• Plašs darba temperatūras diapazons: no -20°C līdz +50°C

Specifikācijas

• LNB ieejas frekvence: 10,7–12,75 GHz
• LNB izejas frekvence (IF): 290–2340 MHz
• LNB lokālais oscilators: 10,4 GHz
• LNB trokšņa līmenis: 0,1 dB (tipiski)
• LNB izejas: 2 (platjoslas vertikālā, platjoslas horizontālā)
• Raidītāja RF ieejas: 2 (F tipa)
• Optiskās izejas viļņa garums: 1310 nm
• Optiskās izejas jauda: +7 dBm (tipiski)
• Optiskais savienotājs: SC/APC
• Barošanas avots: 20V DC (iekļauts)
• Maksimālais optiskais sadalījums: līdz 32
• Maksimālais pārraides attālums: līdz 10 km
• Darba temperatūra: no -20°C līdz +50°C
• Lietojums: satelīta signāla sadale pa optisko šķiedru kabeli

Padomi

Lai nodrošinātu optimālu veiktspēju, izmantojiet vienmoda optisko šķiedru ar zemiem ievades zudumiem savienotājos. Plānojot sadales tīklu, ņemiet vērā optisko sadalītāju zudumus: katrs 1:2 sadalījums samazina jaudu par aptuveni 3 dB. Pirms raidītāja pievienošanas pārliecinieties, ka barošanas avots ir pievienots, lai izvairītos no bojājumiem. Platjoslas LNB jāuzstāda ar skaidru redzamības līniju uz satelītu, un optiskās šķiedras vads ir jāaizsargā no asiem līkumiem.
