Axagon PCEA-S4N PCIe - 4x seriālā porta 250 kbp/s adapteris ar SP un LP kronšteiniem

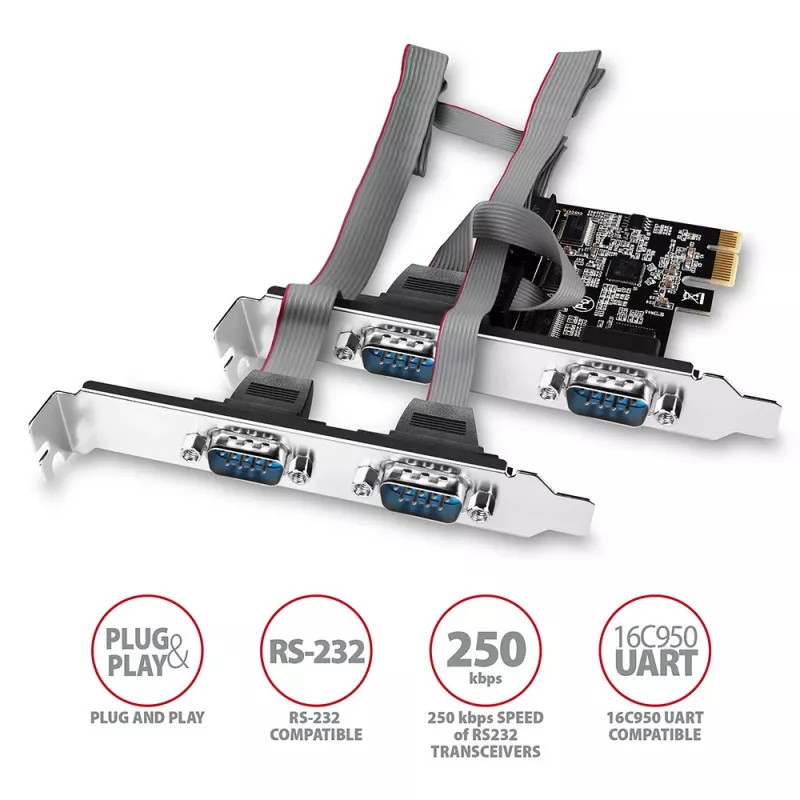

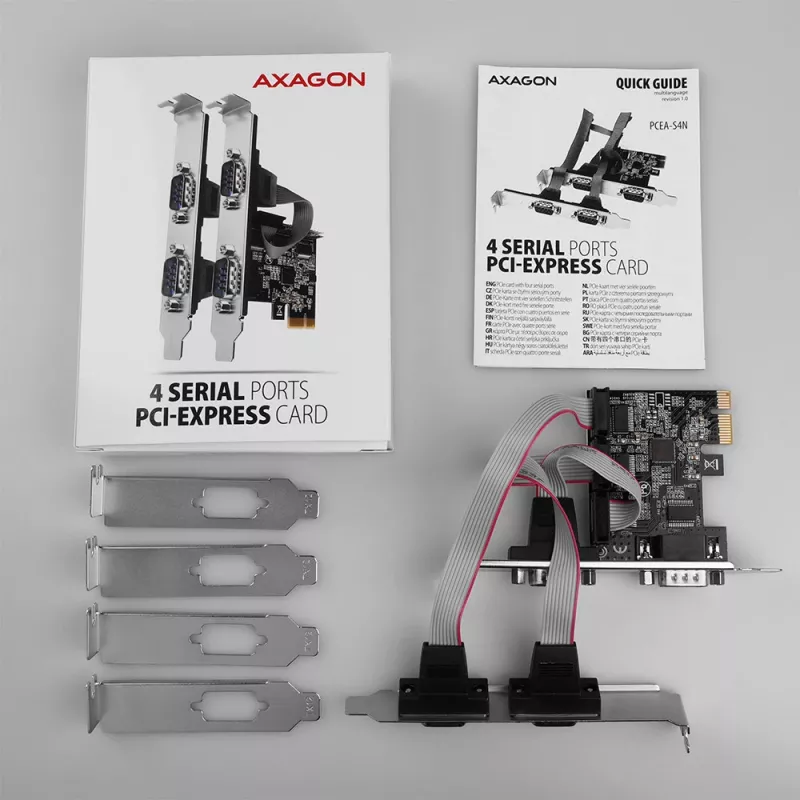

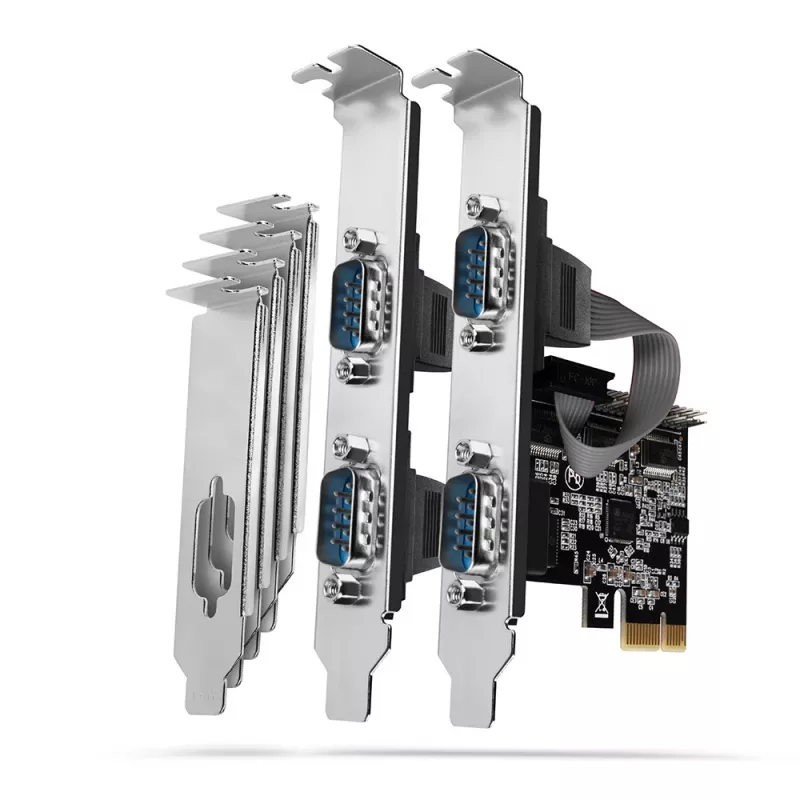

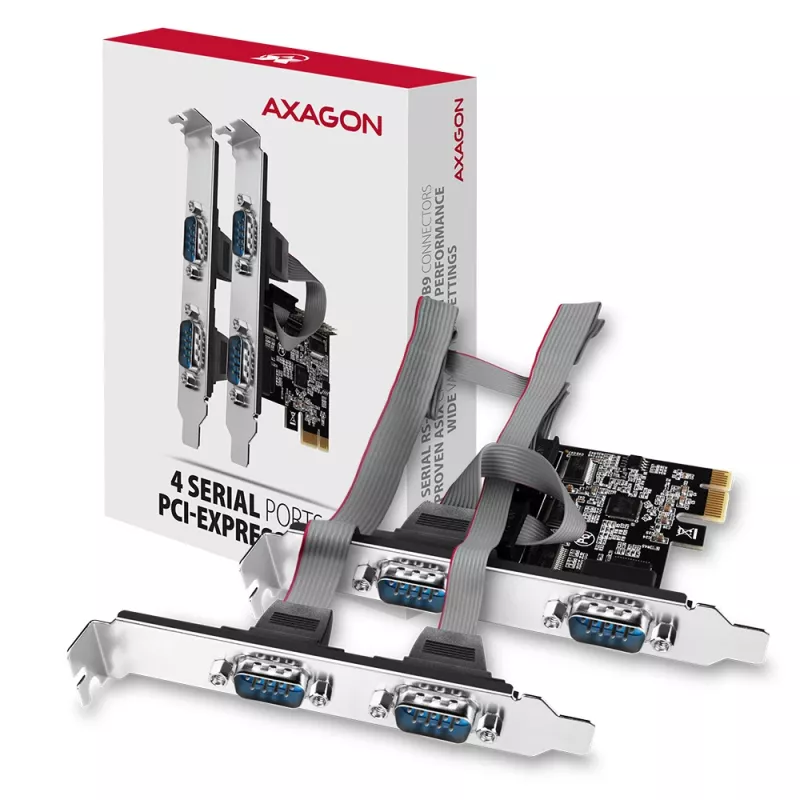

AXAGON PCEA-S4N PCI-Express karte pievieno četrus RS-232 seriālos portus ar DB-9 savienotājiem galddatoram. Tā izmanto ASIX AX99100 mikroshēmojumu un PCI-Express x1 interfeisu (PCIe 2.0, 5 Gbit/s), kas ir savietojams ar x1/x4/x8/x16 slotiem, un komplektā ietilpst gan standarta, gan zema profila kronšteini uzstādīšanai dažādos datoru korpusos.

Priekšrocības

Kontrolleris nodrošina uzticamu seriālo komunikāciju, pateicoties pārbaudītai ASIX mikroshēmojuma savietojamībai, 256 baitu FIFO buferiem katram portam un 16C550 sērijas UART atbalstam. Tas nodrošina stabilu datu plūsmu līdz 250 kBd, plašu OS savietojamību, tostarp modernām 32 un 64 bitu Windows un Windows Server versijām, un visaptverošu portu ESD aizsardzību. Elastīgās kronšteinu opcijas ļauj uzstādīt gan standarta, gan zema profila sistēmās.

Piemērots

• Rūpniecisko un mazumtirdzniecības seriālo ierīču (bankomātu, kases aparātu, POS, svītrkodu lasītāju) pievienošanai
• Mašīnu vadības un automatizācijas interfeisiem (CNC darbgaldi, PLC)
• Mantotām seriālajām perifērijas ierīcēm, piemēram, modemiem, PDA un seriālajiem planšetdatoriem
• Sistēmu integratoriem un servisa tehniķiem, kas pievieno RS-232 portus datoriem

Galvenās specifikācijas

• Resursdatora interfeiss: PCI-Express 2.0 x1 (savietojams ar PCIe 1.0a/1.1/2.1/3.0), 5 Gbit/s uz 1 līniju

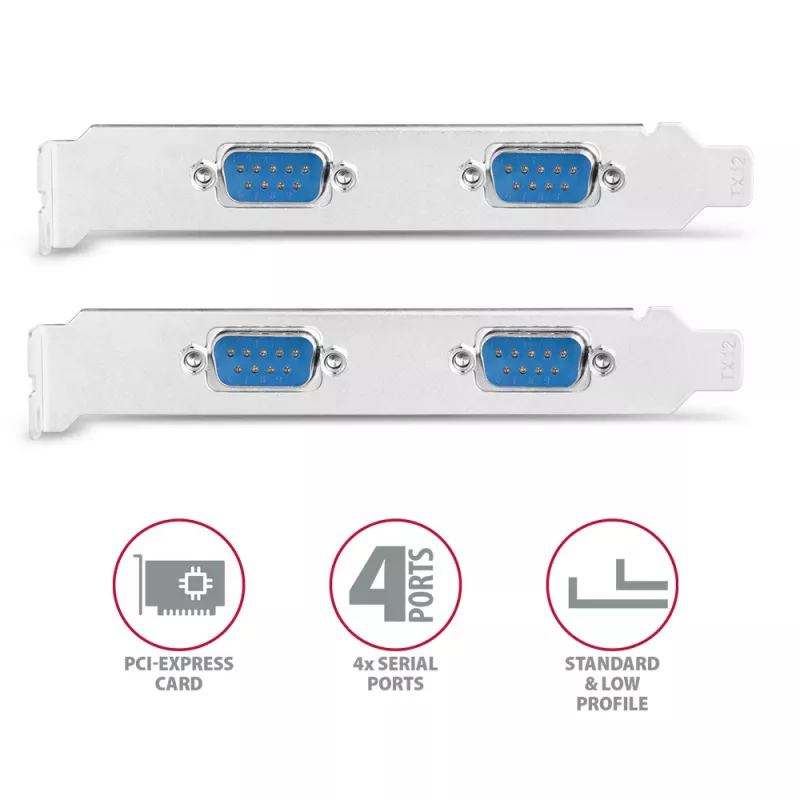

• Izvade: 4× RS-232 seriālie porti ar DB9 spraudņa tipa savienotājiem (porti uz kartes kronšteina un uz atsevišķa kabeļa pievienota kronšteina)
• UART savietojamība: 16C550 / Extended 16C550 / 16C950
• Maksimālais garantētais bodu ātrums: līdz 250 kBd (atkarīgs no draivera)
• Pārraides/saņemšanas FIFO: 256 baiti katram portam
• Atbalstītie signāli: TXD, RXD, RTS, CTS, DTR, DCD, DSR, RI
• Konfigurējams: bodu ātrums, vārda garums (5–9 biti), paritāte (nav, pāra, nepāra, mark, space), stopbiti (1, 1.5, 2), plūsmas kontrole (Xon/Xoff, aparatūras, nav)
• ESD aizsardzība: >±15 kV gaisa sprauga, ±8 kV kontakts
• Mikroshēmojums: ASIX AX99100
• Atbalstītās OS: Windows XP / Vista / 7 / 8 / 8.1 / 10 un jaunākas; Windows Server 2003 / 2008 / 2012 / 2016 un jaunākas (32/64 bitu)

Kā lietot

Uzstādiet AXAGON PCEA-S4N brīvā PCIe slotā (x1/x4/x8/x16) galddatora mātesplatē. Pirms kartes nostiprināšanas izvēlieties un piestipriniet atbilstošo kronšteinu (standarta vai zema profila). Pievienojiet ārējās seriālās ierīces DB-9 portiem, kas atrodas uz kartes kronšteina vai atsevišķā kabeļa pievienotā kronšteina. Ja nepieciešams, instalējiet draiverus; karte atbalsta Plug and Play automātiskai IRQ un I/O adrešu piešķiršanai atbalstītajās Windows versijās.

Ieteikumi

Stabilai seriālajai komunikācijai izmantojiet kvalitatīvus DB-9 kabeļus un pārliecinieties, ka ierīču bodu ātruma un plūsmas kontroles iestatījumi atbilst resursdatora sistēmā konfigurētajiem. Uzstādot elektriski trokšņainā vai rūpnieciskā vidē, pārbaudiet zemējumu un izmantojiet nodrošinātās ESD aizsardzības funkcijas, lai samazinātu bojājumu risku.
