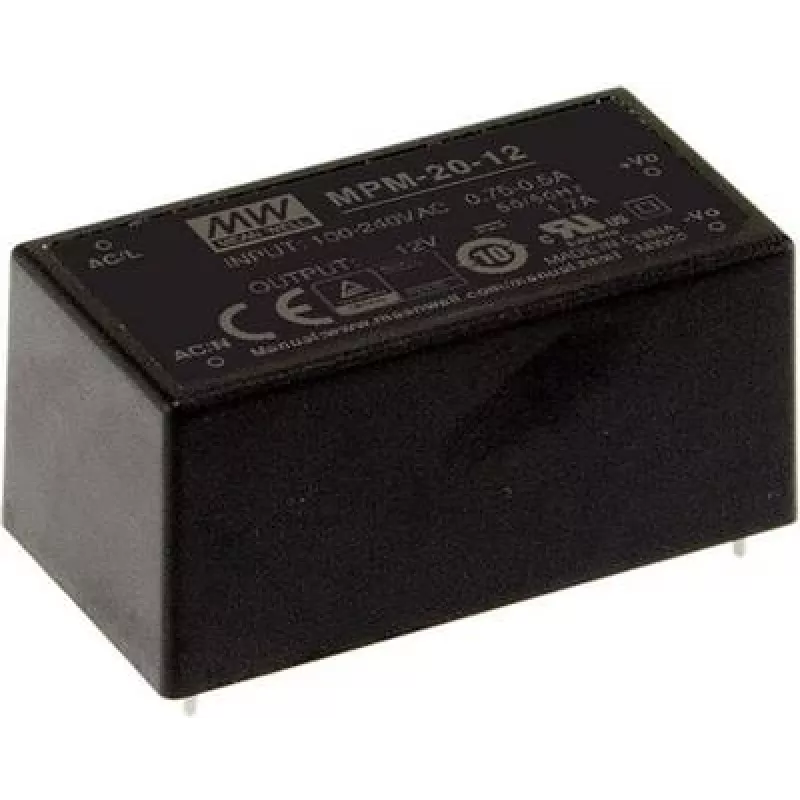

Barošanas adapteris MEAN WELL MPM-20-12 20W 12V 90-264V

MEAN WELL MPM-20-12 ir maiņstrāvas-līdzstrāvas vienas izejas medicīnisks ielietas konstrukcijas barošanas bloks, kas nodrošina 12 V DC līdz 1,8 A (20 W). Ar universālu ieeju 90–264 V AC un kompaktu PCB montāžas formātu, šis adapteris ir izstrādāts uzticamai, vietu taupošai integrācijai medicīnā un rūpnieciskajās iekārtās. Tas atbilst RoHS prasībām un ir aprīkots ar pastiprinātu izolāciju (2 x MOPP), kas piemērota medicīniskai lietošanai.

Priekšrocības

MPM-20-12 nodrošina stabilu 12 V izeju ar īssavienojuma un pārslodzes aizsardzību ielietā korpusā, kas vienkāršo montāžu uz iespiestās plates. Tā plašais ieejas diapazons (90–264 V AC) ļauj to izmantot dažādos tīkla apstākļos, savukārt mazie izmēri (dziļums 52,4 mm, augstums 24 mm) un zemais svars (50 g) atvieglo integrāciju kompaktās konstrukcijās. Pastiprinātā izolācija (2 x MOPP) nodrošina atbilstību medicīnisko ierīču drošības prasībām.

Piemērots

• Medicīnisko ierīču barošanai ar zemu enerģijas patēriņu
• Iegultajām sistēmām un vadības platēm
• Rūpnieciskajām iekārtām, kurām nepieciešama uzticama 12 V līnija
• Produktiem, kur nepieciešama pastiprināta izolācija ar pacientu saskarē esošajām shēmām

Galvenās specifikācijas

• Izejas spriegums: 12 V DC
• Izejas strāva: 1,8 A (20 W)
• Ieejas spriegums: 90–264 V AC
• Montāža: iespiestās plates caurumu montāža
• Drošības izolācija: 2 x MOPP (medicīniskā pastiprinātā izolācija)
• Izmēri: dziļums 52,4 mm, augstums 24 mm
• Svars: 50 g
• Atbilstība: RoHS

Lietošana

Uzstādiet adapteri uz iespiestās plates, izmantojot tam paredzētās caurumu montāžas spailes un, ja iespējams, mehāniskos stiprinājuma punktus. Pievienojiet maiņstrāvas tīkla ieeju (90–264 V AC) saskaņā ar ražotāja elektroinstalācijas shēmu un nodrošiniet pareizu polaritāti uz 12 V DC izejas. Pārliecinieties par atbilstošu ventilāciju un uzturiet apkārtējo vidi brīvu no vadošiem gružiem. Pirms jutīgu iekārtu pievienošanas pārbaudiet izejas spriegumu zem slodzes.

Ieteikumi

Medicīniskajām lietojumprogrammām ievērojiet piemērojamos standartus un ierīces līmeņa drošības prasības; uz iespiestās plates saglabājiet nepieciešamos attālumus starp vadošajiem elementiem un izolācijas ceļus, kā arī ievērojiet MEAN WELL montāžas, termiskās pārvaldības un aizsargshēmu lietošanas instrukcijas, lai nodrošinātu ilgstošu un uzticamu darbību.
