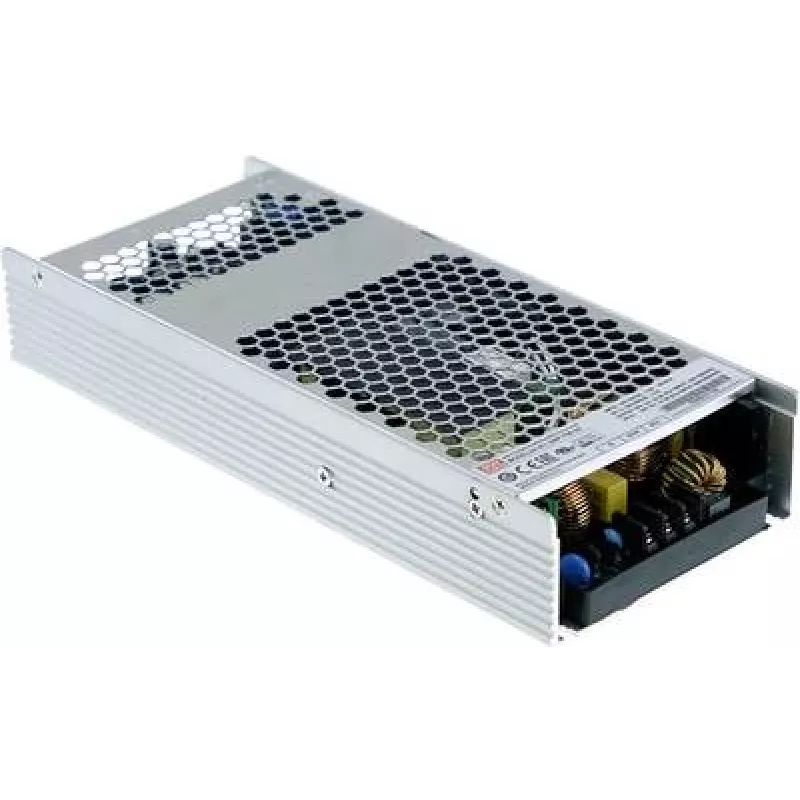

Barošanas adapteris MEAN WELL UHP-750-12 750W 12V 90-264V

MEAN WELL UHP-750-12 ir maiņstrāvas-līdzstrāvas plāns vienstunda izejas slēgts barošanas bloks ar aktīvo jaudas koeficienta korekciju, izstrādāts, lai nodrošinātu stabilu 12 V līdzstrāvas izeju ar strāvu līdz 60 A no 90–264 V maiņstrāvas ieejas. Bloks nodrošina kopējo izejas jaudu 750 W, ietver līdzstrāvas OK signālu sistēmas uzraudzībai un atbilst RoHS prasībām. Tā kompaktais korpuss (100 mm × 237 mm × 41 mm) padara to piemērotu instalācijām, kur ir ierobežota telpa.

Priekšrocības

Barošanas adapteris piedāvā augstu jaudas blīvumu plānā, slēgtā formas faktorā un ietver jaudas koeficienta korekciju uzlabotai efektivitātei un samazinātai ieejas strāvas deformācijai. Integrētais līdzstrāvas OK signāls nodrošina vienkāršus uzraudzības savienojumus, un RoHS atbilstība garantē bīstamo vielu ierobežošanu. Tā plašais ieejas sprieguma diapazons atbalsta lietošanu dažādās tīkla vidēs.

Piemērots

• Rūpnieciskās vadības iekārtām
• Sakaru sistēmām un tīkla ierīcēm
• LED apgaismojuma draiveriem un izkārtnēm
• Iegultajām sistēmām un statīvā montējamai elektronikai

Galvenās specifikācijas

• Modelis: MEAN WELL UHP-750-12 (MPN: UHP-750-12)
• Izeja: 12 V līdzstrāva, 60 A, 750 W
• Ieejas spriegums: 90–264 V maiņstrāva
• Formas faktors: plāns slēgts barošanas bloks
• Īpašības: aktīvā PFC, līdzstrāvas OK signāls, atbilst RoHS
• Izmēri: 100 mm (P) × 237 mm (D) × 41 mm (A)
• EAN: 4021087051798

Kā lietot

Uzstādiet UHP-750-12 vietā ar atbilstošu ventilāciju un droši piestipriniet pie paredzētā šasijas vai kronšteina. Pievienojiet maiņstrāvas ieeju piemērotam 90–264 V maiņstrāvas avotam, ievērojot vietējos elektriskos noteikumus, un pārbaudiet pareizu zemēšanu. Pievienojiet 12 V līdzstrāvas izeju slodzei, ievērojot pareizo polaritāti un strāvas ierobežojumus. Izmantojiet līdzstrāvas OK signālu attālinātai uzraudzībai, pievienojot to sistēmas kontrolierim, kā norādīts ražotāja dokumentācijā.

Ieteikumi

Drošai darbībai uzturiet apkārtējās vides temperatūru un gaisa plūsmu MEAN WELL noteiktajās robežās, izvairieties no uzstādīšanas siltuma avotu tuvumā un nodrošiniet, lai kopējā pieslēgtā slodze nepārsniedz 60 A pie 12 V. Regulāri pārbaudiet savienojumus un stiprinājumus, vai nav vaļīguma, un ievērojiet ražotāja drošības instrukcijas aizsardzībai pret īssavienojumiem un pārstrāvu.
