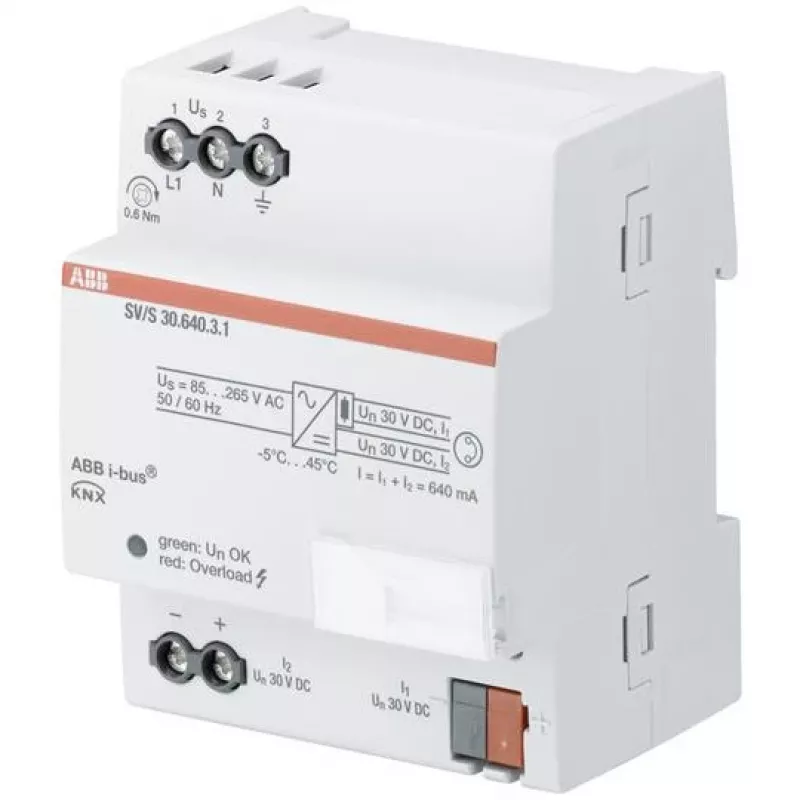

Strāvas adapteris/pārveidotājs ABB SV/S30.640.3.1 — 30 V izeja, 85–265 V ieeja, pelēka, plastmasas korpuss (72×64,5×90 mm)

ABB SV/S30.640.3.1 ir kompakts KNX barošanas avots, kas ģenerē un uzrauga KNX sistēmas spriegumu (SELV). Ierīce nodrošina stabilizētu līdzstrāvas izeju un ietver integrētu drosēli, lai atsaistītu kopnes līniju no barošanas avota. Izejai ir aizsardzība pret īssavienojumu un pārslodzi, un tā ir aprīkota ar divkrāsu gaismas diodi, kas norāda izejas statusu. Iekārta pieņem plašu ieejas sprieguma diapazonu no 85 līdz 265 V maiņstrāvas pie 50/60 Hz, un tā ir ievietota pelēkā plastmasas korpusā ar izmēriem 72 × 64,5 × 90 mm.

Priekšrocības

Barošanas avots piedāvā uzraudzītu KNX izeju ar iebūvētu aizsardzību pret īssavienojumu un pārslodzi, lai nodrošinātu uzticamu darbību. Integrētais drosēlis izolē kopnes līniju, lai samazinātu traucējumus un vienkāršotu uzstādīšanu. Divkrāsu statusa gaismas diode sniedz skaidru vizuālu norādi par ierīces izejas stāvokli. Modelim SV/S 30.640.3.1 ir papildu 30 V līdzstrāvas izeja, kas arī ir aizsargāta pret īssavienojumu un pārslodzi, un to var izmantot, lai barotu papildu kopnes līniju, ja to apvieno ar atsevišķu drosēli.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• KNX kopnes līniju barošanai ēku automatizācijas sistēmās
• Ierīču barošanai, kurām nepieciešama stabilizēta līdzstrāvas KNX barošana
• Rūpnieciskām vai komerciālām instalācijām, kurām nepieciešams barošanas avots ar plašu ieejas sprieguma diapazonu

Galvenās specifikācijas

• Ražotājs: ABB
• Modelis: SV/S30.640.3.1 (ierīces tips SV/S 30.640.3.1)
• MPN: 2CDG110167R0011
• EAN: 4016779906210
• KNX izejas strāva: 640 mA
• Papildu izeja: 30 V DC (aizsargāta pret īssavienojumu un pārslodzi)
• Ieejas spriegums: 85–265 V AC, 50/60 Hz
• Aizsardzība: izeju aizsardzība pret īssavienojumu un pārslodzi
• Indikators: divkrāsu gaismas diodes statusa indikators
• Korpuss: pelēka plastmasa
• Izmēri: 72 × 64,5 × 90 mm

Kā lietot

Uzstādiet barošanas avotu saskaņā ar KNX un vietējiem elektroinstalācijas standartiem. Pievienojiet maiņstrāvas ieeju atbilstošam 85–265 V maiņstrāvas barošanas avotam un pievienojiet KNX kopnes līniju uzraudzītajai KNX izejai. Ja nepieciešama papildu kopnes līnija, izmantojiet 30 V līdzstrāvas aizsargāto izeju kopā ar atsevišķu drosēli, lai atsaistītu šo kopnes līniju. Pārbaudiet pareizu savienojumu un pieslēdziet strāvu; pārbaudiet divkrāsu gaismas diodi, lai apstiprinātu izejas statusu.

Ieteikumi

Nodrošiniet, lai uzstādīšanu un apkopi veiktu kvalificēts personāls. Izmantojiet papildu 30 V līdzstrāvas izeju tikai ar atbilstošu drosēli un iekārtas nominālajās robežās. Ievērojiet ražotāja norādījumus un vietējos noteikumus par zemējumu, vadu pievienošanu un aizsardzību, lai saglabātu SELV atbilstību un drošu darbību.
