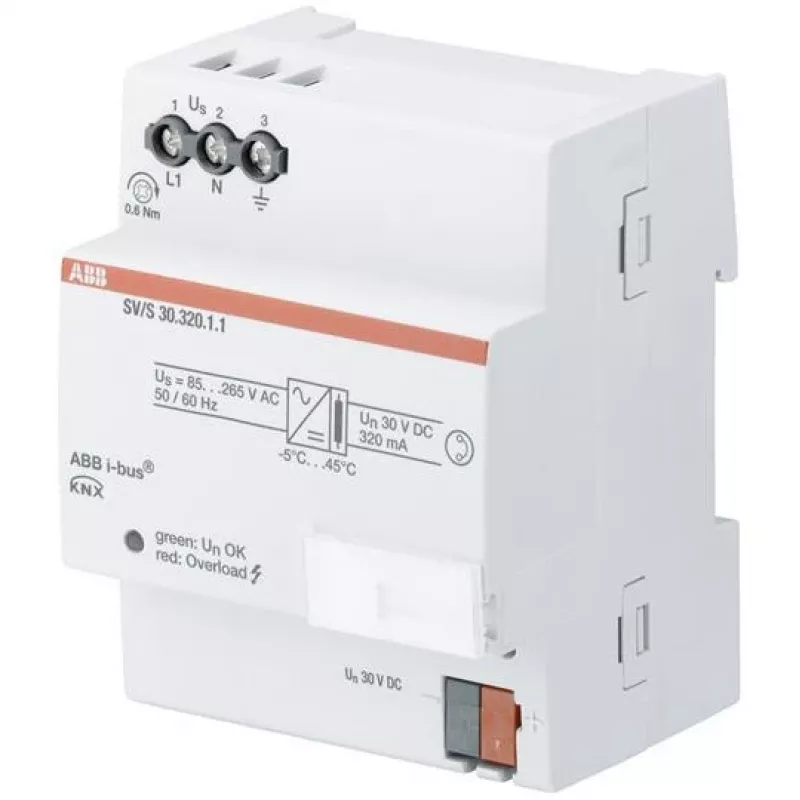

Barošanas adapteris/pārveidotājs ABB SV/S 30.320.1.1 30 V ieeja 85–265 V 50/60 Hz pelēks plastmasas 72×64,5×90 mm

ABB SV/S 30.320.1.1 ir kompakts barošanas adapteris/pārveidotājs, kas nodrošina regulētu 30 V izeju rūpnieciskiem un vadības uzstādījumiem. Tam ir plašs ieejas sprieguma diapazons 85–265 V AC pie 50/60 Hz un pelēks plastmasas korpuss ar izmēriem 72 × 64,5 × 90 mm. Ierīcei ir integrētas aizsardzības un uzraudzības funkcijas drošai darbībai KNX kopnes sistēmās un līdzīgos zemsprieguma lietojumos.

Priekšrocibas

Ierīce piedāvā stabilu 30 V izeju ar aizsardzību pret īssavienojumu un pārslodzi, integrētu droseli kopnes līnijas atsaistei un divkrāsu LED statusa indikatoru skaidrai izejas signalizācijai. Plašais ieejas diapazons padara to saderīgu ar dažādiem barošanas apstākļiem, un tās kompaktais plastmasas korpuss atvieglo uzstādīšanu vadības skapjos vai iekārtu statīvos.

Piemērots

• KNX kopnes līniju un SELV zemsprieguma uzstādījumu barošanai
• Rūpnieciskiem vadības paneļiem un automatizācijas iekārtām
• Esošo 30 V adapteru vai pārveidotāju nomaiņai
• Lietojumiem, kur nepieciešams kompakts, aizsargāts 30 V barošanas avots

Galvenās specifikācijas

• Zīmols: ABB
• Modelis: SV/S 30.320.1.1 (MPN 2CDG110166R0011)
• EAN: 4016779906197
• Izejas spriegums: 30 V
• Ieejas spriegums: 85–265 V AC, 50/60 Hz
• Korpuss: pelēks plastmasas
• Izmēri: 72 × 64,5 × 90 mm
• Aizsardzība: pret īssavienojumu un pārslodzi aizsargāta

Kā lietot

Uzstādiet ABB SV/S 30.320.1.1 piemērotā vadības skapī vai korpusā un pievienojiet ieeju maiņstrāvas barošanas avotam diapazonā no 85–265 V AC, 50/60 Hz. Pievienojiet 30 V izeju SELV vai KNX kopnes slodzei, izmantojot atbilstošu vadu un ievērojot polaritāti. Nodrošiniet, lai integrētā drosele un aizsargierīces paliktu pieejamas un ventilācija ap ierīci netiktu bloķēta. Pirms pievienotās iekārtas nodošanas ekspluatācijā pārbaudiet izejas statusu, izmantojot divkrāsu LED.

Ieteikumi

Uzstādiet un apkopiet ierīci tikai kvalificēts personāls. Pārliecinieties, ka pievienotās slodzes nepārsniedz adaptera nominālo izeju, un ievērojiet vietējos elektroinstalācijas noteikumus. Nodrošiniet pietiekamu atstarpi dzesēšanai un izvairieties no mitruma vai kodīgas vides iedarbības.
