Barošanas bloks MEAN WELL RSP-320-5, 320 W, izeja 5 V, ieeja 88–264 V, RoHS, 115×215×30 mm

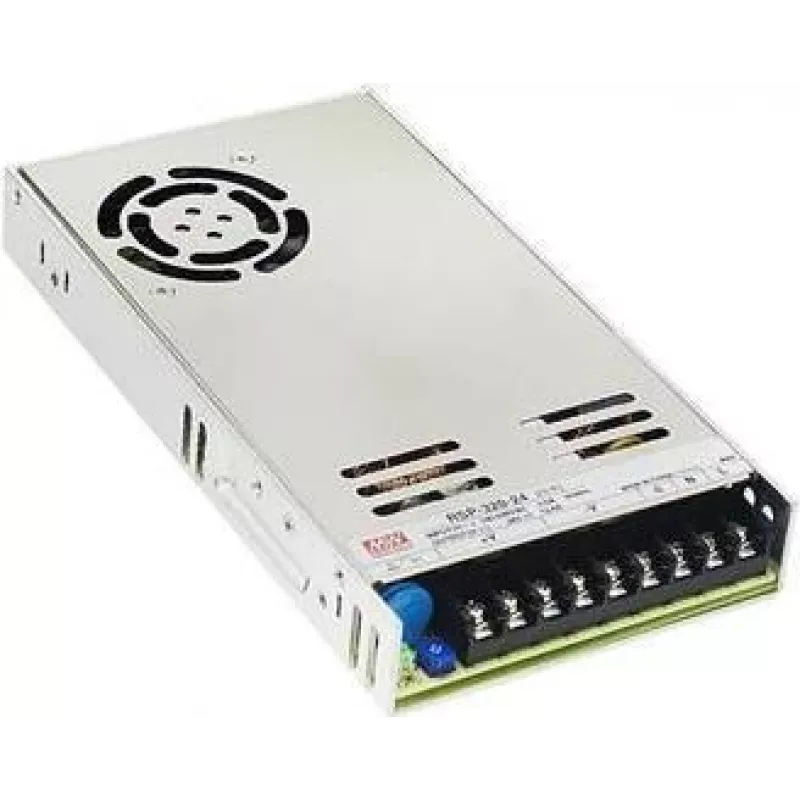

MEAN WELL RSP-320-5 ir 320 W slēgts maiņstrāvas-līdzstrāvas barošanas bloks ar vienu fiksētu 5 V līdzstrāvas izeju ar nominālo strāvu 60 A. Tas pieņem plašu ieejas sprieguma diapazonu 88–264 V maiņstrāva, ietver PFC un piespiedu gaisa dzesēšanu, un ir būvēts 1U zema profila korpusā ar izmēriem 115×215×30 mm. Ierīce atbilst RoHS prasībām un ir paredzēta rūpnieciskai lietošanai vadības skapjos un iekārtās, kur nepieciešams stabils 5 V barošanas avots.

Priekšrocības

RSP-320-5 nodrošina augstu nepārtrauktu izejas strāvu (60 A) no kompakta 1U profila, piedāvā jaudas koeficienta korekciju uzlabotai ieejas veiktspējai un izmanto piespiedu gaisa dzesēšanu uzticamai termiskai pārvaldībai zem slodzes. Tā plašais 88–264 V ieejas diapazons ļauj to izvietot dažādās maiņstrāvas tīkla vidēs, un RoHS atbilstība atbilst normatīvajām materiālu prasībām.

Piemērots

• Rūpnieciskiem vadības skapjiem un automatizācijas iekārtām
• Telekomunikāciju un tīkla iekārtām, kam nepieciešams 5 V līdzstrāva
• Iegultajām sistēmām un vienplates datoriem ar augstu strāvas pieprasījumu
• Vidēm, kur nepieciešams kompakts, plauktiem draudzīgs 1U augstums

Galvenās specifikācijas

• Ražotājs: MEAN WELL (modelis RSP-320-5)
• Izeja: 5 V līdzstrāva, 60 A (viena izeja)
• Nominālā jauda: 320 W
• Ieejas spriegums: 88–264 V maiņstrāva
• Dzesēšana: piespiedu gaiss
• PFC: Jā
• Izmēri: 115 × 215 × 30 mm (1U zems profils)
• Atbilstība: RoHS

Kā lietot

Uzstādiet RSP-320-5 vadības skapī vai aprīkojuma šasijā ar pietiekamu gaisa plūsmu piespiedu gaisa dzesēšanai. Pievienojiet maiņstrāvas tīkla ieeju (88–264 V maiņstrāva) norādītajiem ieejas spailēm, ievērojot vietējos elektriskos noteikumus un nodrošinot pareizu zemējumu. Pārbaudiet izejas vadu savienojumu ar 5 V līdzstrāvas slodzi un pārliecinieties, ka polaritāte un strāvas kapacitāte ir pareiza. Ieslēdziet un novērojiet izejas spriegumu; apstipriniet stabilu 5 V izeju paredzētajos slodzes apstākļos.

Ieteikumi

Uzstādiet barošanas bloku ar pietiekamu ventilāciju un izvairieties no gaisa plūsmas bloķēšanas. Izmantojiet atbilstošu vadu un aizsardzību (drošinātājus vai automātiskos slēdžus), kas izmērīti 60 A izejai. Ilgtermiņa uzticamībai darbiniet noteiktajā apkārtējās vides temperatūras diapazonā un samaziniet slodzes rezervi, ja apkārtējā dzesēšana ir ierobežota.
