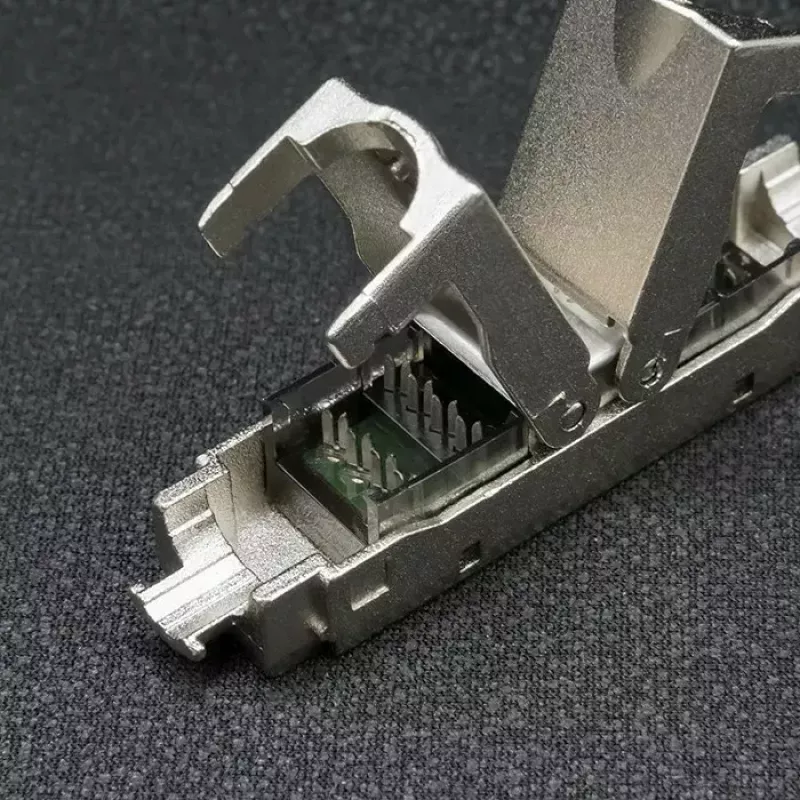

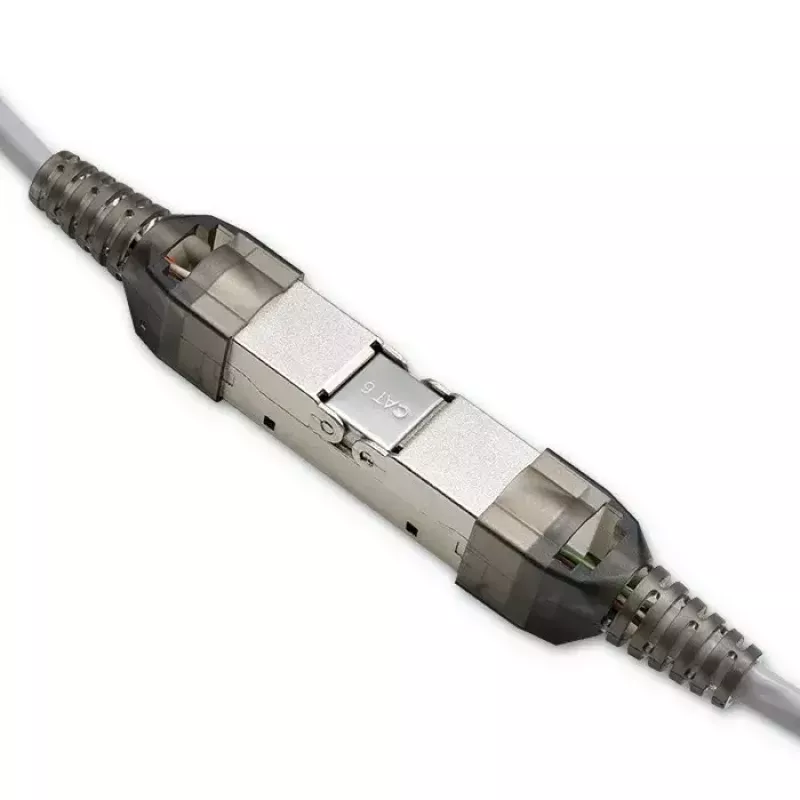

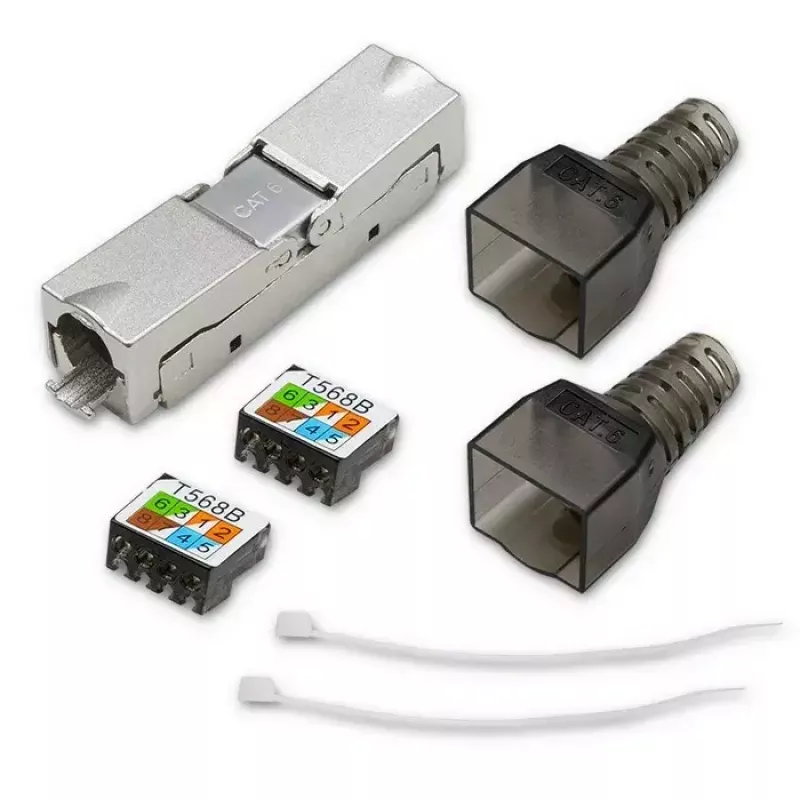

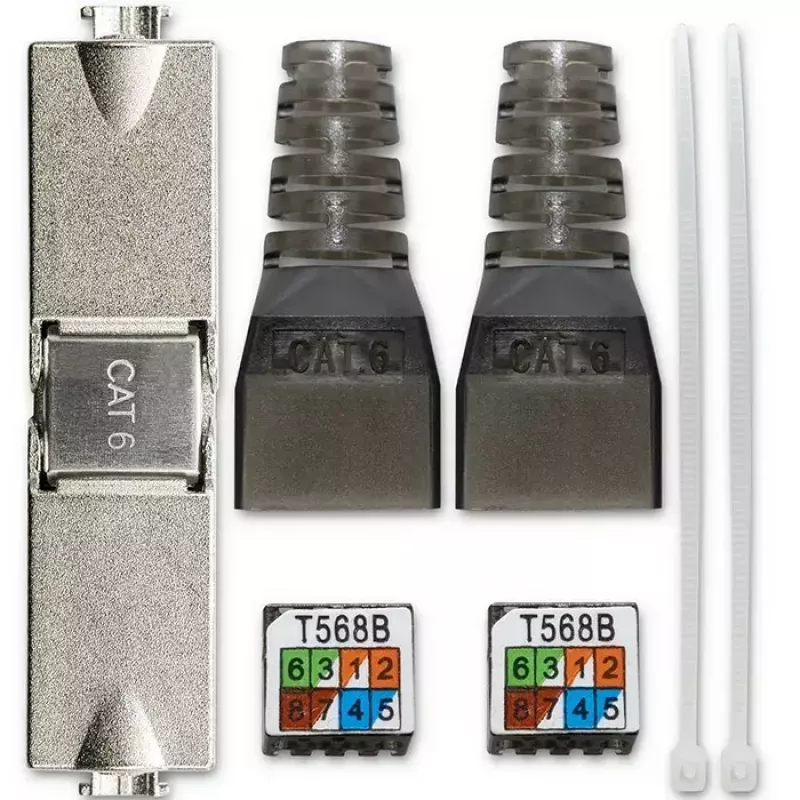

Bez instrumenta RJ45 spraudnis QOLTEC 54540 CAT6 STP ekranētiem Ethernet kabeļiem

Bez instrumenta RJ45 spraudnis QOLTEC 54540 CAT6 STP ir savienotājs, kas paredzēts ekranētu CAT6 Ethernet kabeļu terminēšanai bez gofrēšanas instrumentu nepieciešamības. Spraudnis saglabā kabeļa ekranējumu un nodrošina uzticamu RJ45 savienojumu tīkla instalācijām, pārslēgšanās vadiem un remontiem. Tā montāža bez instrumentiem atvieglo darbu uz vietas un maza mēroga instalācijas, vienlaikus saglabājot CAT6 STP kabeļošanai nepieciešamās elektriskās un mehāniskās īpašības.

Priekšrocības

Konstrukcija bez instrumentiem ļauj ātri terminēt ekranētus Ethernet kabeļus, samazinot montāžas laiku un mazinot specializēta aprīkojuma nepieciešamību. CAT6 STP formas faktors atbalsta pilnu pāru ekranējumu, lai samazinātu elektromagnētiskos traucējumus un uzturētu signāla integritāti. Spraudnis nodrošina stabilu mehānisku satvērienu ar kabeli un standarta RJ45 saskarni savietojamībai ar slēdžiem, maršrutētājiem un pārslēgšanās paneļiem. Materiāli un kontaktu izvietojums ir izvēlēti, lai atbilstu CAT6 instalāciju veiktspējas prasībām.

Piemērots

• Ekranētu CAT6 kabeļu terminēšanai uz vietas bez gofrēšanas instrumentiem
• Īsu pārslēgšanās vadu izveidei vai remontam biroja vai mājas tīklos
• Tīkla apkopei uz vietas, kur svarīgi saglabāt kabeļa ekranējumu
• Mazām instalācijām un ātrai tīkla paplašināšanai

Galvenās specifikācijas

• Kategorija: CAT6, saderīgs ar ekranētu vīto pāri (STP)
• Savienotāja tips: 8P8C (RJ45) vīrišķais
• Montāža: terminēšana bez instrumentiem, nav nepieciešams gofrēšanas instruments
• Ekranējuma noturība: uztur folijas/pīnes nepārtrauktību ar savienotāja korpusu
• Kontaktu izvietojums: standarta 8-vadītāju izkārtojums Ethernet līdz CAT6 veiktspējai
• Piemēroti vadu izmēri: tipiski CAT6 vītie/cietie vadi
• Lietošanas vide: iekštelpu tīkla instalācijas (birojs, māja, serveru telpas)

Kā lietot

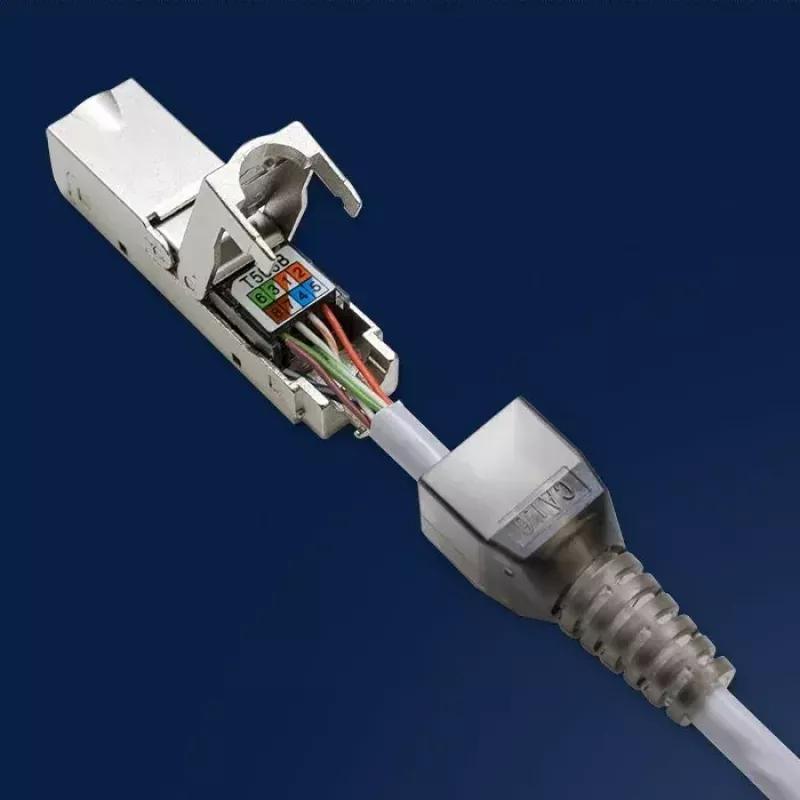

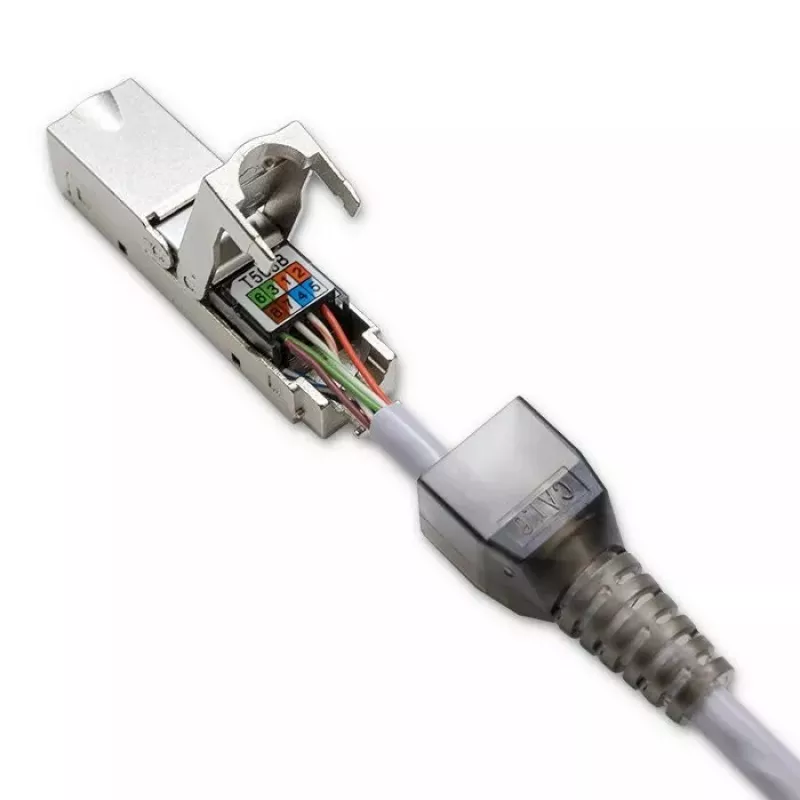

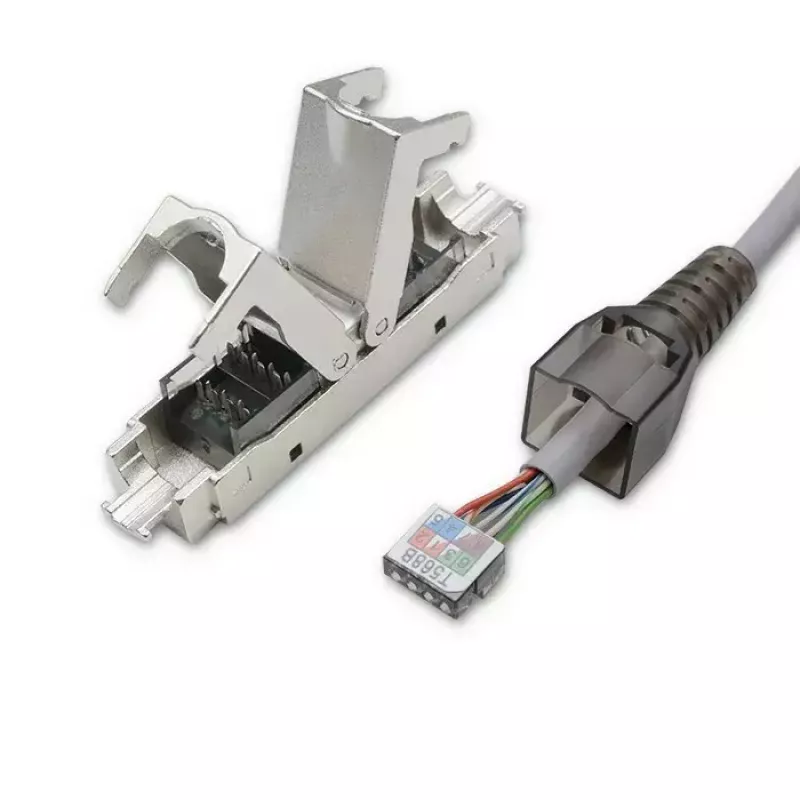

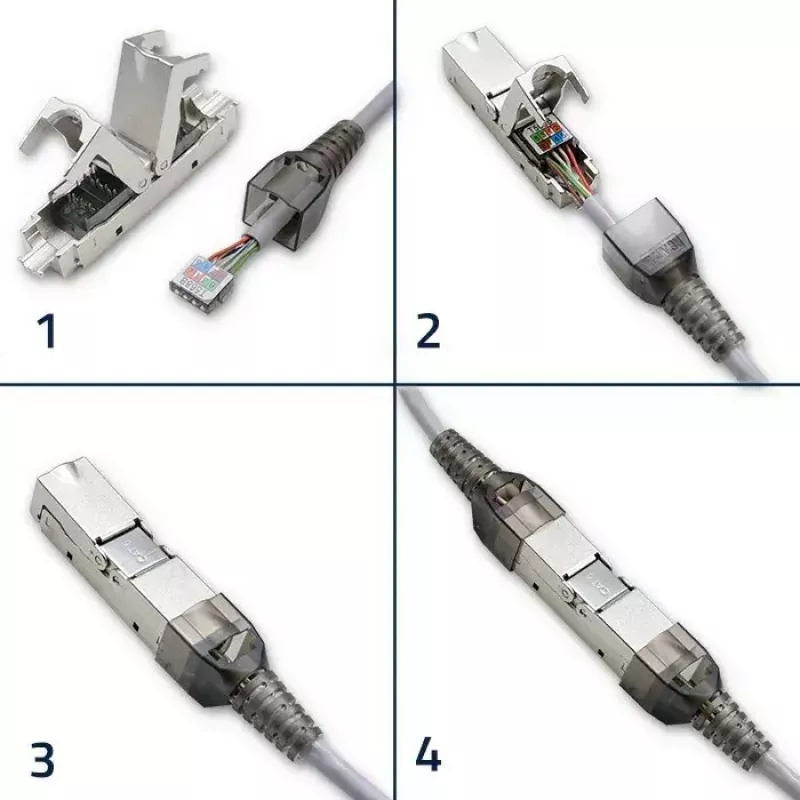

Sagatavojiet ekranēto CAT6 kabeli, noņemot ārējo apvalku līdz ieteicamajam garumam, atsedzot foliju vai pīni un izolētos vadus. Atvijiet pārus tikai tik daudz, cik nepieciešams terminēšanai. Uzvelciet savienotāju uz kabeļa gala tā, lai ekranējums kontaktētos ar spraudņa ekranējuma noturības elementu, un izkārtojiet vadus pareizā secībā atbilstoši izvēlētajam vadu standartam (TIA/EIA 568A vai 568B). Iedarbiniet mehānismu bez instrumentiem saskaņā ar ražotāja montāžas soļiem, līdz kontakti nostiprina vadus un ekranējums ir fiksēts. Pārbaudiet mehānisko noturību, veicot vieglu vilkšanas testu, un pārbaudiet savienojumu ar kabeļa testeri, lai apstiprinātu signāla nepārtrauktību un pāru integritāti.

Ieteikumi

Izmantojiet spraudni ar pienācīgi sagatavotiem ekranētiem CAT6 kabeļiem un konsekventi ievērojiet vadu standartu. Izvairieties no pārmērīgas pāru atvīšanas un nodrošiniet, lai ekranējums būtu pienācīgi savienots ar spraudņa korpusu, lai saglabātu EMI aizsardzību. Pēc terminēšanas pārbaudiet veiktspēju ar piemērotu tīkla testeri un ierobežojiet lietošanu tikai piemērotās iekštelpu instalācijās.
